Тестер за кабели Ermenrich Ping SM75 с мултиметър

вижте всички

Намерили сте на по-ниска цена?

Получете на същата цена + подарък!

Цената е валидна само за онлайн магазина и може да се различава от цените в магазините.

Функции: проследяване на кабели, PoE тест, измерване на дължината на кабела, тест за неизправности, откриване на полярност, функция за NCV, волтметър, амперметър, омметър, честотомер, уред за измерване на капацитет

Обикновени проводници, мрежов кабел STP/UTP 5/5E/6/6A

Типове кабели за проследяване

STP/UTP (CAT5E, CAT6, CAT6A) мрежов кабел

Типове кабели за проверка

600 (аналогов), 1000 (цифров)

Максимална дължина на проверявания кабел

Наличност

ИД на продукт	84553
Марка	Ermenrich
Гаранция	5 години
EAN	5905555023151
Размер на опаковката (Д x Ш x В)	29x17x5 cm
Транспортно тегло	0.63 kg

Описание

Тестер за кабели Ermenrich Ping SM75 с мултиметър е многофункционален инструмент за цялостна диагностика и определяне на състоянието на телефонни линии, компютърни мрежи и електрическо оборудване. Устройството е предназначено за професионалисти, които се занимават с инсталиране и поддръжка на мрежи в индустриална, офис и жилищна среда.

Тестерът се използва за проследяване на усукана двойка, проследяване на кабели и определяне на дължината на кабела (до 200 m, с грешка ±3 m) и разстоянието до късо съединение или прекъсната верига. Ermenrich Ping SM75 се отличава от подобни устройства със своята широка гама от функции. Той Ви позволява да извършвате PoE тест, определяйки вида на захранващото оборудване според стандарта IEEE 802.3af/at. Разполага с NCV (безконтактно откриване на опасно напрежение) и функции за флаш на порт и е съвместим с STP/UTP мрежови кабели от категории 5E/6/6A. Той също така замества цифров мултиметър, като измерва напрежение (DC и AC), ток (DC и AC), съпротивление, честота и капацитет. Резултатите от измерването се показват на цветния TFT екран на предавателя с разделителна способност 320x240 px.

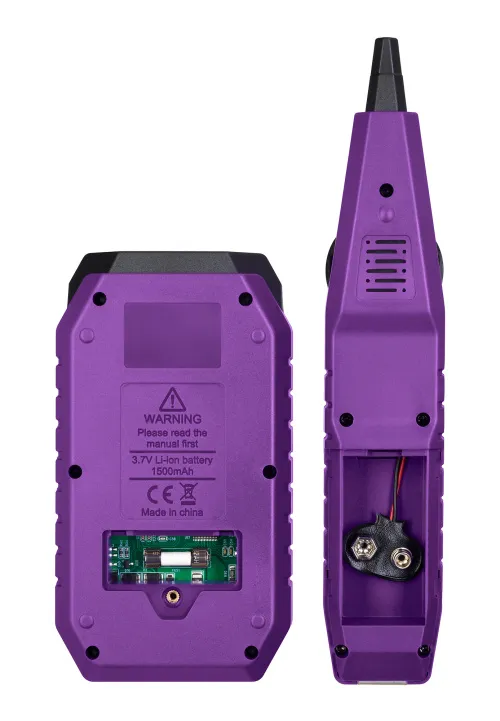

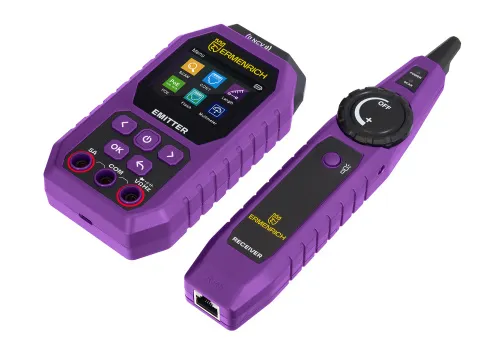

Комплектът включва предавател, приемник с порт за слушалки, които се поставят в ушите (включени), порт RJ45 и тестови сонди за мултиметъра. Предавателят се захранва от вградена акумулаторна батерия 3,7 V (адаптерът за зареждане се закупува отделно), а приемникът се захранва от батерия 9 V.

Основни характеристики:

Измерване на дължина на кабел до 200 m с грешка не повече от 3 m
Диапазон на проследяване на кабела: 0 до 1000 m
NCV, флаш на порт, PoE тест, функции за откриване на полярност
Мултиметър: волтметър, амперметър, омметър, уред за измерване на капацитет, честотомер
Бързо определяне на разстоянието до прекъснати вериги, къси съединения или кръстосани двойки
Ярък цветен TFT дисплей за резултати от теста на мрежата

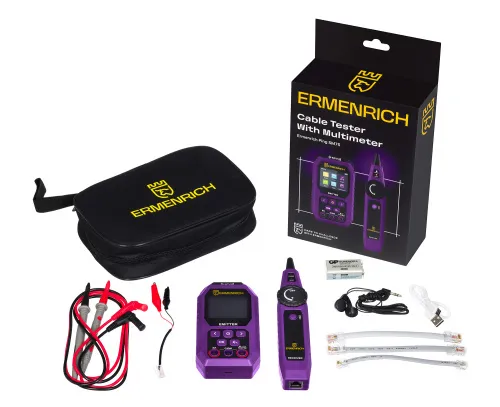

Комплектът включва:

Предавател

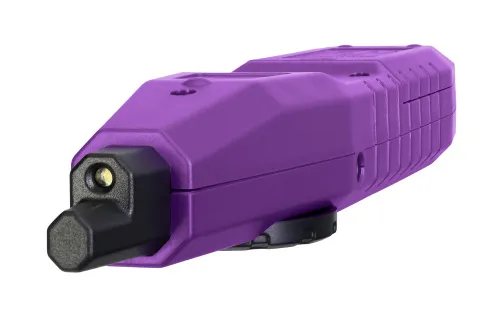

Приемник
Слушалки, които се поставят в ушите
Сонда – 2 бр.
USB кабел Type-C

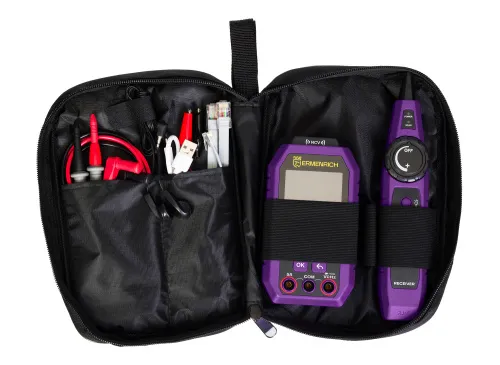

Торбичка за пренасяне
Ръководство за потребителя и гаранционна карта

Спецификации

ИД на продукт	84553
Марка	Ermenrich
Гаранция	5 години
EAN	5905555023151
Размер на опаковката (Д x Ш x В)	29x17x5 cm
Транспортно тегло	0.63 kg
Предавател

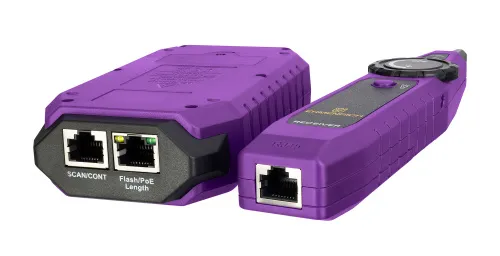

Портове	тип C, RJ45 (картографиране на проводници/сканиране), RJ45 (Length/Flash/PoE), 5A, COM, основни измервания с мултиметър
Типове кабели за проследяване	обикновени проводници, мрежов кабел STP/UTP 5/5E/6/6A
Типове кабели за проверка	STP/UTP (CAT5E, CAT6, CAT6A) мрежов кабел
Максимална дължина на проверявания кабел, m	600 (аналогов), 1000 (цифров)
Измерване на дължината на кабели	✓
Проверка на кабели	+ (прекъсвания, къси съединения, кръстосани двойки)
Функция за флаш на порт	✓
Функция за флаш на порт	+, (пълен дуплекс/полудуплекс, auto-nego/non-auto-nego, 10/100/1000 Mbit/s)
Проследяване на кабели	✓
PoE тест	✓
Регистриране на полярността на напрежението	✓
Измерване на дължината на кабели
Измервателни единици	метри/ярдове, футове
Измервателен диапазон, m	5 — 200
Грешка	3 m
PoE тест
Тип на теста за източник на захранване на оборудване (PSE)	стандартен (IEEE 802.3at/af)
Midspan/Endspan идентификация	✓
Диапазон на работно напрежение (DC), V	5 — 60
Цифров мултиметър
Избор на границата на измерване	автоматичен
Базови функции	волтметър, амперметър, омметър, измервател на капацитет, честотомер
Диапазон на измерване на постоянно напрежение	600 mV – 610 V ±(0,5% + 3)
Диапазон на измерване на AC напрежение	600 mV – 610 V ±(0,5% + 3)
Диапазон на измерване на DC ток	1 mA – 3 A ±(0,8% + 3)
Диапазон на измерване на AC ток	1 mA – 3 A ±(0,8% + 3)
Диапазон на измерване на съпротивление	600 Ω – 60 MΩ ±(1,0% + 5)
Диапазон на измерване на капацитет	60 nF – 6 mF ±(2,5% + 60), 6 mF – 30 mF ±(5,0% + 10)
Диапазон на измерване на честота	0–6 MHz
Основни характеристики
Максимален работен ток, mA	200
Защита	входно напрежение: 60 V
Дисплей	TFT
Диагонал на дисплея, инчове	2.4
Разделителна способност на дисплея, пиксели	320x240
Фоново осветление на дисплея	✓
Захранване	вградена литиева акумулаторна батерия 3,7 V, 1500 mA
Живот на батерията, часове	10
Индикатор за състояние „изтощена батерия“	✓
Автоматично изключване на захранването	✓
Диапазон на работната температура, °C	-10...+60
Диапазон на работната влажност, %	20…70
Приемник/Дистанционно устройство
Портове	RJ45, които се поставят в ушите
Безконтактно регистриране на напрежение (NCV)	✓
Фенерче	✓
Максимален работен ток, mA	<150
Захранване	батерия 9 V – 1 бр.
Живот на батерията, часове	10
Диапазон на работната температура, °C	-10...+60
Диапазон на работната влажност, %	20…70
