Здрав уред с отлични функции – така накратко може да се опише лазерният нивелир Ermenrich LT40.

Уредът прави проекции в две равнини: вертикална и хоризонтална, като обхватът на лъча е повече от 130°.

Той има 10 нива на регулиране на яркостта и работи с приемник и в режим на накланяне (функция TILT (НАКЛОН)). Нека го разгледаме по-детайлно.

Лазерен нивелир Ermenrich LT40

Спецификации

Точност: ± 1,5 mm/5 m (или ± 0,3 mm/m)

Работно разстояние: 30 m (в зависимост от степента на осветеност)

Диапазон на компенсатора: 4°±1°

Клас на защита от прах и влага: IP54

Време за монтиране на компенсатора: 2 сек.

Работа с приемник: да

Функция НАКЛОН: да

Глава за монтаж: 1/4"

Клас и дължина на вълната на лазера: II, 505–550 nm

Обхват на лъча: > 130°

Нива на яркост и време на работа: 1 – 10 часа, 10 – 40 часа (общо 10 нива)

Захранване: 4 бр. батерии с размер АА.

Работна температура: от −10°C до +50°C

Размери: 90 x 57 x 81 mm

Минимално разстояние от хоризонта:

5,5 cm до пода

2,7 cm до тавана

2,8 cm от вертикалната равнина на стената

Корпус

Лазерният нивелир Ermenrich LT40 има добре изработен корпус от качествена пластмаса ABS, който е покрит изцяло с дебела черна гумена обвивка.

Качество на изработка на лазерния нивелир Ermenrich LT40

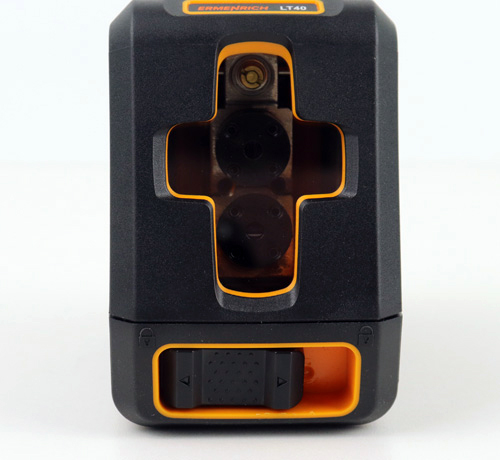

Предният отвор е разположен под ъгъл, което е полезно при работа в ограничени пространства. Поради това при монтиране на уреда върху стена линията минава по три равнини: по протежение на пода, стената и тавана. Тя леко докосва стената зад лазерния нивелир.

Това определено е по-удобно от ненаклонен отвор.

Хоризонтално сканиране на лазерния лъч за модела LT40

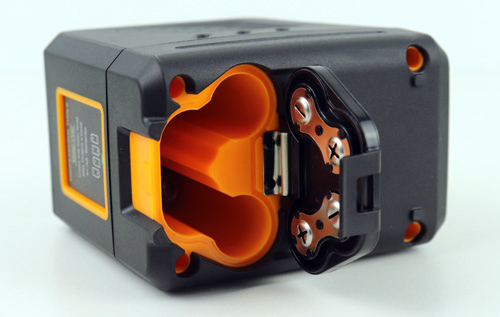

Намиращото се в основата на корпуса батерийно отделение е с капак, който не може да се отваря самопроизволно, което е плюс. Има удачно монтирана 1/4-инчова резба за монтиране върху триножник, и други допълнителни принадлежности.

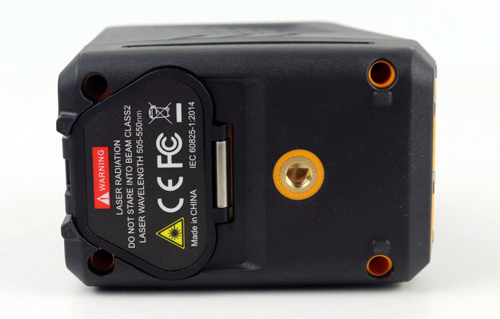

Капак на батерията и монтажна резба

Ако се вгледате внимателно, ще видите, че капакът е затворен чрез система „език и канал“, която подобрява защитата от прах и влага.

Капакът се затваря чрез система „език и канал“

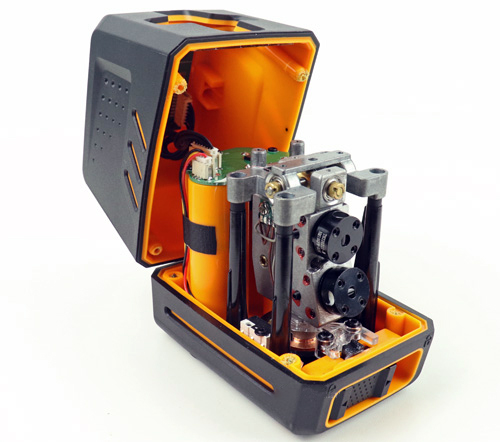

Разглобяването на корпуса е много просто: развийте 4-те винта от долната страна и ще получите непосредствен достъп до всичко вътре, като устройството е напълно функционално. Само горният капак остава върху кабела; при лазерния нивелир Huepar BOX-1G например, капакът може да бъде махнат изцяло.

Удобно разглобяване на уреда

В Ermenrich LT40 има два лазерни модула с фабрични обозначения. В конвенционалните лазери с кръстосани линии можете да видите често един лазерен модул за две равнини – вертикална и хоризонтална, както е в Firecore F113XG. Това е пряко намаляване на разходите за конструкцията. Поради това при такива нивелири не е възможно да се извършва включване на равнини поотделно, а и от това страда малко и яркостта на линиите.

Чрез модела LT40 можете да избирате веднага всяка желана равнина, което несъмнено трябва да се счита за предимство.

Компенсатор

Лазерният нивелир Ermenrich LT40 има стандартен механичен компенсатор със сравнително малко време за монтаж – само 2 секунди.

Работният диапазон на компенсатора е 4°±1°. Ако този наклон бъде превишен, веднага се активира визуално предупреждение – линиите започват да мигат бързо. За да се спре мигането, е необходимо да се намали наклонът на устройството до приемливи стойности.

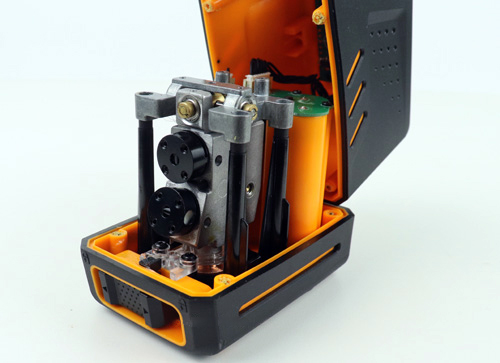

Конструкцията на компенсатора е монтирана върху четири пластмасови опори. Трябва да се отбележи, че всички опори имат няколко допълнителни усилващи ребра, при което цялата конструкция може да се счита за много здрава.

Система на компенсатора на лазерния нивелир Ermenrich LT40

Органи за управление

С изключение на някои малки нюанси, органите за управление на нивелира Ermenrich LT40 са много прости и интуитивни.

В предната част има двупозиционен превключвател, който блокира компенсатора за целите на транспортирането или освобождава махалото и включва устройството.

Между другото, двупозиционният превключвател е доста стегнат и не е много удобен. Независимо от това, трябва да се отбележи, че компенсаторът се фиксира плътно без междини.

Преместете превключвателя за включване и заключване на махалото

Всичко друго се управлява чрез мембранната клавиатура отгоре.

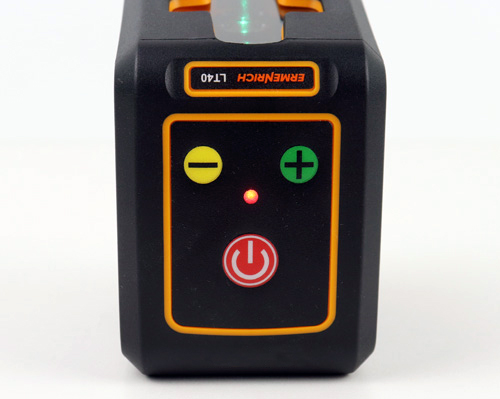

Панел за управление на лазерния нивелир Ermenrich LT40

Зеленият (+) и жълтият (-) бутони увеличават или намаляват яркостта на лазерните линии на 10 степени.

Червеният бутон за захранването изпълнява няколко функции:

  1. Включва уреда във фиксирано състояние (функция TILT) за маркиране под ъгъл. При включен уред бутонът се натиска и се задържа в натиснато положение в продължение на 3 секунди.
  2. Краткото натискане включва равнините поотделно във всички режими.
  3. В режим на автоматично нивелиране бутонът се задържа натиснат в продължение на 2 секунди. Активира се режим на работа с приемника (импулсен режим).

Светодиодът в горната част има следните предупредителни сигнали:

  1. Когато е активирана функцията TILT, той свети в червено.
  2. В режим на автоматично нивелиране върху хоризонтален терен, той свети в зелено.
  3. Когато хоризонтът е прекалено високо (ъгълът на наклона е прекалено голям в режим на автоматично нивелиране), той свети в червено.
  4. Когато е активиран режимът на работа с приемник, той мига бързо в зелено.
  5. Мига в червено при изтощени батерии.

Таблица за конкурентно сравнение

Спецификации Ermenrich LT40 Huepar BOX-1G
Точност, mm/m
± 0,3 mm/1 m ± 0,2 mm/1 m
Диапазон на компенсатора, °
4°±1° 4°±1°
Диапазон без/с приемник
30*/50 m 45 (100 лукса)*/60 m
Време на работа (степен на яркост)
степен 1 – 10 часа, степен 10 – 40 часа
~ 4,5 часа
Панел за управление
аналогов
аналогов
Устойчивост на прах и влага
IP54 IP54
Функция TILT
+ +
Работа с приемник
+ +
Устройство за дистанционно управление
Мрежово захранване
Батерия
4 бр. с размер AA
4 бр. с размер AA
Работни температури
−10°С до +50°С
−10°С до +50°С
Регулиране на яркостта
10 степени
Bluetooth
*Зависи от условията на осветеност

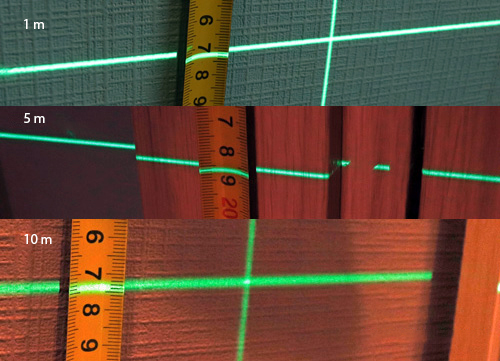

Размер на линията на лазера на различни разстояния

Лазерните модули на този нивелир създават добра, сравнително тънка лазерна линия. Трябва да се отбележи, че в най-тъмния режим – 10-та степен, линиите ще бъдат най-тънки; ще има пряка връзка между дебелината и яркостта.

Затова ще направим измервания в 1-вия режим с най-голяма яркост и тестът за дебелина на линията на различни разстояния с лазерния нивелир Ermenrich LT40 показа следните резултати:

  • 1,5 mm на 1 метър
  • 1,5 mm на 5 метра
  • 2,5 mm на 10 метра
Размер на линията на лазера на различни разстояния

Измерване на яркостта на лазерната линия

Обикновено проверката на яркостта се прави с лазерни нивелири с конусовидни призми, понеже при тях има известна нехомогенност на блясъка по периметъра. За целите на експеримента обаче нека измерим максималната яркост на този лазерен нивелир в две равнини чрез луксметър.

  • 33,3 лукса на 5 метра
  • 15,9 лукса на 10 метра

Регулиране

Ако е необходимо да се коригира точността, при този модел е доста лесно да го направите сами.

Най-лесният начин да коригирате положението на махалото е да намерите коаксиално (еднакво) преместване на двете равнини. Хоризонталната равнина е обърната нагоре или надолу, но вертикалната е нормална.

Във втория случай е достатъчно да се използват два надлъжни регулиращи болта в махалото: ако равнината е насочена надолу, ние затягаме болтовете, а ако е насочена нагоре, ги разхлабваме.

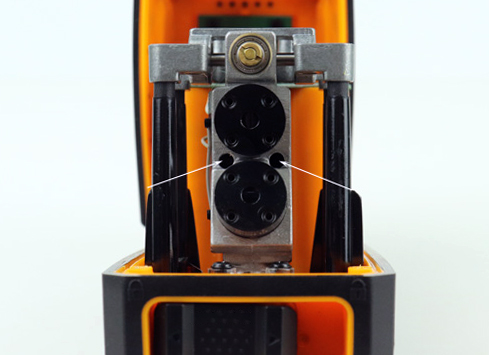

Болтове с конусна глава в тялото на махалото за надлъжно регулиране

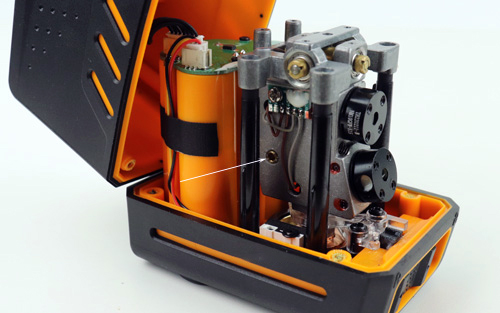

Ако общият наклон е към двете равнини, тогава се затяга или разхлабва (в зависимост от наклона на равнините) болтът за напречно регулиране.

Болт за напречно регулиране

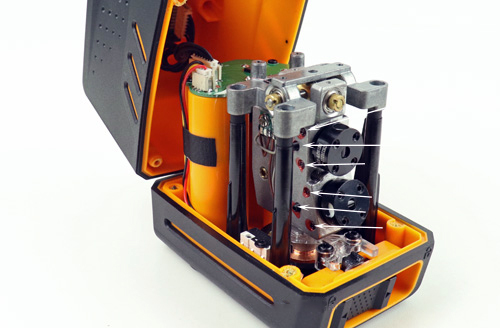

Регулирането на позицията на лазерния модул се извършва с 3 малки болта с шестостенна глава: горният и долният прибират модула навътре, а средният го фиксира на място. Разхлабвайте и затягайте тези болтове малко по малко.

Три болта за регулиране на позицията на отделния лазерен модул

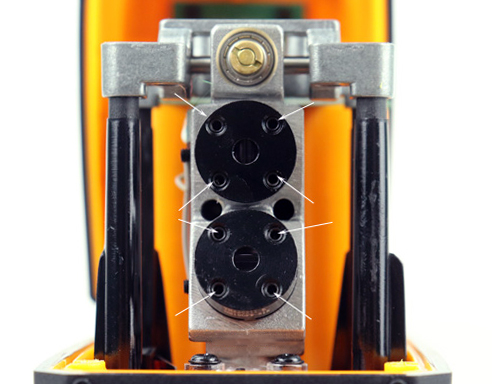

Нивелирите с такива лазерни модули имат трета настройка. Понякога линията преминава в дъга нагоре или надолу. Тези линии се фиксират с четири болта в края на модула.

Болтове за фиксиране на дъгите на лазерната линия

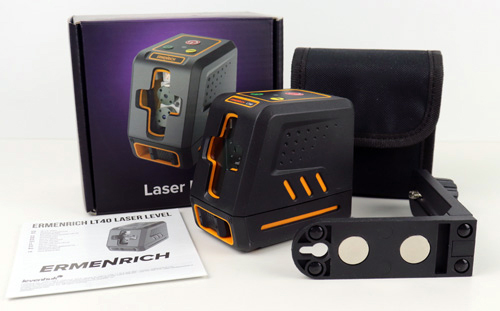

Комплектът включва:

Лазерният нивелир Ermenrich LT40 се предоставя в цветна маркова кутия.

Комплектът включва: самия нивелир, мек калъф с щипка за колан, магнитна стойка за стена и кратко ръководство на различни езици.

Лазерен нивелир Ermenrich LT40 – комплект

Предимства и недостатъци

Предимства: 10 степени на регулиране на яркостта на линиите, изработка и материали с високо качество, тънки зелени линии, режим на работа с приемник, функция TILT, отделно включване на равнините, лесно разглобяване и калибриране, добър обхват на лъча и включена магнитна стойка.

Недостатъци: няма променливотоково мрежово захранване, стегнат двупозиционен превключвател.
