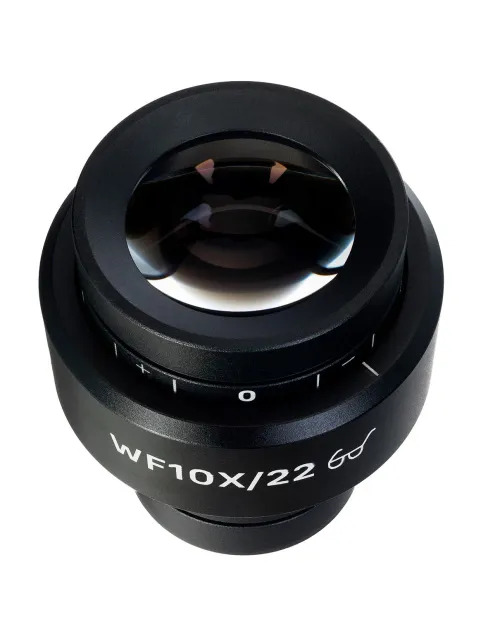

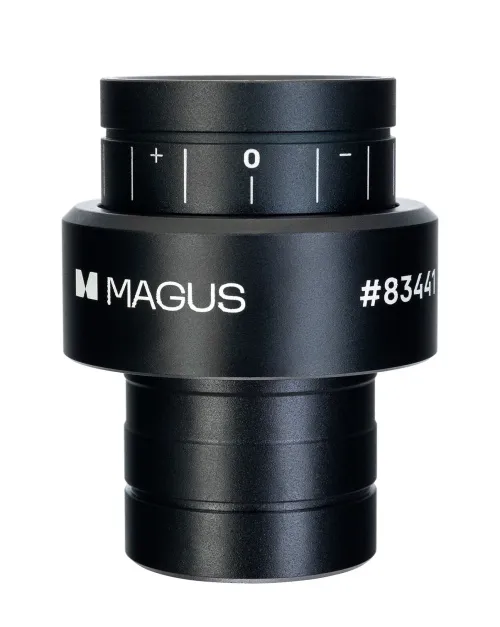

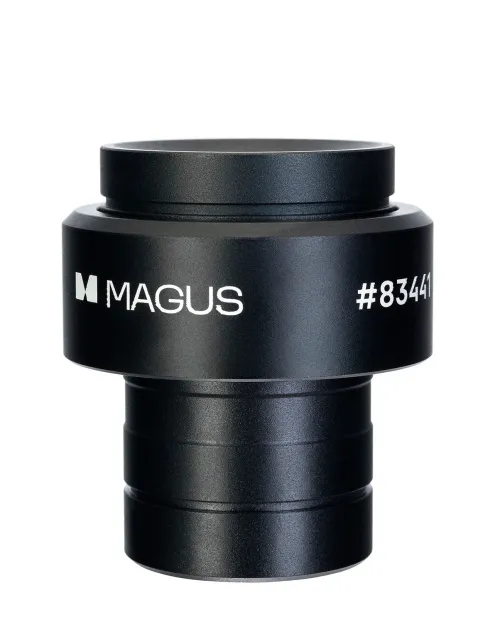

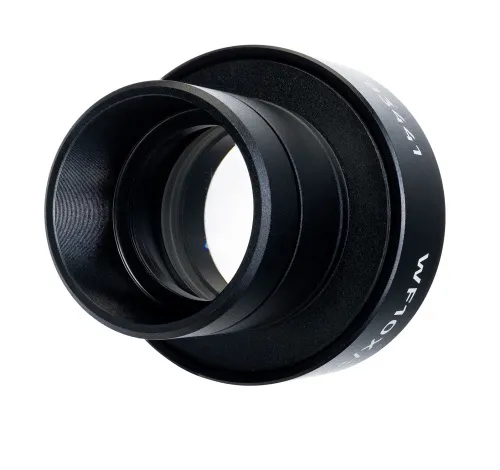

Окуляр със скала MAGUS SE10S 10х/22 mm (D 30 mm)

Окулярът SE10S е не само с увеличение 10x, но също така е снабден със скала за определяне на размера на образци или на техните структури в милиметри или микрони. Скалата е маркирана с деления от по 0,1 mm и се намира в зоната полевата диафрагма на окуляра. Преди да започнете да измервате калибрирайте скалата по отношение на параметрите на всеки от обективите, с който планирате да работите. Модел SE10S е монтиран в 30 mm тръба.

Калибриране

Калибрирането се извършва с помощта на калибрационен образец (микрометър на предметната маса). Поставете го на предметната маса и фокусирайте микроскопа върху неговата скала, разделена на сегменти от по 0,1 mm. След това завъртете окуляра в тръбата, докато деленията на скалата на окуляра станат успоредни на деленията на калибрационния образец.

Изчисление

За да калибрирате скалата на окуляра за избрания обектив, използвайте формулата:
E = TL/A, където
E – делението на скалата на окуляра;
T – делението на микрометричната скала на предметната маса, отбелязано на микрометъра на предметната маса (0,01 mm);
L – брой на деленията на микрометъра на предметната маса;
A – брой на деленията на скалата на окуляра.

Стойността Е трябва да се запише за всеки от обективите. Когато измервате образеца, пребройте броя на деленията на скалата на окуляра между двете желани точки. След това умножете това число с Е. Резултатът е линейната стойност на измерения обект.

Съвместимост:

• Стереомикроскоп MAGUS Stereo 9T
