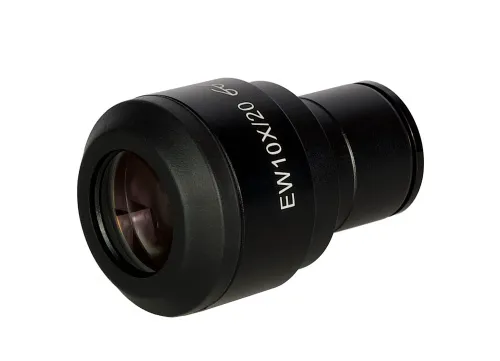

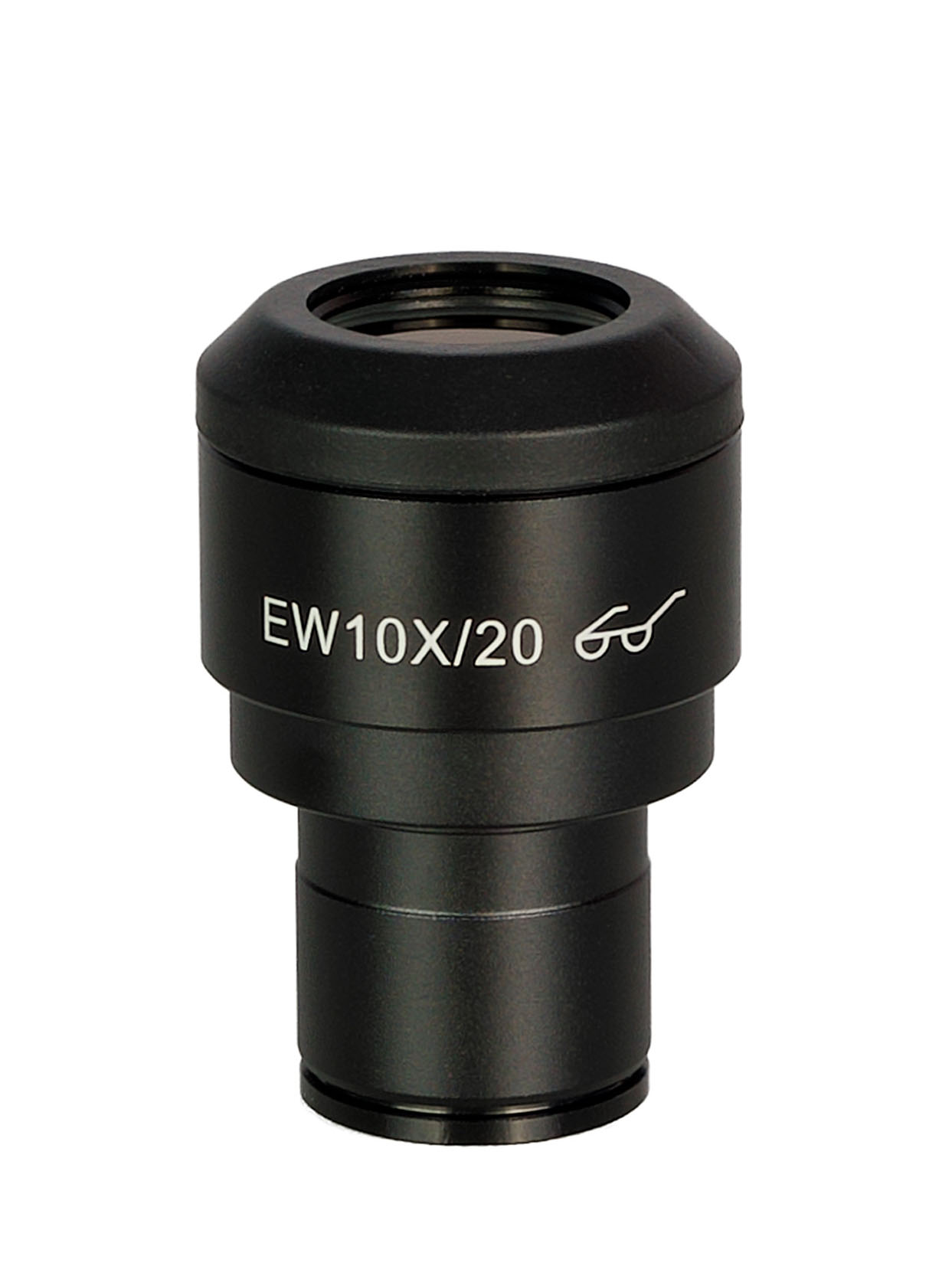

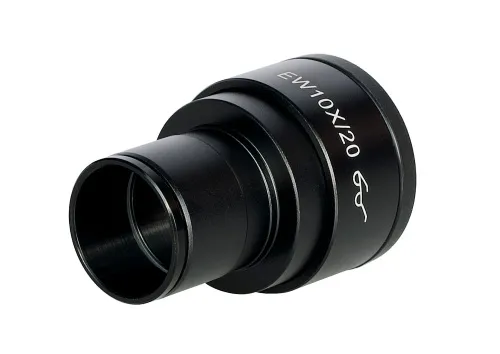

Окуляр със скала MAGUS O10S 10х/20 mm (D 23,2 mm)

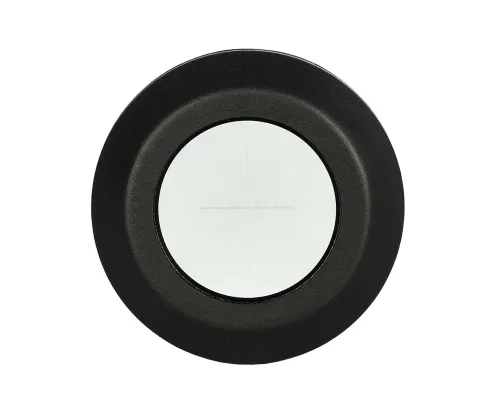

Окулярът със скала се използва за измерване на размера на образците и техните структури в линейни единици: милиметри или микрони. Скалата се поставя в равнината на полевата диафрагма с деление 0,1 mm. Окулярът със скала се поставя вместо стандартен окуляр 10x. Във втората тръба на окуляра се монтира сдвоен окуляр без скала.

Окулярът е съвместим с микроскопи, които имат тръба на окуляра 23,2 mm.

Настройване

Преди измерване скалата на окуляра трябва да се калибрира за всеки обектив, който ще се използва. Изисква се калибрационен образец – микрометър на предметна маса със скала. Минималното деление е 0,01 mm. Образецът трябва да се постави на предметната маса и микроскопът трябва да се фокусира на скалата. Окулярът трябва да се завърти в тръбата на окуляра, докато скалите на образеца и на окуляра се подравнят паралелно една с друга.

Изчисляване на стойността на скалата на окуляра за всеки обектив

Ако използвате обективи със слабо увеличение, трябва да изчислите колко деления от скалата на окуляра попадат в скалата на образеца. Ако използвате обективи със средно или силно увеличение, трябва да изчислите колко деления от образеца попадат в скалата на окуляра.

Изчислението за всеки обектив се извършва по формулата:
Е = ТL/A, където
E – стойност на делението на окуляра
Т – стойност на делението на предметната маса, посочена на микрометъра на предметната маса (0,01 mm)
L – брой деления на микрометъра на предметната маса
A – брой деления на окуляра.

Получените стойности от делението на скалата на окуляра за всеки обектив трябва да бъдат записани.

Изчисляване на реалния линеен размер на даден обект

Когато измервате даден обект, първо трябва да преброите броя на деленията на скалата на окуляра, които обектът покрива. Резултатът се умножава по стойността на скалата, изчислена предварително за избрания обектив. Получената стойност ще бъде реалната линейна стойност на обекта.

Съвместимост:

• Биологичен микроскоп MAGUS Bio 240B
• Биологичен микроскоп MAGUS Bio 240T
• Биологичен цифров микроскоп MAGUS Bio DH240
