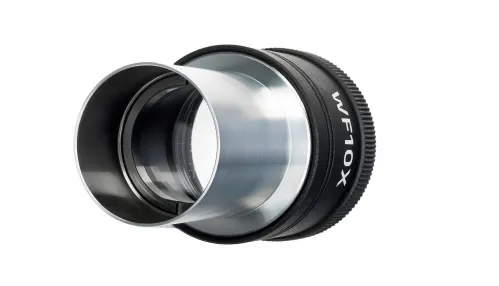

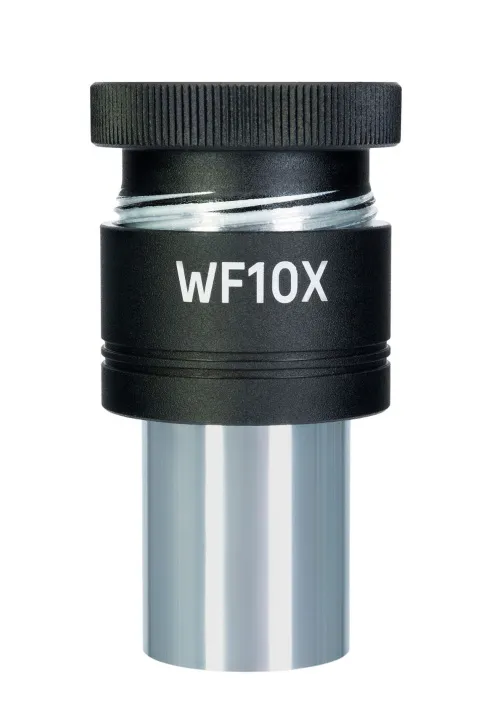

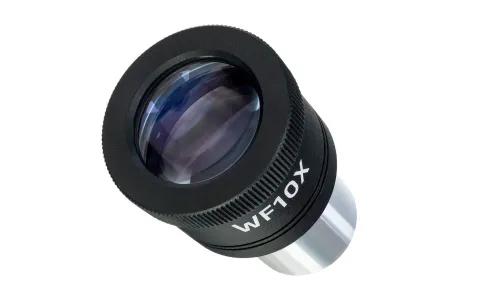

Окуляр със скала MAGUS E10S 10х/20 mm (D 23,2 mm)

Окулярът E10S с увеличение 10x е оборудван със скала, която е разположена в равнината на полевата диафрагма. Той изпълнява ролята на обикновен окуляр с увеличение 10x и също така може да служи за измерване на размера на обекти и на техните елементи. Скалата е маркирана в милиметри и микрони. За да направите измервания, окулярът трябва първо да се калибрира за всеки от обективите, който планирате да използвате. Окулярът E10S е подходящ за 23,2 mm тръба.

Калибриране

За калибриране е необходим калибрационен образец с деление на скалата 0,01 mm. Поставете образеца върху предметната маса и фокусирайте микроскопа върху неговата скала. След това завъртете окулярната тръба, докато деленията на калибрационния образец и на окуляра станат паралелни едно на друго. След това трябва да направите изчислението.

Изчисление

Трябва да изчислите какво е отношението между деленията на скалите на окуляра и калибрационния образец (микрометър на предметната маса): колко деления от скалата на окуляра се поместват в скалата на калибрационния образец (за обекти с малко увеличение) или колко деления на калибрационния образец се поместват в скалата на окуляра (за обекти със средно или голямо увеличение). След това използвайте формулата:
E = TL/A, където
E – делението на скалата на окуляра;
T – делението на микрометричната скала на предметната маса, отбелязано на микрометъра на предметната маса (0,01 mm);
L – брой на деленията на микрометъра на предметната маса;
A – брой на деленията на скалата на окуляра.

Запишете полученото като резултат от изчисленията число за всеки от обективите.
Размерът на образците се изчислява по следния начин: първо се определя колко деления от скалата на окуляра заема същият. След това числото се умножава с получения от формулата резултат за всеки от обективите. Това число ще покаже линейната стойност на образеца.

Съвместимост:

• Биологичен микроскоп MAGUS Bio 230B
• Биологичен микроскоп MAGUS Bio 230BL
• Биологичен микроскоп MAGUS Bio 230T
• Биологичен микроскоп MAGUS Bio 230TL
• Поляризационен микроскоп MAGUS Pol 850
