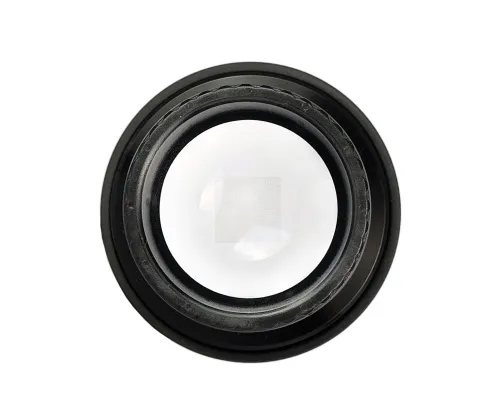

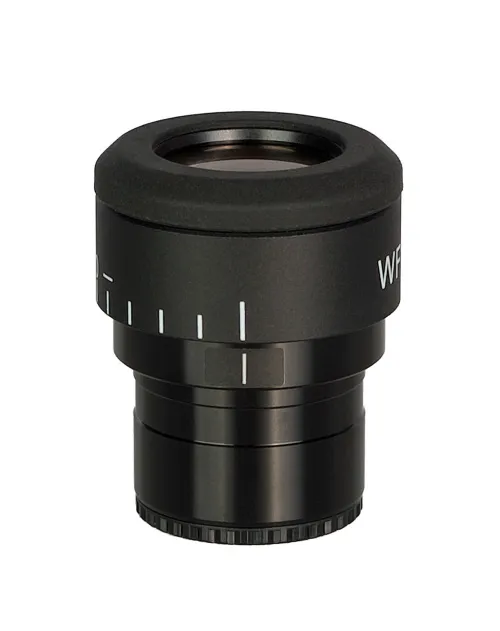

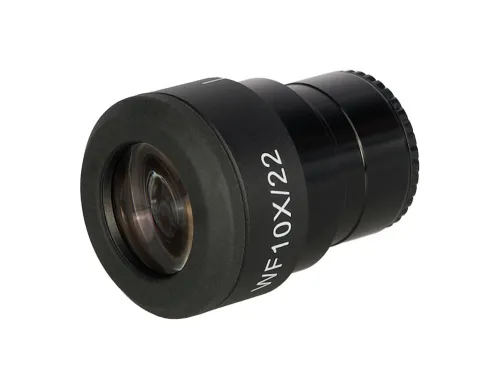

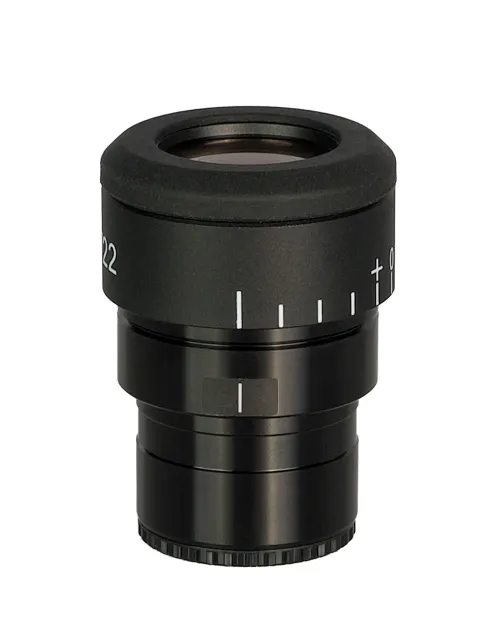

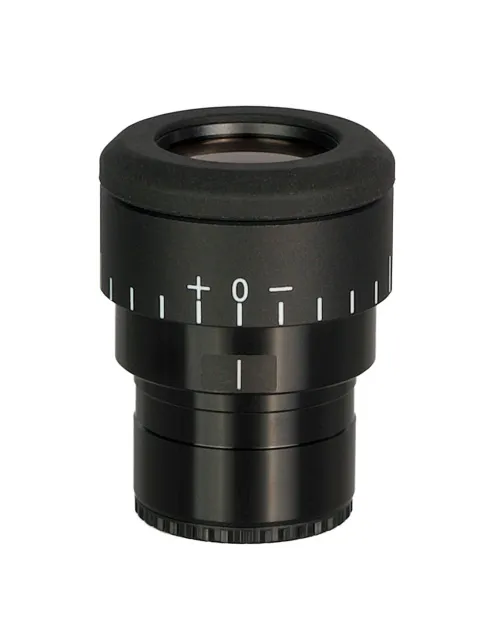

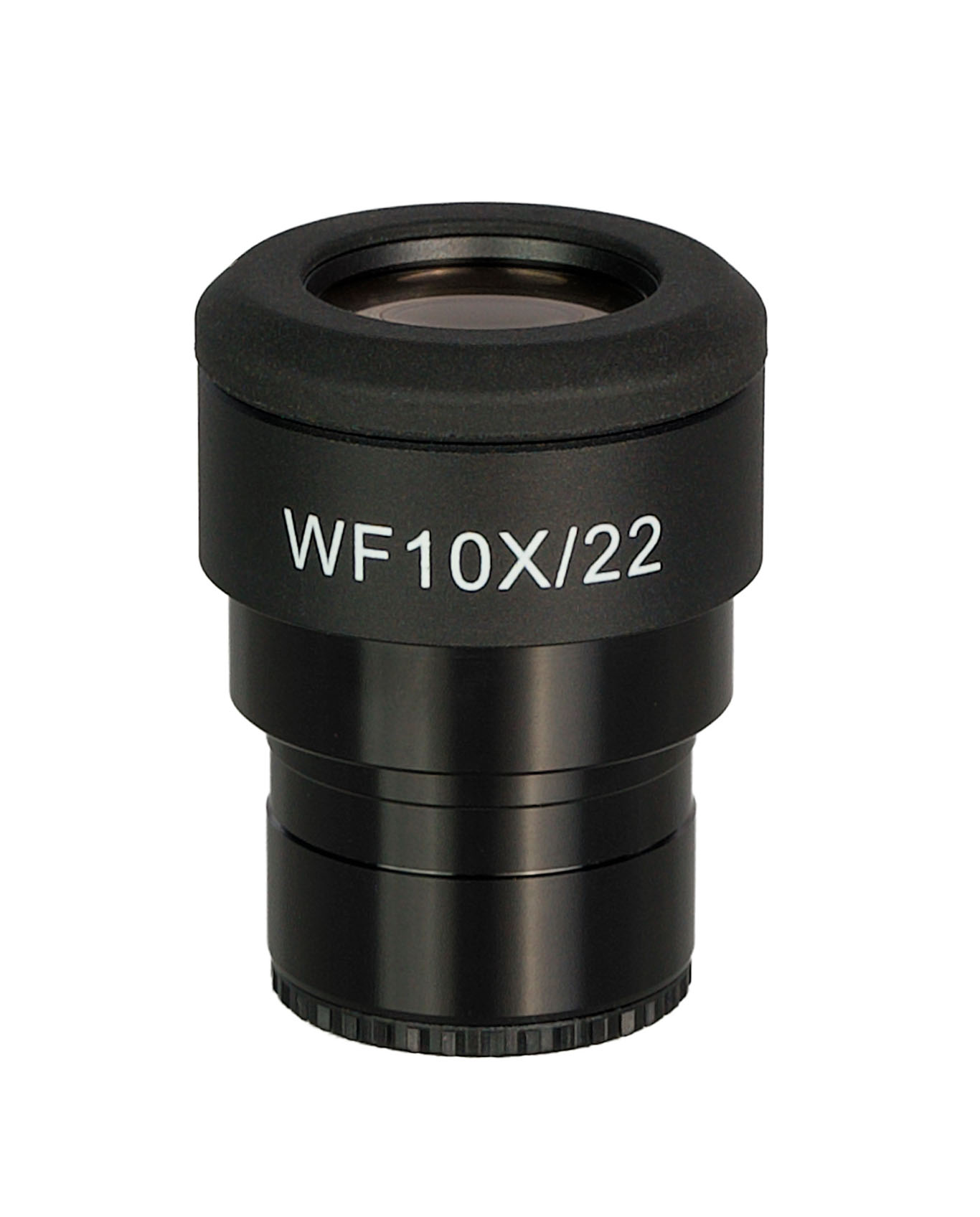

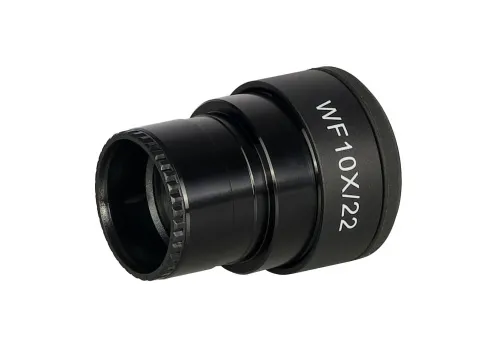

Окуляр с решетка и регулиране на диоптъра MAGUS ND10R 10х/22 mm (D 30 mm)

Окуляр с решетка се използва за определяне на размера на образците и техните структури в линейни единици (милиметри или микрони), измерване на площите на структурите в образеца и извършване на сравнителен анализ на броя на частиците. Решетката е поставена на равнината на полевата диафрагма с деление от 0,1 mm. Окулярът с решетка се монтира вместо стандартен окуляр 10x. Във втората тръба на окуляра е монтиран сдвоен окуляр без решетка.

Окулярът е съвместим с микроскопи, които имат тръба на окуляра 30 mm.

Настройване

Преди извършване на измервания, решетката на окуляра трябва се калибрира за всеки обектив, който ще се използва. Изисква се калибрационен образец – микрометър на предметна маса със скала. Минималното деление е 0,01 mm. Образецът трябва да се постави на предметната маса и микроскопът трябва да се фокусира на скалата. Окулярът трябва да се завърти в тръбата на окуляра, докато скалите на образеца и решетката станат успоредни.

Изчисляване на стойността на решетката за всеки обектив

Ако използвате обективи със слабо увеличение, трябва да изчислите колко деления от решетката на окуляра попадат в скалата на образеца. Ако използвате обективи със средно или силно увеличение, трябва да изчислите колко деления от образеца попадат в делението на решетката на окуляра.

Изчислението за всеки обектив се извършва по формулата: Е = ТL/A, където E – стойност на делението на решетката Т – стойност на делението на предметната маса, посочена на микрометъра на предметната маса (0,01 mm) L – брой деления на микрометъра на предметната маса A – брой деления на решетката.

Получените стойности на делението на решетката за всеки обектив трябва да бъдат записани.

Изчисляване на реалния линеен размер на даден обект

Когато измервате даден обект, първо трябва да преброите броя на деленията на решетката на окуляра, които обектът покрива. Резултатът се умножава по стойността за решетката, изчислена предварително за избрания обектив. Получената стойност ще бъде реалната линейна стойност на обекта.

Изчисляване на площта на обект

За да се определи площта на структурата на обекта, трябва да определите броя на квадратите на решетката, които обхваща структурата. Ако структурата обхваща само част от квадрата, трябва предварително да се определи как този квадрат трябва да се вземе предвид при окончателното изчисление: да се игнорира или да се добави към резултата. Окулярът с решетка може да се използва само за приблизителна оценка на площта; за точни изчисления се препоръчва софтуер за анализ на изображения.

Определяне на броя частици

Окулярът с решетка може да се използва и за сравнително определяне на броя на частиците в дадена област. Първо се преброява броят на малките частици в даден квадрат и се умножава по броя на квадратите. След това се преброяват големите частици в цялата област. Получените резултати се сравняват.

Съвместимост:

• Биологичен микроскоп MAGUS Bio 260T
• Биологичен микроскоп MAGUS Bio DH260
• Биологичен микроскоп MAGUS Bio 270T
• Биологичен микроскоп MAGUS Bio 290T
• Биологичен инвертиран микроскоп MAGUS Bio V360
• Флуоресцентен микроскоп MAGUS Lum 450L
• Металургичен инвертиран микроскоп MAGUS Metal V790 DIC
• Поляризационен микроскоп MAGUS Pol 890
