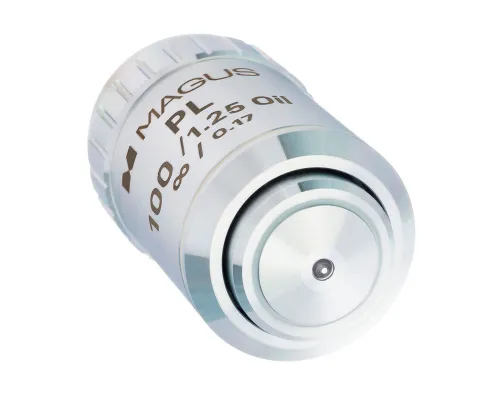

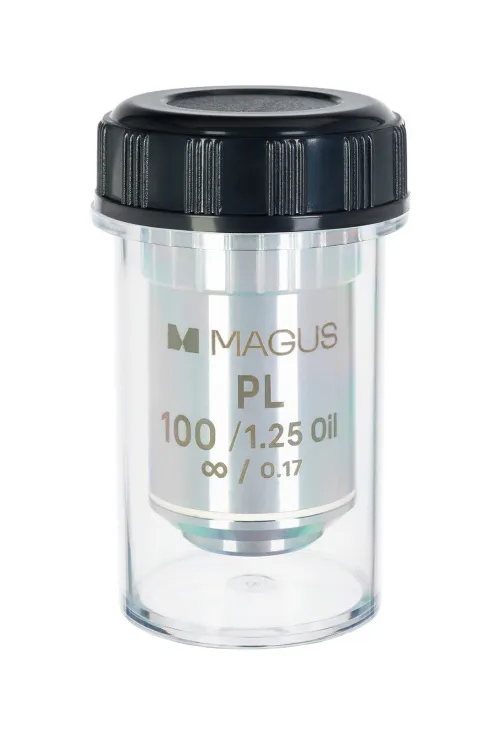

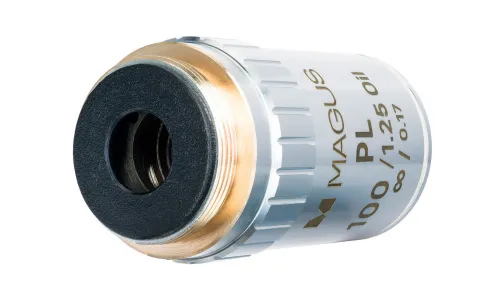

Обектив MAGUS SF100 OIL 100х/1,25 Plan Pol ∞/0,17

Обектив за изследване на прозрачни и полупрозрачни образци с поляризирана светлина. Лещите за поляризирана оптика са изработени така, че да се избегне вътрешното механично напрежение: те не предизвикват двойно пречупване на светлината и не влияят върху резултатите от наблюдението.

Обективът е конструиран за оптична система с корекция до безкрайност. Парфокалната височина е съгласно стандарта DIN (45 mm). За образеца се използва покривно стъкло с дебелина 0,17 mm.

Планахроматичната оптика коригира аберациите: хроматичната при червения цвят и синия цвят, сферичната при зеления цвят. Геометричната аберация се коригира за повече от 90% от наблюдаваната площ. Изображението е на фокус, както в центъра, така и в краищата, което прави обектива подходящ за използване с цифрова камера или широкоъгълен окуляр. Поради това в система с окуляр 10x/22 mm обективът ще формира зрително поле с диаметър 0,22 mm. Границата на разделителната способност е 0,22 µm.

При обектива модел SF100 OIL полезното увеличение на микроскопа е в диапазона от 625x до 1250x и се постига чрез използване на окуляри с увеличение от 5x до 15x. При по-малко увеличение на системата няма да могат да се виждат фините елементи на обекта; увеличение, по-голямо от 1250x, няма да осигури нова информация.

Съвместимост:

• Поляризационен микроскоп MAGUS Pol 800
