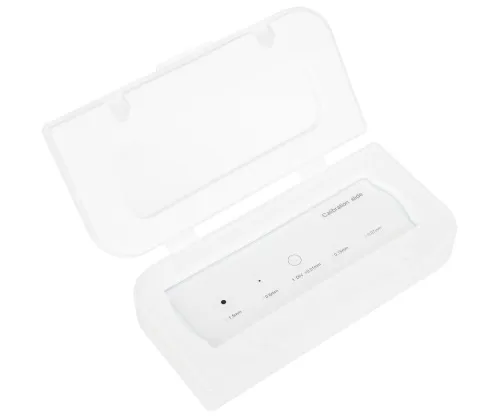

Калибрационен образец MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5)

Калибрационен образец за микроскопи.

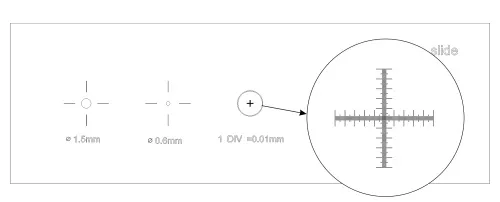

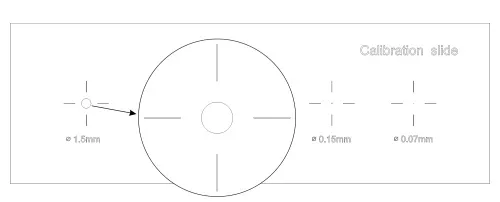

Образецът има гравирани четири кръга с диаметър 0,07 mm, 0,15 mm, 0,6 mm и 1,5 mm. В центъра на образеца има мерник – хоризонтална и вертикална микрометърна скала със 100 деления. Делението на скалата е 0,01 mm, а дължината на всяка скала е 1 mm.
Калибрационният образец (микрометър на предметната маса) се използва за определяне на увеличението, линейното зрително поле на микроскопа и стойността на делението на скалите и решетките на окуляра.
С цифров фотоапарат образецът се използва за калибриране на софтуера за анализ на изображението за всеки обектив.

Калибриране на софтуера за анализ на изображенията

Калибрирането се извършва за всеки обектив, който ще се използва при наблюденията. Калибрационният образец се използва за определяне на коефициента на калибриране за софтуера за анализ на изображенията.

Процедура на калибриране:

1. Фиксирайте калибрационния образец върху предметната маса на микроскопа.
2. Изберете желания обектив и задайте максимална резолюция на камерата.
3. Направете контрастно изображение на скалата на екрана на монитора и заснемете изображението.
4. Изберете режим "Калибриране" в софтуера за анализ на изображения.
5. Щракнете с мишката, за да определите максималното видимо разстояние между първото и последното деление на скалата.
6. Въведете получения размер на скалата в реални числа в софтуера за анализ на изображения.
7. Въведете името на калибрирането, като посочите текущото увеличение на обектива.
8. Проверете резултата: в режим "Измерване" измерете няколко деления на скалите на калибрационния образец в реални числа.
9. Софтуерът за анализ на изображения ще запише коефициента на калибриране под избраното име. След това автоматично ще конвертира резултатите в избраните мерни единици.

Калибриране на скалата на окуляра

Калибрирането на скалата на окуляра се извършва за всеки обектив, който ще се използва при наблюденията. Образецът трябва да се постави на предметната маса и микроскопът трябва да се фокусира на скалата. Окулярът трябва да се завърти в тръбата на окуляра, докато скалите на образеца и на окуляра се подравнят паралелно една с друга.

Ако използвате обективи със слабо увеличение, трябва да изчислите колко деления от скалата на окуляра попадат в скалата на образеца.
Ако използвате обективи със средно или силно увеличение, трябва да изчислите колко деления от образеца попадат в скалата на окуляра.

Изчислението за всеки обектив се извършва по формулата:
Е=ТL/A, където
E – стойност на делението на окуляра
Т – стойност на делението на предметната маса, посочена на микрометъра на предметната маса (0,01 mm)
L – брой деления на микрометъра на предметната маса
А – брой деления на скалата на окуляра.

Получените стойности от делението на скалата на окуляра за всеки обектив трябва да бъдат записани.

Когато измервате даден обект, първо трябва да преброите броя на деленията на скалата на окуляра, които обектът покрива. Резултатът се умножава по стойността на скалата, изчислена предварително за избрания обектив. Получената стойност ще бъде реалната линейна стойност на обекта.
