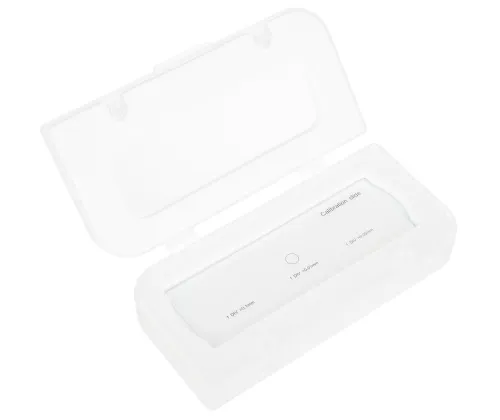

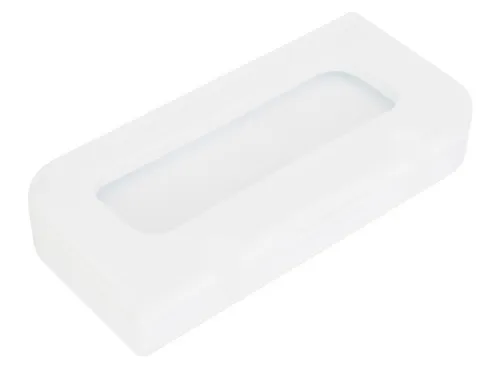

Калибрационен образец MAGUS CS3 (0,01/0,05/0,1)

Калибрационен образец за микроскопи.

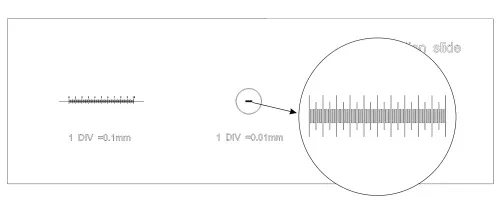

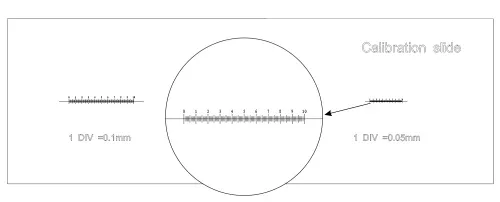

Образецът има три хоризонтални микрометърни скали със 100 деления. Делението на скалата е съответно 0,01 mm, 0,05 mm и 0,1 mm.
Калибрационният образец (микрометър на предметната маса) се използва за определяне на увеличението, линейното зрително поле на микроскопа и стойността на делението на скалите и решетките на окуляра.
С цифров фотоапарат образецът се използва за калибриране на софтуера за анализ на изображението за всеки обектив.

Калибриране на софтуера за анализ на изображенията

Калибрирането се извършва за всеки обектив, който ще се използва при наблюденията. Калибрационният образец се използва за определяне на коефициента на калибриране за софтуера за анализ на изображенията.

Процедура на калибриране:

1. Фиксирайте калибрационния образец върху предметната маса на микроскопа.
2. Изберете желания обектив и задайте максимална резолюция на камерата.
3. Направете контрастно изображение на скалата на екрана на монитора и заснемете изображението.
4. Изберете режим "Калибриране" в софтуера за анализ на изображения.
5. Щракнете с мишката, за да определите максималното видимо разстояние между първото и последното деление на скалата.
6. Въведете получения размер на скалата в реални числа в софтуера за анализ на изображения.
7. Въведете името на калибрирането, като посочите текущото увеличение на обектива.
8. Проверете резултата: в режим "Измерване" измерете няколко деления на скалите на калибрационния образец в реални числа.
9. Софтуерът за анализ на изображения ще запише коефициента на калибриране под избраното име. След това автоматично ще конвертира резултатите в избраните мерни единици.

Калибриране на скалата на окуляра

Калибрирането на скалата на окуляра се извършва за всеки обектив, който ще се използва при наблюденията. Образецът трябва да се постави на предметната маса и микроскопът трябва да се фокусира на скалата. Окулярът трябва да се завърти в тръбата на окуляра, докато скалите на образеца и на окуляра се подравнят паралелно една с друга.

Ако използвате обективи със слабо увеличение, трябва да изчислите колко деления от скалата на окуляра попадат в скалата на образеца.
Ако използвате обективи със средно или силно увеличение, трябва да изчислите колко деления от образеца попадат в скалата на окуляра.

Калибрационният образец MAGUS CS3 предлага три микрометърни скали с различни стойности на делението. Калибрирането е по-удобно, когато скалата на образеца покрива цялата скала на окуляра. При обективи със слабо увеличение се използва скала с деление от 0,1 mm или 0,05 mm. При обективи с увеличение над 20x се използва скала с деление 0,01 mm.

Изчислението за всеки обектив се извършва по формулата:
Е=ТL/A, където
E – стойност на делението на окуляра
Т – стойност на делението на предметната маса, посочена на микрометъра на предметната маса
L – брой деления на микрометъра на предметната маса
А – брой деления на скалата на окуляра.

Получените стойности от делението на скалата на окуляра за всеки обектив трябва да бъдат записани.

Когато измервате даден обект, първо трябва да преброите броя на деленията на скалата на окуляра, които обектът покрива. Резултатът се умножава по стойността на скалата, изчислена предварително за избрания обектив. Получената стойност ще бъде реалната линейна стойност на обекта.
