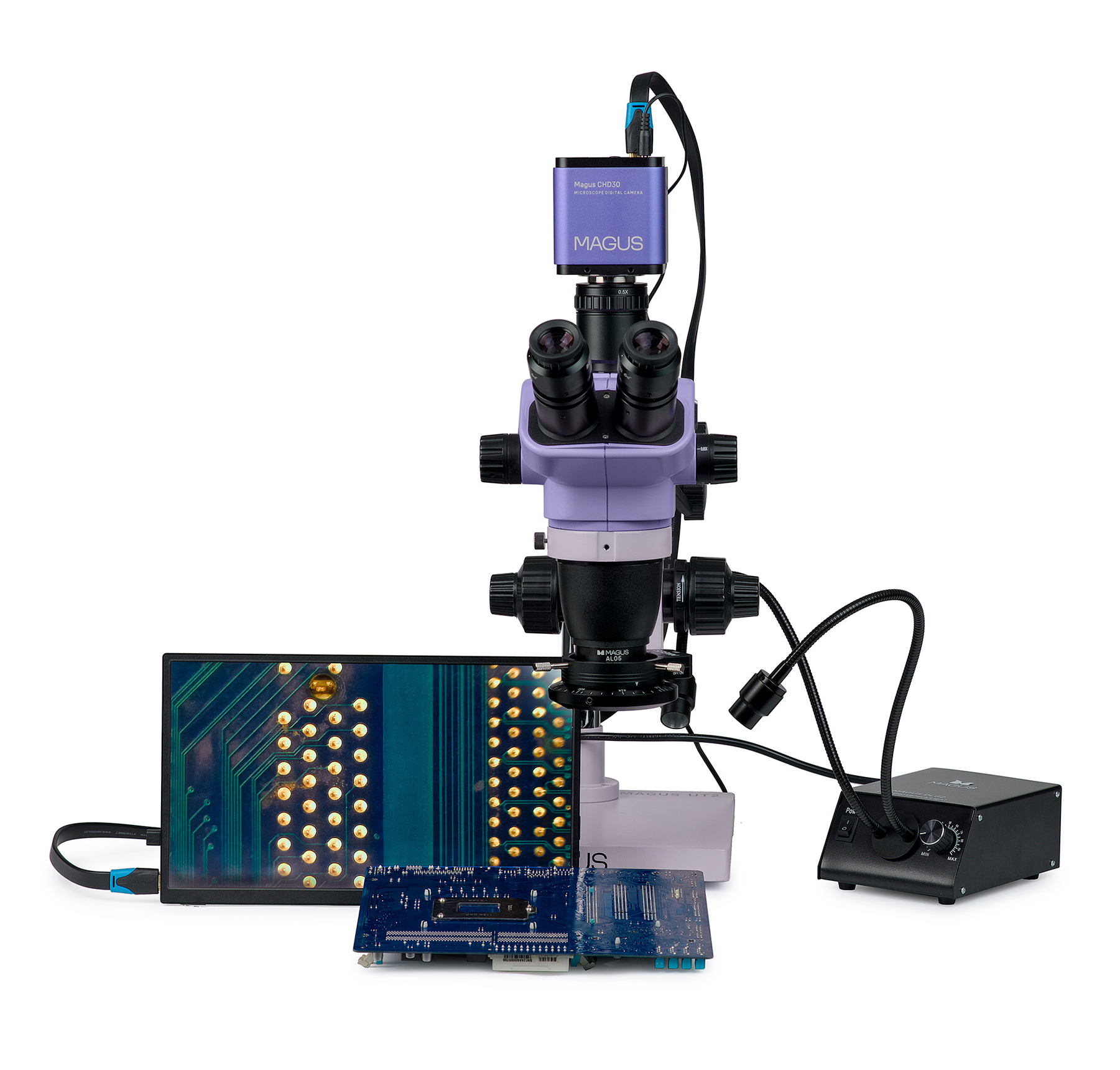

Цифров стереомикроскоп с течнокристален дисплей за ремонт на електронни устройства MAGUS Stereo D8TR

Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.
Камерата разполага с HDMI порт за трансфер на изображения директно към екран на монитор без връзка с компютър.
Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, като по този начин осигурява голяма дълбочина на полето. Тринокулярният микроскоп с монитор позволява два типа наблюдения: през окулярите или на монитора на екран.
Микроскопът е оборудван с два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач.
Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.

Цифрова камера

Цифровата камера е оборудвана с 2 MP сензор, възпроизвеждащ реалистично изображение във Full HD резолюция (1920x1080 px). Наблюдението на екрана поставя акцент върху кадровата честота, докато ръцете и инструментът са местят под микроскопа. Камерата е монтирана в тринокулярна тръба чрез адаптер с C-образна монтировка и свързана с монитора през HDMI изход. HDMI режимът поддържа 60 кадъра в секунда, което е минимумът за плавен трансфер на кадрите без забавяне. Автоматичният фокус позволява изображението да остане във фокус, когато PCB се премести.
Wi-Fi интерфейсът свързва камерата към компютър, за да позволи записването на наблюдателния процес, както и междинните и крайните резултати от него.

Монитор с течнокристален дисплей

Мониторът се свързва с монтирана на микроскоп камера, за да показва изображение в реално време. Съвместим е с MAGUS HDMI камери, работещи с разделителна способност Full HD.
Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярко изображение при големи ъгли на видимост: ако погледнете към монитора по ъгъл, няма цветова аблация.
Мониторът се поставя върху масата или се прикрепя към камера. Тринокулярният микроскоп с монитор ще бъде подходящ за тези, които предпочитат да гледат напред, вместо надолу към кръглата дъска. Ще отнеме време да свикнете с подобен метод на наблюдение, но гърбът и вратът Ви няма да се изморят. Този режим ще пасне и на учители при обучаване на ученици.
С минимално увеличение на микроскопа, зрителното поле на екрана ще бъде 44,3x24,9 mm.

Глава на микроскопа

Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа. При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работна дистанция 177 mm за запояване.
Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работна дистанция 105 mm за контрол на качеството.
Манипулациите с инструмента изискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. При поглед през окуляра диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.

Източници на светлина

Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Ринг лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.

Стойка

Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.
По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.
В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.

Фокусиращ механизъм

Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.

Принадлежности и комплексни решения

Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага и други компоненти, които можете да използвате за сглобяване на комплекта микроскоп в зависимост от вашия бюджет и от предпочитанията Ви, както и от задачите, които трябва да се решават. Освен това в бъдеще можете да допълвате комплекта с необходимите принадлежности.

Характеристики на микроскопа:

• Тринокулярната микроскопска глава с вертикална тръба за монтиране на камера
• Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране; отношение на променливото увеличение 8,4:1
• Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена
• Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние
• Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата
• Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа
• Два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач
• Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка

Характеристики на камерата:

• Камерата работи автономно, без връзка с компютър и инсталиране на софтуер, чрез интерфейс HDMI. Тя може да се свързва към компютър чрез интерфейс USB 2.0
• Автоматичното фокусиране в режим HDMI прави лесно регулирането на отчетливостта на изображението
• Разделителната способност на камерата е 1920x1080 px: най-добрият избор за показване на изображения на Full HD монитор
• 60 fps чрез HDMI позволява плавно показване без трептения и забавяне
• 25 fps чрез Wi-Fi са подходящи са регулиране на фокуса и софтуер за обработване на изображение
• Цветен CMOS сензор на SONY предоставя ниско ниво на шума и висока светлочувствителност
• Софтуерът разполага с характеристики за фотография, видеозаписи, редакция, външен дисплей, линейни и ъглови измервания

Комплектът включва:

• Цифрова камера MAGUS CHD30 (цифрова камера, HDMI кабел (1,5 m), USB мишка, 32 GB SD карта памет, USB Wi-Fi адаптер, 12 V/1 A (Европейски) захранващ адаптер, устройства за съхранение с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Течнокристален монитор MAGUS MCD20
• Микроскопска глава MAGUS Stereo 8TH – обектив и окулярни тръби
• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр.)
• Стойка за микроскоп MAGUS UT2
• Фокусна монтировка MAGUS FM3
• Ринг лампа с поляризатор MAGUS LED RP1
• Двойна извита лампа MAGUS LED DGL2
• Допълнителна леща MAGUS AL05 0,5х/177 mm
• Адаптер с C-образна монтировка MAGUS ZFA050
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 15x/16 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 25x/9 mm (2 бр.)
• Окуляр 30x/8 mm (2 бр.)
• Допълнителнa леща на обектива 1,5x
• Допълнителнa леща на обектива 2x
• Ринг лампа
• Ринг лампа с превключване между секторите
• Адаптер с C-образна монтировка 1x с регулируемо фокусно разстояние
• Калибрационен образец
