Цифров стереомикроскоп с течнокристален дисплей за ремонт на електронни устройства MAGUS Stereo D8TR
С камера и монитор. Увеличение: 3,25–55х. Оптична конструкция на Гриноу. Тринокулярна микроскопска глава, универсална стойка с микрометрично регулиране, грубо и фино фокусиране, ринг лампа с поляризационен филтър, лампа с гъвкав държач
ИД на продукт | 84846 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555024400 |
Транспортно тегло | 25.55 kg |
=== Разделител === | Спецификации на микроскопа |

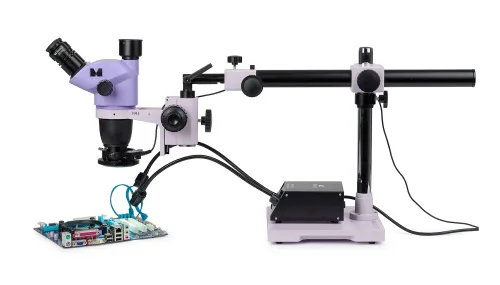

Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.
Камерата разполага с HDMI порт за трансфер на изображения директно към екран на монитор без връзка с компютър.
Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, като по този начин осигурява голяма дълбочина на полето. Тринокулярният микроскоп с монитор позволява два типа наблюдения: през окулярите или на монитора на екран.

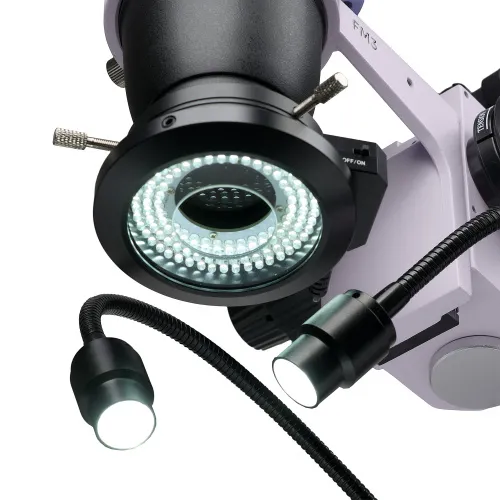

Микроскопът е оборудван с два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач.
Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.
Цифрова камера
Цифровата камера е оборудвана с 2 MP сензор, възпроизвеждащ реалистично изображение във Full HD резолюция (1920x1080 px).
Наблюдението на екрана поставя акцент върху кадровата честота, докато ръцете и инструментът са местят под микроскопа. Камерата е монтирана в тринокулярна тръба чрез адаптер с C-образна монтировка и свързана с монитора през HDMI изход. HDMI режимът поддържа 60 кадъра в секунда, което е минимумът за плавен трансфер на кадрите без забавяне. Автоматичният фокус позволява изображението да остане във фокус, когато PCB се премести.
Wi-Fi интерфейсът свързва камерата към компютър, за да позволи записването на наблюдателния процес, както и междинните и крайните резултати от него.
Монитор с течнокристален дисплей
Мониторът се свързва с монтирана на микроскоп камера, за да показва изображение в реално време. Съвместим е с MAGUS HDMI камери, работещи с разделителна способност Full HD.
Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярко изображение при големи ъгли на видимост: ако погледнете към монитора по ъгъл, няма цветова аблация.
Мониторът се поставя върху масата или се прикрепя към камера.
Тринокулярният микроскоп с монитор ще бъде подходящ за тези, които предпочитат да гледат напред, вместо надолу към кръглата дъска. Ще отнеме време да свикнете с подобен метод на наблюдение, но гърбът и вратът Ви няма да се изморят. Този режим ще пасне и на учители при обучаване на ученици.
С минимално увеличение на микроскопа, зрителното поле на екрана ще бъде 44,3x24,9 mm.

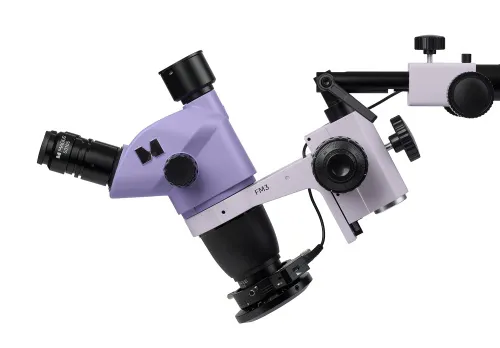

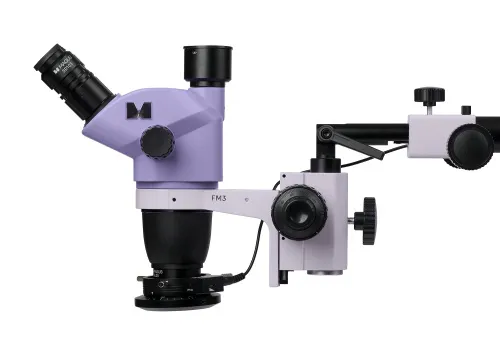

Глава на микроскопа

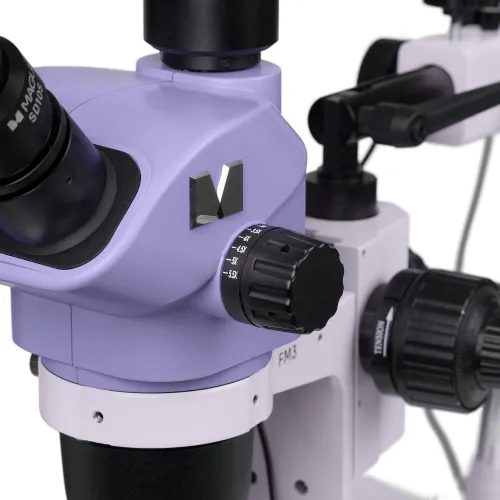

Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа.
При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работна дистанция 177 mm за запояване.
Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работна дистанция 105 mm за контрол на качеството.
Манипулациите с инструмента изискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. При поглед през окуляра диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.
Източници на светлина

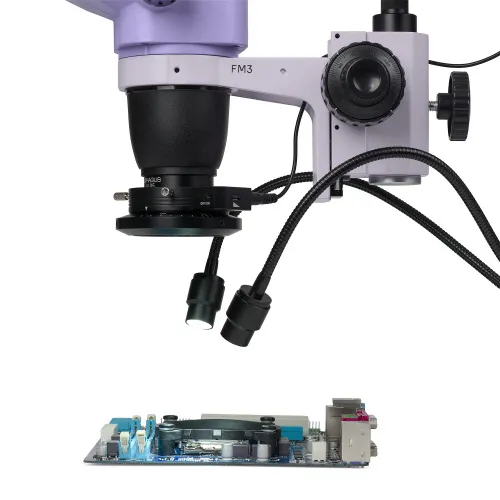

Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Ринг лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.
Стойка

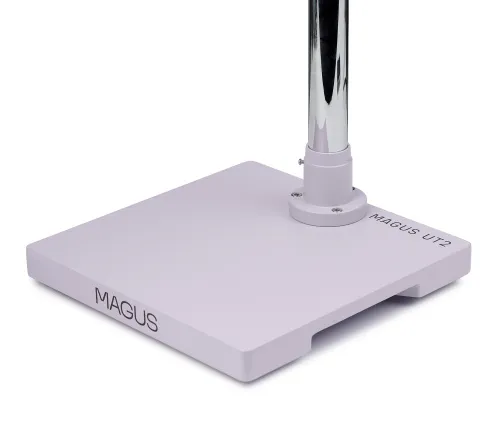

Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.
По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.

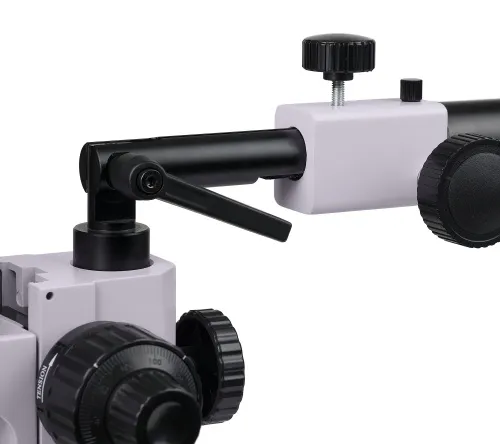

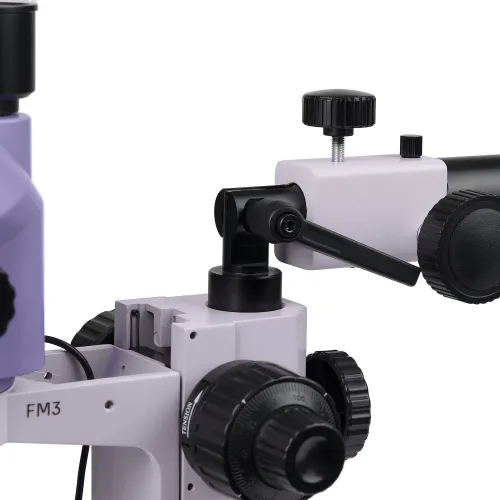

В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.
Фокусиращ механизъм

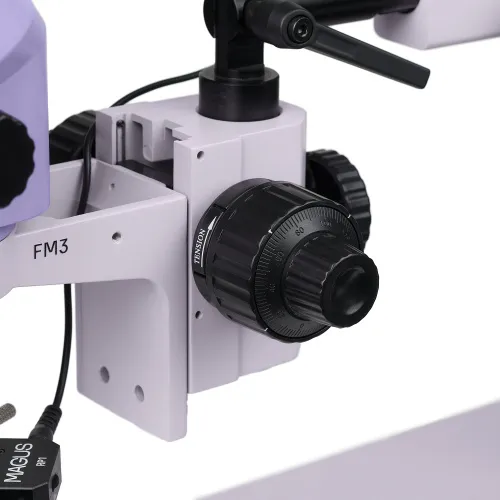

Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.
Принадлежности и комплексни решения
Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага и други компоненти, които можете да използвате за сглобяване на комплекта микроскоп в зависимост от вашия бюджет и от предпочитанията Ви, както и от задачите, които трябва да се решават. Освен това в бъдеще можете да допълвате комплекта с необходимите принадлежности.
Характеристики на микроскопа:
- Тринокулярната микроскопска глава с вертикална тръба за монтиране на камера
- Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране; отношение на променливото увеличение 8,4:1
- Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена
- Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние
- Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата
- Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа
- Два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач
- Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка
Характеристики на камерата:
- Камерата работи автономно, без връзка с компютър и инсталиране на софтуер, чрез интерфейс HDMI. Тя може да се свързва към компютър чрез интерфейс USB 2.0
- Автоматичното фокусиране в режим HDMI прави лесно регулирането на отчетливостта на изображението
- Разделителната способност на камерата е 1920x1080 px: най-добрият избор за показване на изображения на Full HD монитор
- 60 fps чрез HDMI позволява плавно показване без трептения и забавяне
- 25 fps чрез Wi-Fi са подходящи са регулиране на фокуса и софтуер за обработване на изображение
- Цветен CMOS сензор на SONY предоставя ниско ниво на шума и висока светлочувствителност
- Софтуерът разполага с характеристики за фотография, видеозаписи, редакция, външен дисплей, линейни и ъглови измервания
Комплектът включва:
- Цифрова камера MAGUS CHD30 (цифрова камера, HDMI кабел (1,5 m), USB мишка, 32 GB SD карта памет, USB Wi-Fi адаптер, 12 V/1 A (Европейски) захранващ адаптер, устройства за съхранение с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Течнокристален монитор MAGUS MCD20
- Микроскопска глава MAGUS Stereo 8TH – обектив и окулярни тръби
- Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр.)
- Стойка за микроскоп MAGUS UT2
- Фокусна монтировка MAGUS FM3
- Ринг лампа с поляризатор MAGUS LED RP1
- Двойна извита лампа MAGUS LED DGL2
- Допълнителна леща MAGUS AL05 0,5х/177 mm
- Адаптер с C-образна монтировка MAGUS ZFA050
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 15x/16 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Окуляр 30x/8 mm (2 бр.)
- Допълнителнa леща на обектива 1,5x
- Допълнителнa леща на обектива 2x
- Ринг лампа
- Ринг лампа с превключване между секторите
- Адаптер с C-образна монтировка 1x с регулируемо фокусно разстояние
- Калибрационен образец
ИД на продукт | 84846 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555024400 |
Транспортно тегло | 25.55 kg |
Спецификации на микроскопа | |
Тип | стерео/инструментално |
Тип на главата на микроскопа | тринокулярни |
Ъгъл на наклон на главата | 45° |
Увеличение, x | 3.25 — 55 |
Коефициент на увеличение | 8,4:1 |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10x/22 mm, голямо разстояние от очите (*опция: 10x/22 mm със скала, 15x/16, 20x/12, 25x/9, 30x/8) |
Разстояние между окулярите, mm | 54 — 75 |
Регулиране на диоптъра на окуляра, диоптри | ± 5 на всеки от окулярите |
Фокусиране | коаксиален, грубо (45 mm, с регулиране на затягането на механизма за грубо фокусиране) и фино (0,002 mm) |
Осветление | светодиодно |
Регулиране на яркостта | ✓ |
Захранване | променливотоково захранване, 115–230/50/60 |
Диапазон на работната температура, °C | 0...+40 |
Възможност за свързване на допълнително оборудване | допълнителни обективи (1,5х, 2х) |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Оптична схема | Стереомикроскоп Гриноу |
Приложение | за приложни изследвания |
Място на осветлението | горен |
Метод за изследване | на светлото поле |
Включена е цифрова камера | ✓ |
Диаметър на хоризонталното рамо, mm | 38 |
Дължина на хоризонталното рамо, mm | 470 |
Диаметър на вертикалното рамо, mm | 38 |
Дължина на вертикалното рамо, mm | 493 |
Диапазон на движение в хоризонтално направление, mm | 380 |
Максимална височина на образеца, mm | 150 (когато не се използват допълнителни обективи), 65 (при използване на допълнителен обектив 0,5x) |
Диаметър на монтажния щифт, mm | 32 |
Размери на основата на стойката, mm | 252x252x30 |
Цифрова камера | |
Сензор | SONY CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 2 |
Максимална разделителна способност, пиксели | 1920x1080 |
Размер на сензора | 1/1,9" (7,20x4,05 mm) |
Размер на пиксела, μm | 3.75x3.75 |
Интерфейсни съединители | Wi-Fi, HDMI 1,4 |
Карта с памет | SD до 32 GB |
Възможност за свързване на допълнително оборудване | USB мишка, Wi-Fi адаптер (USB) |
Настройки на Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
Светлочувствителност | 1120 mV с 1/30 s |
Отношение сигнал/шум | 0,15 mV при 1/30 s |
Време за експозиция | 0,06 ms – 918 ms |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 60 при 1920x1080 (HDMI), 25 при 1920x1080 (Wi-Fi) |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg |
Видео формат | *.asf |
Спектрален диапазон, nm | 380–650 (с инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Софтуер | HDMI: вграден; USB: MAGUS View |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | плътен алуминий |
Захранване на камерата | променливотоков адаптер 12 V, 1 A |
Спецификации на променливотоковия захранващ адаптер | входни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
Монитор | |
Тип на матрицата | IPS |
Диагонал на дисплея, инчове | 13.3 |
Разделителна способност на дисплея, пиксели | 1920x1080 (Full HD) |
Формат | 16:9 |
Яркост, cd/m² | 400 |
Брой на показваните цветове | 16,7 милиона |
Контраст | 1000:1 |
Хоризонтален/вертикален ъгъл на видимост, ° | 178/178 |
Размер на видимата зона на екрана (Ш x В), mm | 295x165 |
Разстояние между пикселите (Д x В), mm | 0,154x0,154 |
Честота на оптичния източник, Hz | 60 |
Тип на матрицата с фоново осветление | светодиодна |
Срок на експлоатация на светодиода за задно осветяване, часове | 50000 |
Интерфейс | HDMI |
Диапазон на работната температура, °C | -15...+55 |
Диапазон на работната влажност, % | 10 — 90 |
Захранване | променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) |
Потребление на енергия, W | 12 (макс.) |
