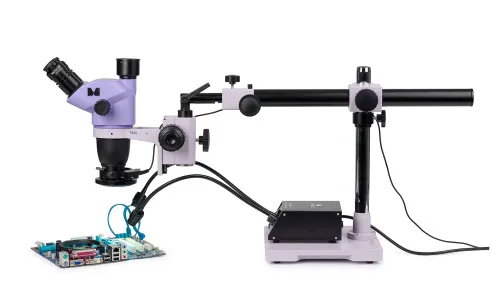

Стереомикроскоп за ремонт на електронни устройства MAGUS Stereo 8TR

Готовото решение за запояване, ремонт и контрол на качеството се базира на микроскопска глава от серията MAGUS Stereo 8H и универсална стойка за микроскоп MAGUS UT2.
Стереомикроскопът с оптична конструкция на Greenough осигурява точни детайли на топографията на повърхността без загуба на пространствената ориентация, осигурявайки голяма дълбочина на полето. Тринокулярният микроскоп е подходящ за тези, които предпочитат да работят с микроскопа в тяхната нормална поза и да наблюдават образеца през окулярите. Подходящ е и ако планирате да закупите цифрова камера за снимки и видеозаписи.

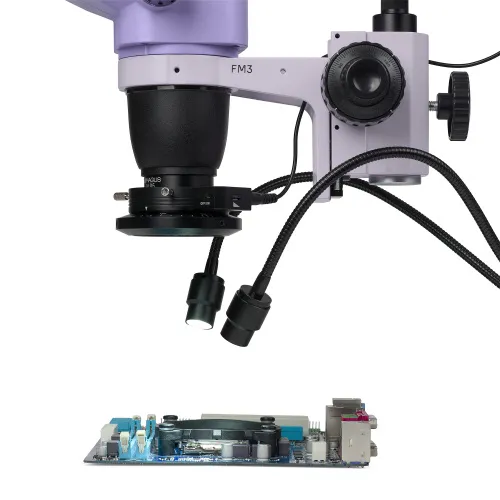

Микроскопът е оборудван с два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач.
Микроскопът оптимизира ергономията на работното място, като по този начин подобрява комфорта и производителността на оператора.

Глава на микроскопа

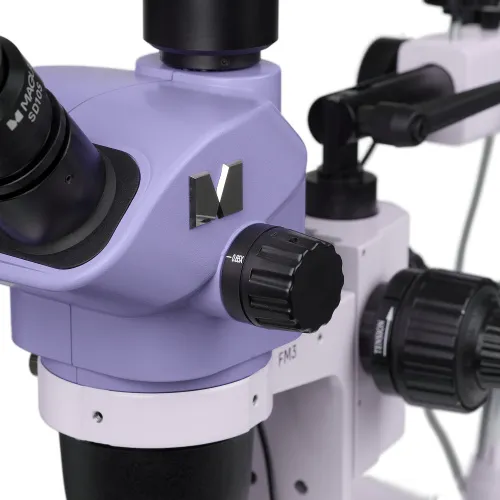

Обективът с променливо увеличение предоставя възможност за плавна промяна на увеличението до 8,4х без загуба на фокуса. Микроскопът създава вертикално (не обърнато) триизмерно изображение. Допълнителният обектив с увеличение 0,5x предоставя възможност за промяна на диапазона на увеличение, зрителното поле и работното разстояние на микроскопа.

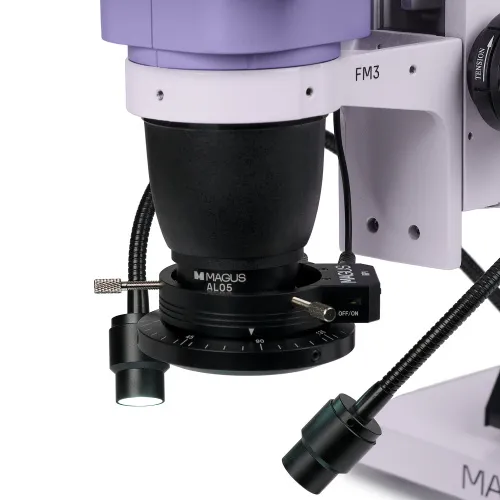

При използване на допълнителен обектив с увеличение 0,5x се постигат увеличение 3,25–27,5x и работна дистанция 177 mm за запояване.
Когато не се използва допълнителен обектив с увеличение 0,5x, се постигат увеличение 6,5–55x и работна дистанция 105 mm за контрол на качеството.
Манипулациите с инструмента изискват по-голямо зрително поле от това за визуалното наблюдение при контрола на качеството. Диаметърът на зрителното поле с обектив с увеличение 0,5x е 67,7 mm при увеличение 3,25x на микроскопа и 8 mm при увеличение 27,5x.
Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила.
Цифровата камера се монтира в тринокулярната тръба на главата на микроскопа чрез адаптер с C-образна монтировка. В допълнение можете да закупите камери с USB 3.0, HDMI и Wi-Fi интерфейси с разделителна способност от 2 MP до 21 MP и размер на сензора от 1/2,8" до 4/3". Увеличението от 0,5x или 1x на адаптера с C-образна монтировка се избира в зависимост от размера на сензора.

Източници на светлина

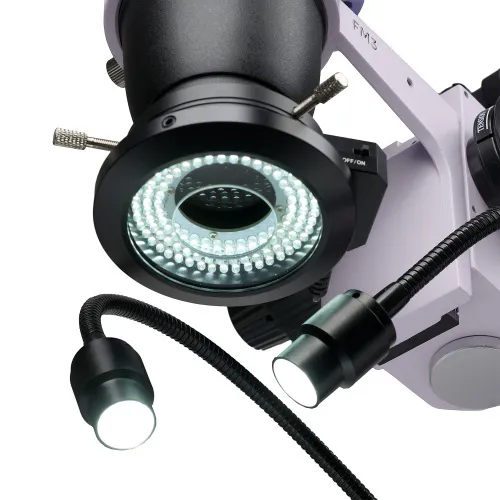

Различните задачи изискват различни видове осветление. Комплектът включва два източника на светлина. Ринг лампа с поляризатор премахва отблясъците от метал. Лампата с гъвкав държач създава сенки, които позволяват на нашето зрение да определи релефа на повърхността.

Стойка

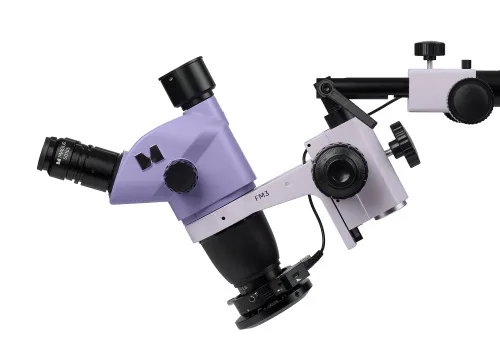

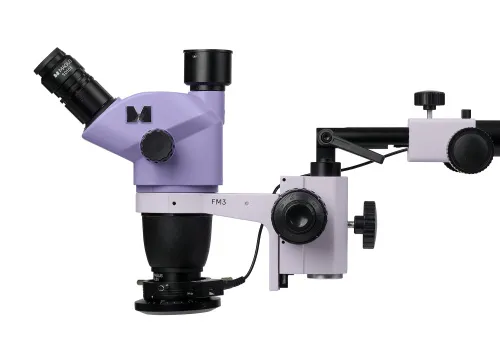

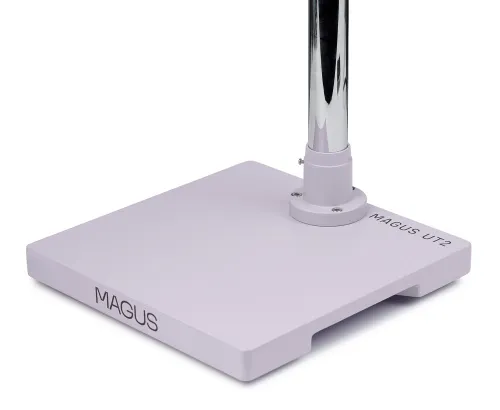

Универсалната стойка със стабилна основа свежда до минимум причинени от движението вибрации, а дългото хоризонтално рамо разширява работната зона.
По време на работата не винаги е удобно да се мести обектът в оптичния път. Понякога е повече за предпочитане да се мести главата на микроскопа. Бутонът за микрометрично регулиране предоставя възможност за плавно хоризонтално движение на главата на микроскопа напред и назад.

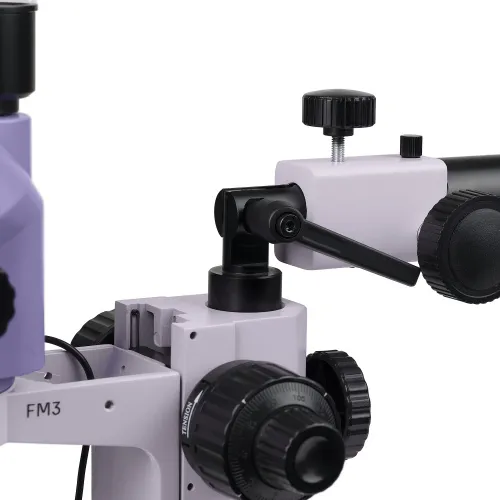

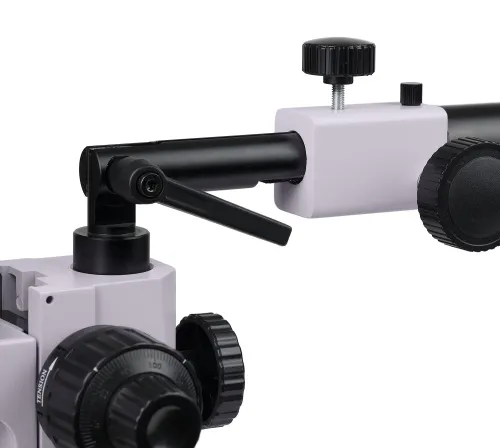

В края на стойката има механизъм за промяна на ъгъла на оптичната ос. Операторът може да наблюдава образеца, който лежи върху масата, като го гледа под ъгъл. Тази функция прави по-удобни извършването на манипулации, проверката на качеството на запояване и наблюдението на извити обекти.

Фокусиращ механизъм

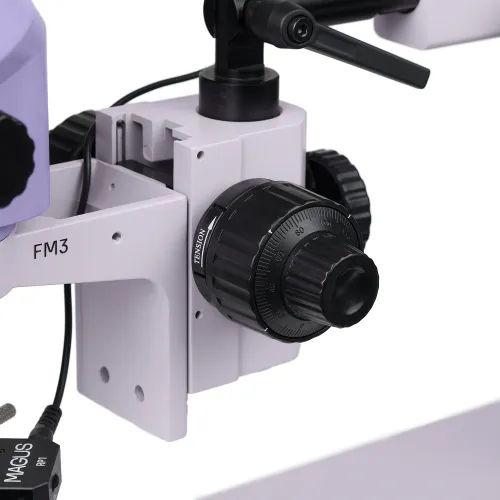

Фокусиращият механизъм има функции за грубо и фино фокусиране. Финото фокусиране улеснява регулирането на микроскопа при използване на увеличения над 40x. Бутоните за фокусиране са коаксиални и са разположени от двете страни. Затягането при грубо фокусиране може да се регулира.

Принадлежности и комплексни решения

Комфортните условия на работа повишават производителността на оператора. Нашите комплексни решения се базират на опита на електронните инженери. В същото време MAGUS предлага други компоненти, които можете да използвате за сглобяване на микроскопския комплект на базата на Вашия бюджет, предпочитания и задачи, а в бъдеще можете да снабдите комплекта с необходимите принадлежности.

Основни характеристики:

• Тринокулярна микроскопска глава: операторът може да наблюдава увеличено изображение през окуляра, а в бъдеще може да бъде монтирана и цифрова камера за записване на процеса на наблюдение, както и междинните и крайните резултати от него
• Обективът с променливо увеличение позволява плавна промяна на увеличението без разфокусиране; отношение на променливото увеличение 8,4:1
• Предимства на оптичната конструкция на Гриноу: голяма дълбочина на полето, 3D визуализация с голяма разделителна способност, компактна конструкция и разумна цена
• Допълнителният обектив с увеличение 0,5x предоставя допълнителни опции за увеличението, зрителното поле и работно разстояние
• Универсалната стойка разширява работната зона, като предоставя възможност за прецизно позициониране на главата на микроскопа над образеца и фино микрометрично регулиране на позицията на главата
• Фокусиращият механизъм има функции за грубо и фино фокусиране: работата е удобна в целия диапазон на увеличението на микроскопа
• Два светлинни източника за отразена светлина: ринг лампа с поляризиращ филтър и лампа с гъвкав държач
• Могат да се заменят компоненти и да се монтират допълнителни принадлежности по заявка

Комплектът включва:

• Микроскопска глава MAGUS Stereo 8TH – обектив и окулярни тръби
• Окуляр 10х/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр.)
• Стойка за микроскоп MAGUS UT2
• Фокусна монтировка MAGUS FM3
• Ринг лампа с поляризатор MAGUS LED RP1
• Двойна извита лампа MAGUS LED DGL2
• Допълнителна леща MAGUS AL05 0,5х/177 mm
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 15x/16 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 25x/9 mm (2 бр.)
• Окуляр 30x/8 mm (2 бр.)
• Допълнителнa леща на обектива 1,5x
• Допълнителнa леща на обектива 2x
• Ринг лампа
• Ринг лампа с превключване между секторите
• Цифрова камера
• Монитор с течнокристален дисплей
• Адаптер с C-образна монтировка 0,5x с регулируемо фокусно разстояние
• Адаптер с C-образна монтировка 1x с регулируемо фокусно разстояние
• Калибрационен образец
