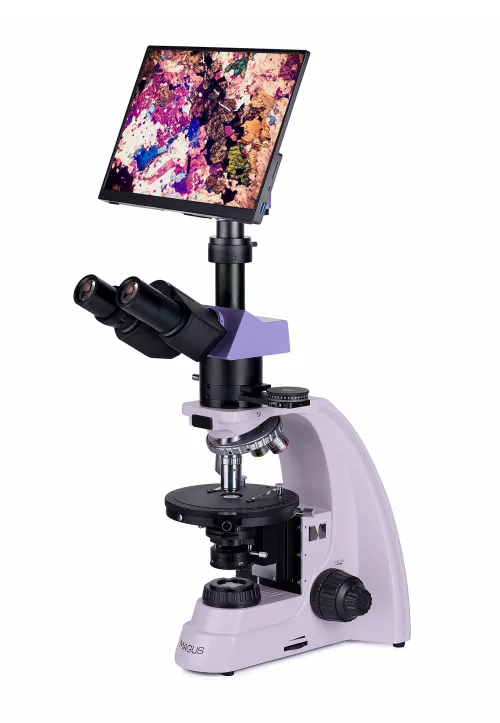

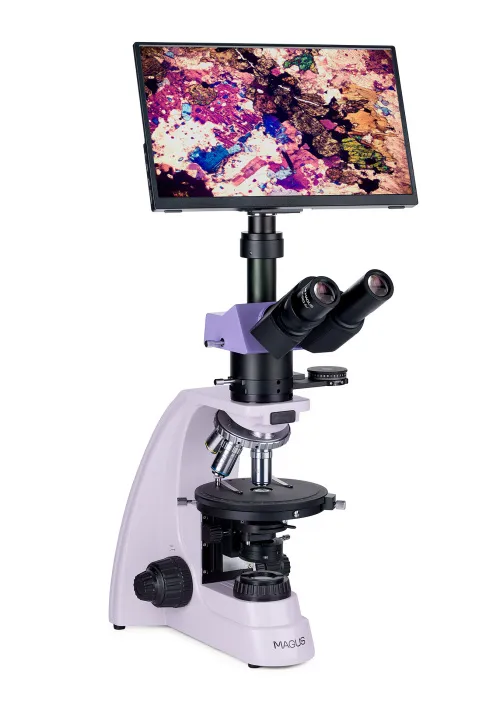

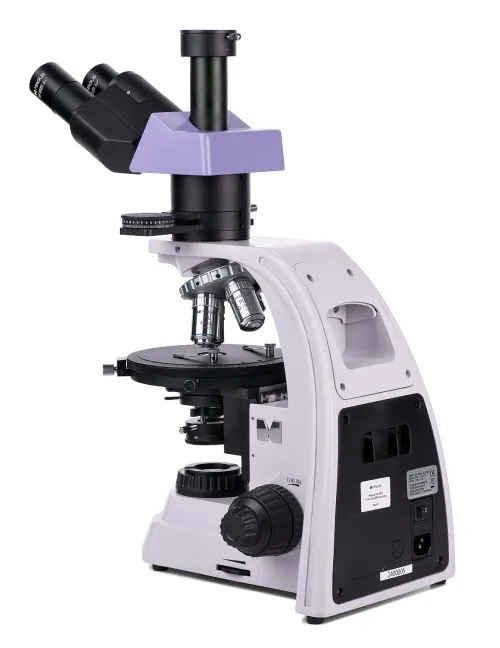

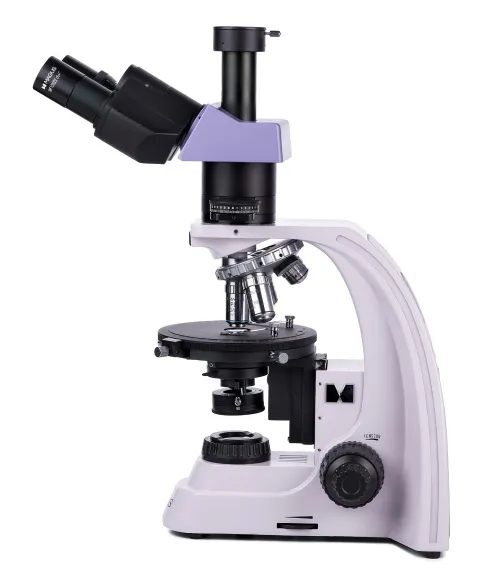

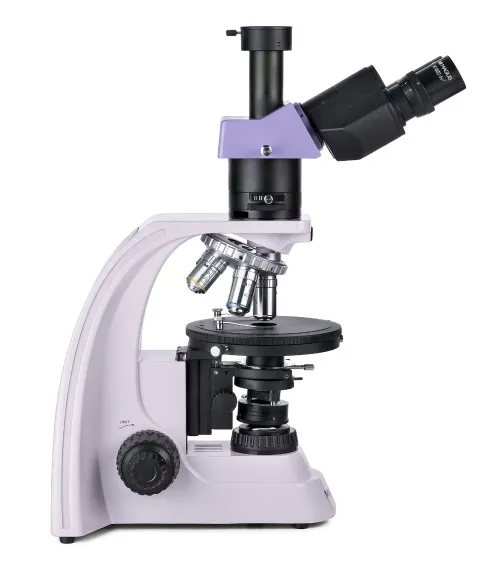

Поляризационен цифров микроскоп MAGUS Pol D800 LCD
С камера и монитор. Увеличение: 40–600x. Тринокулярна глава, планахроматични обективи. Осветление с преминаваща светлина, източник на светлина – халогенна крушка 30 W, осветление на Кьолер. Леща на Бертран и компенсатори
ИД на продукт | 83041 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018522 |
Размер на опаковката (Д x Ш x В) | 43x27x63 cm |
Транспортно тегло | 17.25 kg |

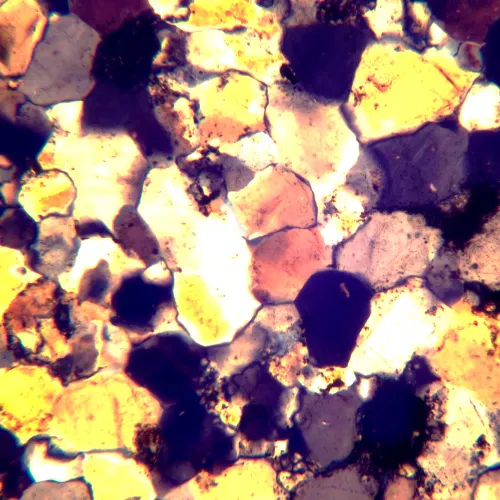

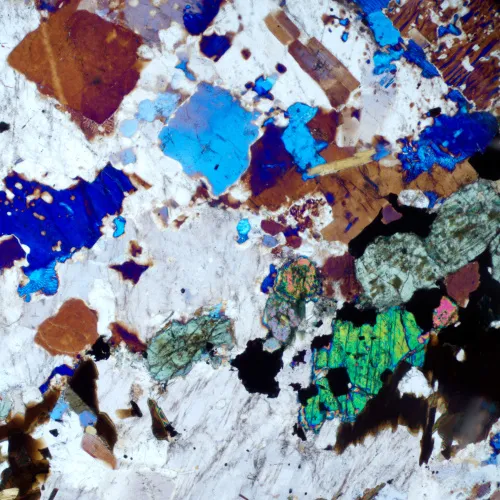

Поляризационният микроскоп MAGUS Pol 800 се използва за изследване на анизотропни обекти с поляризирана и обикновена преминаваща светлина. Изследваните обекти могат да бъдат геоложки, биологични и полимерни. В оптичните елементи на микроскопа няма механични напрежения, т.е. не създават паразитни пречупвания. Същите създават ясно, автентично изображение с голям контраст. Функциите на микроскопа са полезни в различни области на науката: медицина, криминалистика, минералогия, петрография, кристалография и др.
Цифрова камера

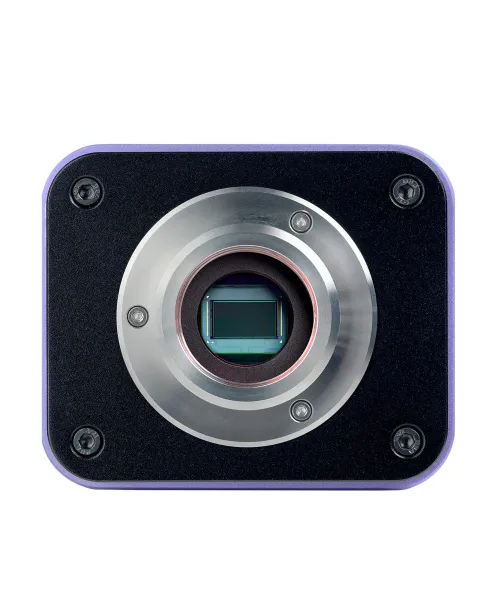

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

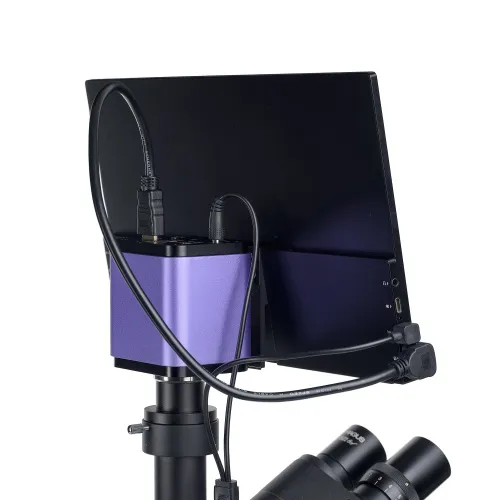

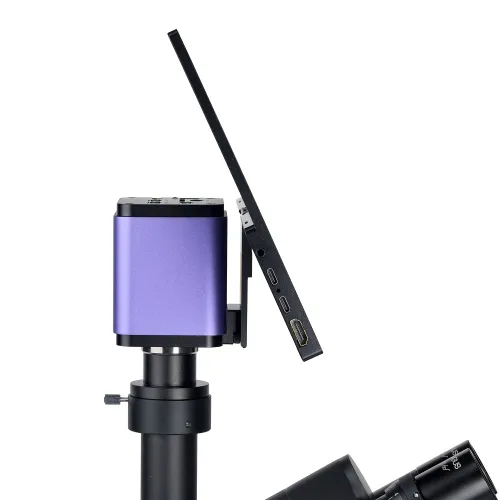

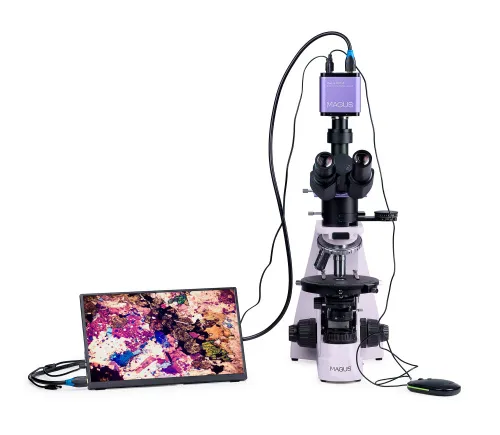

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.
Оптика
Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Чрез превключвателя на корпуса светлината се насочва изцяло към окулярните тръби или към цифровата камера. Окулярните тръби с ъгъл на наклона 30° са удобни за продължителни наблюдения и не предизвикват натоварване на мускулите на врата. Лявата тръба има пръстен за регулиране на диоптъра, който се върти и адаптира оптиката на микроскопа към уникалното зрение на потребителя.

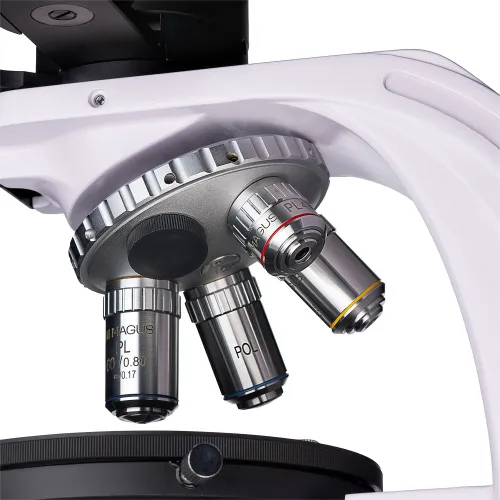

Револверната глава е предназначена за едновременен монтаж на пет обектива, като четири от тях вече са включени в опаковката. Допълнителен обектив от гамата принадлежности на MAGUS може да бъде закупен отделно. Всички обективи са предназначени за работа с покривни стъкла с дебелина 0,17 mm. Благодарение на конструкцията на револверната глава, „насочена настрани от наблюдаващия”, по време на работа обективът, който се намира на оптичния път, се вижда ясно, което прави по-удобна работата на научния работник. Слотовете на револверната глава са центрирани.
Осветление

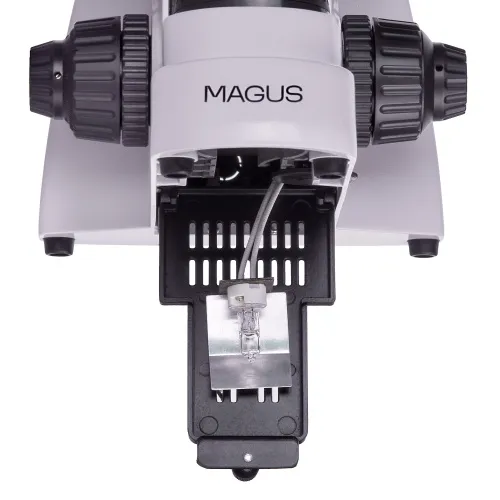

Източникът на светлина се намира под предметната маса, т.е. наблюденията се извършват с преминаваща светлина. Халогенната лампа с мощност 30 W излъчва ярка, приятна за очите светлина, която е удобна за използване с всички обективи. Регулирането на осветлението чрез метода на Кьолер спомага за постигане на по-голям контраст и подобрено качество на изображението.

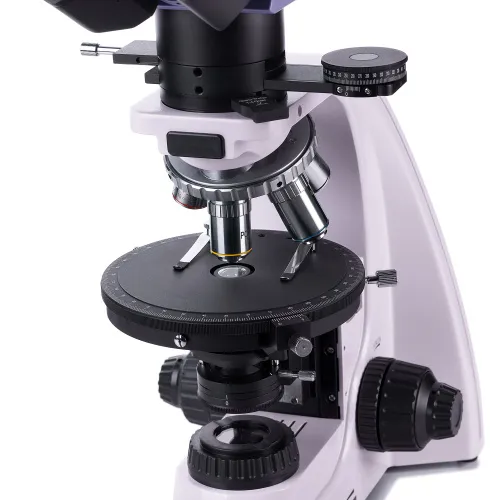

Микроскопът е оборудван с поляризатор и анализатор. За работа с поляризирана светлина, анализаторът се помества в оптичния път и ъгълът на поляризация се променя чрез завъртане на поляризатора и анализатора един спрямо друг. Микроскопът има и междинно приспособление, което държи леща на Бертран и има слот за компенсатори. Компенсаторите повишават контраста на образците с малко двойно пречупване, а лещата на Бертран е предназначена за коноскопични изследвания.
Предметна маса и фокусиращ механизъм

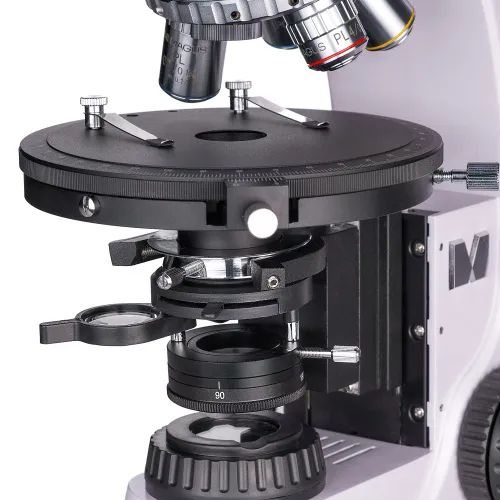

Предметната маса на микроскопа се върти и Ви предоставя възможност за промяна на пречупването на светлината от образеца при работа с поляризирана светлина. Предметната маса е центрирана оптичната ос на микроскопа, има градуировка на ъгъла на завъртане и скала, която Ви позволява да определите ъгъла с точност до 0,1°.

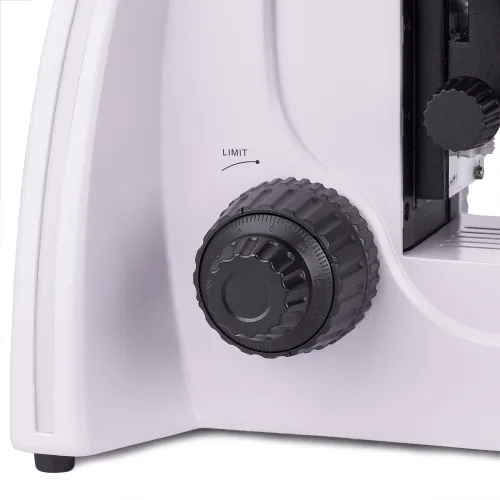

Механизмът за фокусиране осигурява грубо и фино регулиране на отчетливостта. Грубото фокусиране има фиксиране, като можете също да регулирате затягането на грубото регулиране за постигане на най-удобно управление.
Принадлежности
За микроскопа има допълнителни окуляри, обективи, цифрови камери и калибрационни образци. Те разширяват възможностите на микроскопа за изпълнение на задачите на научните работници.
Основни характеристики на микроскопа:
- Наблюдения с преминаваща светлина по метода на светлото поле и с поляризация
- Светлинният източник е халогенна крушка 30 W, която излъчва светлина с „топъл” спектър, която е комфортна за очите
- Поляризацията се постига чрез завъртане на анализатора и поляризатора; междинното приспособление има леща на Бертран и слот за компенсатори
- Осветлението може да се регулира съгласно метода на Кьолер, което подобрява отчетливостта на изображението
- Тринокулярната тръба дава възможност за монтиране на цифрова камера в нея
- Планахроматичните обективи с корекция до безкрайност са без механични напрежения; слотовете на револверната глава са центровани
- Завъртаща се предметна маса, грубо и фино фокусиране
- Съвместимост с допълнителни принадлежности: окуляри, обективи и др.
Основни характеристики на камерата:
- Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
- Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
- 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния
- Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

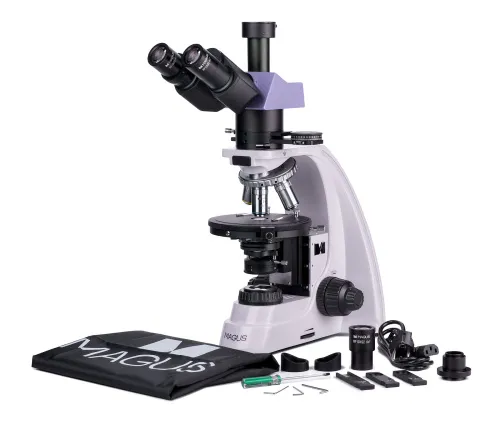

Комплектът включва:
- Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Течнокристален монитор MAGUS MCD40
- Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
- Тринокулярна глава
- Междинна тръба с леща на Бертран, анализатор и слот за компенсатор

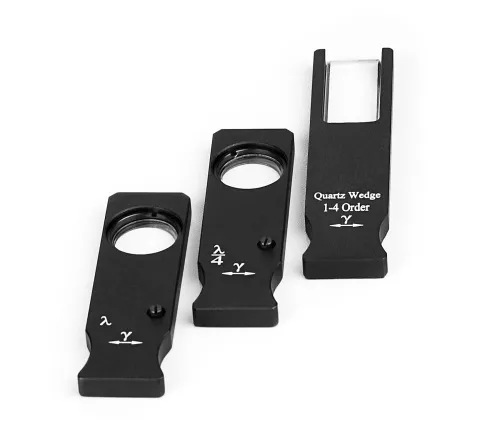

- Компенсатори: компенсатор λ, компенсатор λ/4, кварцов клин
- Планахроматичен обектив с корекция до безкрайност: PL 4x/0,10 WD 21 mm
- Планахроматичен обектив с корекция до безкрайност: PL 10x/0,25 WD 5,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL 40x/0,65 (пружинно натоварен) WD 0,66 mm
- Планахроматичен обектив с корекция до безкрайност: PL 60x/0,80 (пружинно натоварен) WD 0,46 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Окуляр 10x/22 mm със скала. Размер на делението на скалата: 0,1 mm
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm с мерник
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL 5x/0,12 WD 26,1 mm
- Планахроматичен обектив с корекция до безкрайност: PL 20x/0,4 WD 8,8 mm
- Планахроматичен обектив с корекция до безкрайност, Fluo: PL 100x/1,25 (пружинно натоварен, масло) WD 0,36 mm
- Планахроматичен обектив с корекция до безкрайност, Fluo: PL 100x/0,8 (пружинно натоварен, сух) WD 2,02 mm
- Механично приспособление на предметната маса
- Калибрационен образец
ИД на продукт | 83041 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018522 |
Размер на опаковката (Д x Ш x В) | 43x27x63 cm |
Транспортно тегло | 17.25 kg |
Тип | биологичен, светлина/оптичен, цифрови |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm; 10х/22 mm със скала (*опция: 10x/22 mm с мерник, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност, без вътрешни напрежения: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*опция: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (масло); PL 100x/0,8 (сух)); парфокална височина 45 mm, предназначени за работа с покривни стъкла с дебелина 0,17 mm |
Револверна глава | за 5 обектива, центриране |
Работна дистанция, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (масло)); 2,02 (100x (сух)) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | Ø150 |
Характеристики на предметната маса | може да се завърта на 360°, възможност за центриране, деления на ъгъла на завъртане 1°; нониусна скала за измерване на ъглите на завъртане с точност 0,1° |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Кондензатор | Abbe NA 1,25 с регулируема диафрагма на апертурата и завъртаща се леща |
Диафрагма | диафрагма с регулируема апертура, полева диафрагма с регулируем ирис |
Фокусиране | коаксиален, грубо фокусиране (21 mm, 39,8 mm/кръг, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | халогенна лампа: 12V/30W |
Диапазон на работната температура, °C | 5...+35 |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Поляризатор | маркировка на скалата при 0°, 90°, 180°, 270°; възможност за завъртане на 360° |
Междинна тръба | вграден анализатор с възможност за завъртане в диапазона 0–360°; нониусна скала за измерване на ъглите на завъртане с точност 0,1°; леща на Бертран; слот за монтиране на компенсатори |
Компенсатор | компенсатор λ; компенсатор λ/4; кварцов клин |
Приложение | лабораторно/медицинско |
Място на осветлението | долно |
Метод за изследване | на светлото поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | Sony Exmor/Starvis CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |

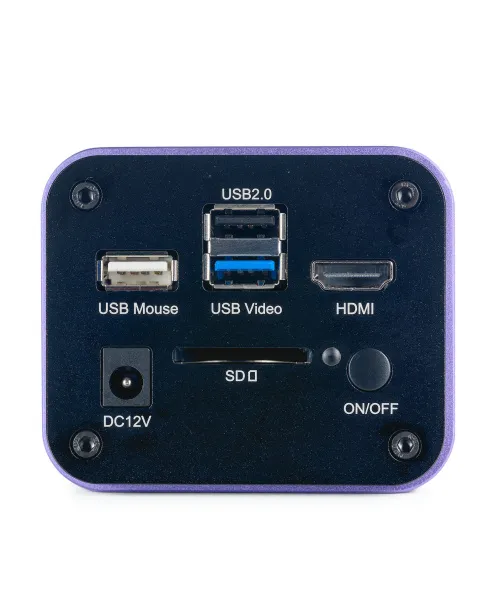

Интерфейсни съединители | Wi-Fi, HDMI 1,4, USB 3.0 |
Карта с памет | SD до 32 GB |
Възможност за свързване на допълнително оборудване | USB мишка, флашпамет (USB), Wi-Fi адаптер (USB) |
Светлочувствителност | 1028 mV с 1/30 s |
Отношение сигнал/шум | 0,13 mV при 1/30 s |
Време за експозиция | 0,14 ms – 1000 ms |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 30 при 3840x2160 (HDMI), 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (USB 3.0) |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg, *.tif |
Видео формат | *.h264/*.h265, *.mp4 |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Софтуер | HDMI: вграден; USB: MAGUS View |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | DC адаптер 12 V, 1 A |
Спецификации на променливотоковия захранващ адаптер | входни параметри: променливо напрежение 100–240 V, 50/60 Hz, изходни параметри: постоянно напрежение 12 V/1 A |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
Монитор | |
Тип на матрицата | IPS |
Диагонал на дисплея, инчове | 13.3 |
Разделителна способност на дисплея, пиксели | 3840x2160 (4K) |
Формат | 16:9 |
Яркост, cd/m² | 400 |
Брой на показваните цветове | 16,7 милиона |
Контраст | 1000:1 |
Хоризонтален/вертикален ъгъл на видимост, ° | 178/178 |
Размер на видимата зона на екрана (Ш x В), mm | 295x165 |
Разстояние между пикселите (Д x В), mm | 0,154x0,154 |
Честота на оптичния източник, Hz | 60 |
Тип на матрицата с фоново осветление | светодиодна |
Срок на експлоатация на светодиода за задно осветяване, часове | 50000 |
Интерфейс | HDMI |
Диапазон на работната температура, °C | -15...+55 |
Диапазон на работната влажност, % | 10 — 90 |
Захранване | променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) |
Потребление на енергия, W | 12 (макс.) |
