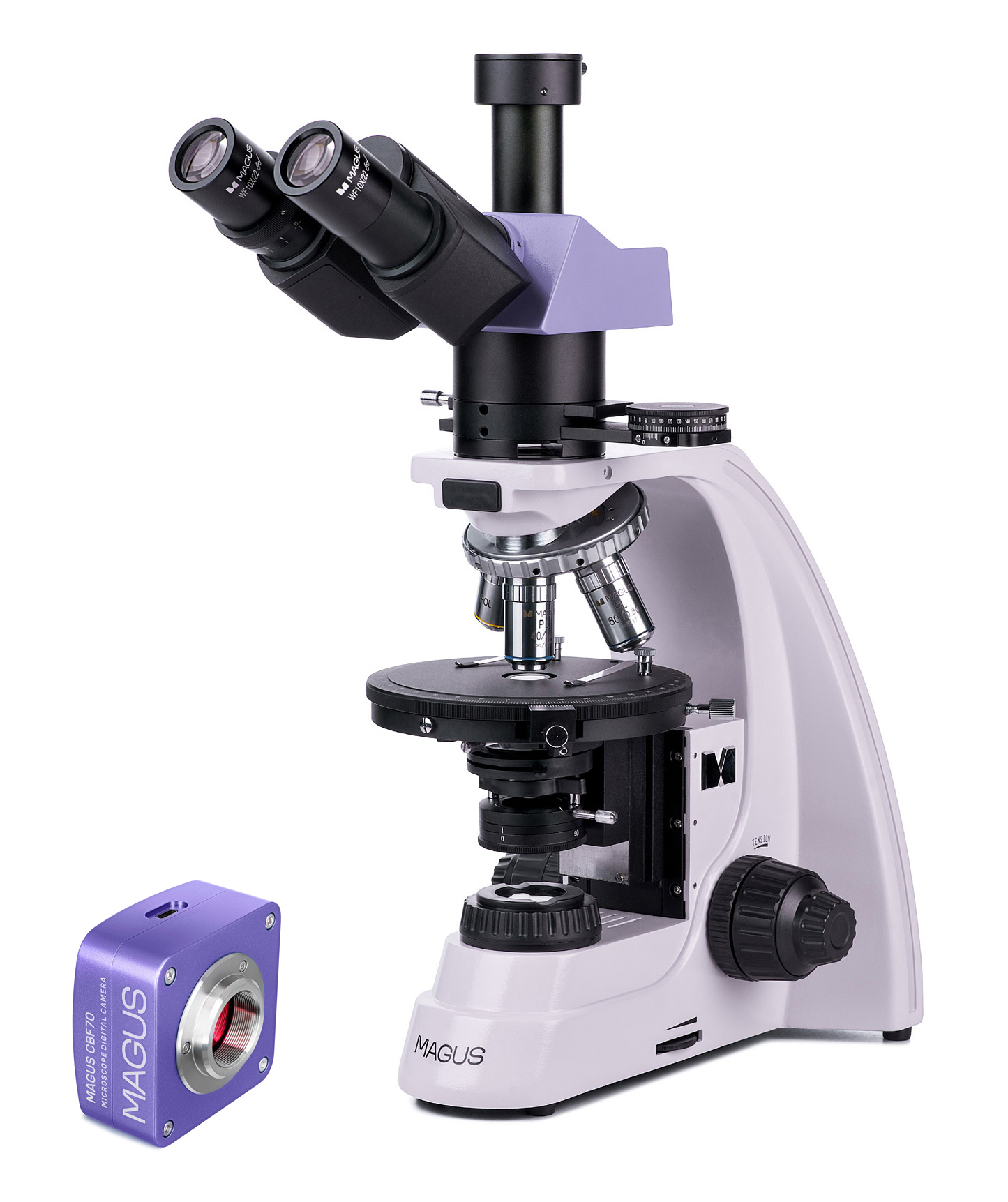

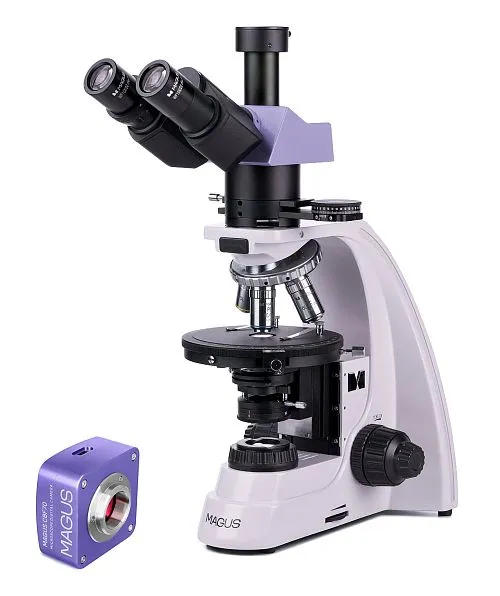

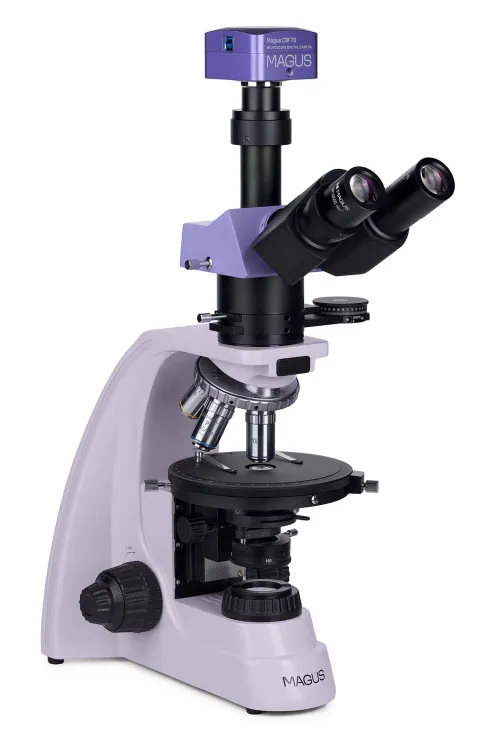

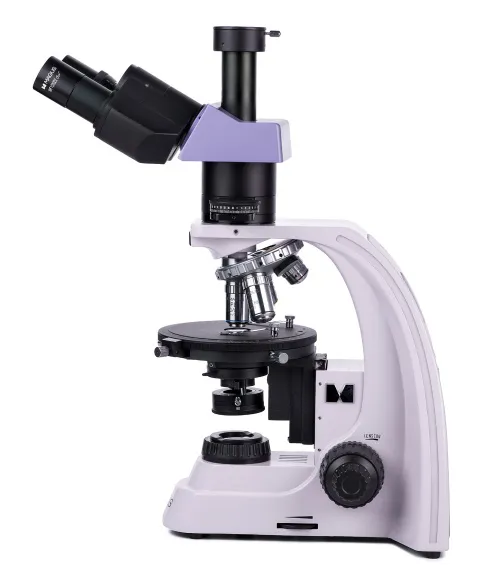

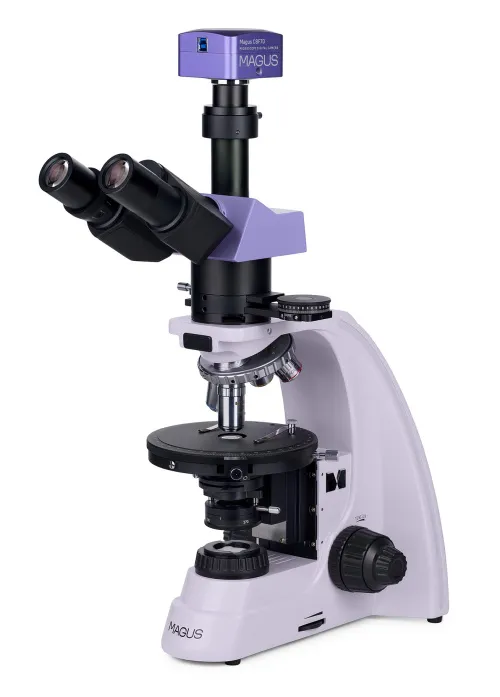

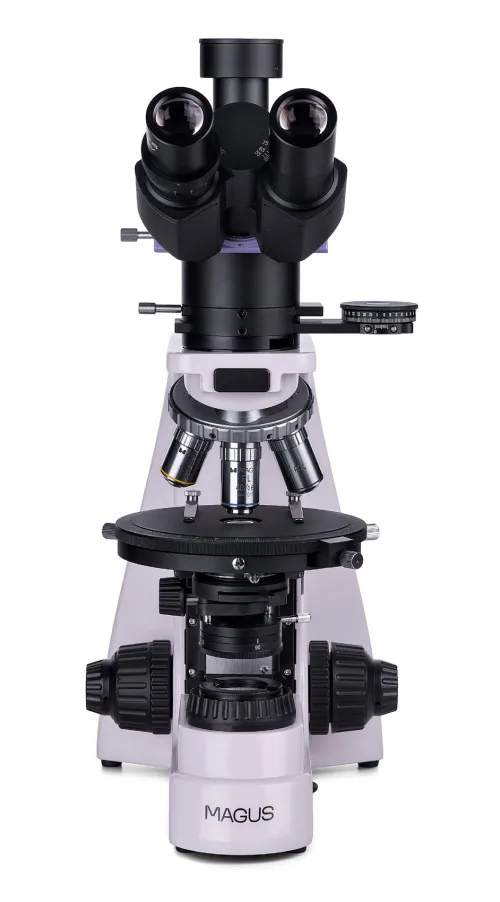

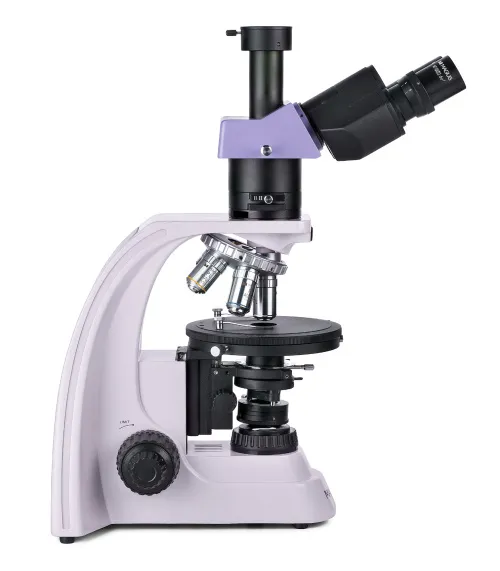

Поляризационен цифров микроскоп MAGUS Pol D800
С камера. Увеличение: 40–600x. Тринокулярна глава, планахроматични обективи. Осветление с преминаваща светлина, източник на светлина – халогенна крушка 30 W, осветление на Кьолер. Леща на Бертран и компенсатори
ИД на продукт | 83040 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018515 |
Размер на опаковката (Д x Ш x В) | 43x27x63 cm |
Транспортно тегло | 15.1 kg |
Поляризационният микроскоп MAGUS Pol 800 се използва за изследване на анизотропни обекти с поляризирана и обикновена преминаваща светлина. Изследваните обекти могат да бъдат геоложки, биологични и полимерни. В оптичните елементи на микроскопа няма механични напрежения, т.е. не създават паразитни пречупвания. Същите създават ясно, автентично изображение с голям контраст. Функциите на микроскопа са полезни в различни области на науката: медицина, криминалистика, минералогия, петрография, кристалография и др.
Цифрова камера

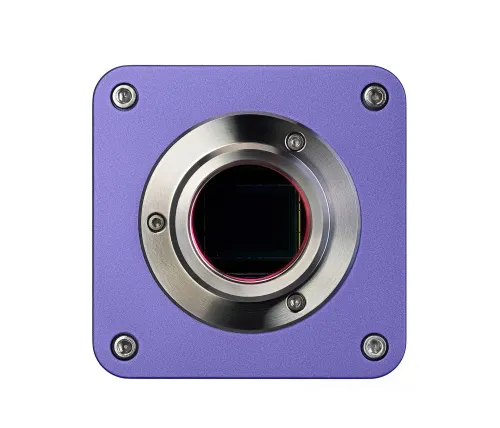

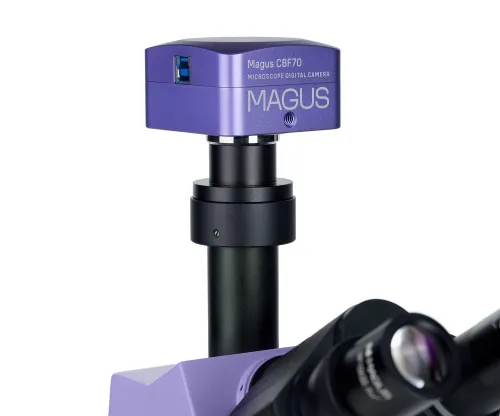

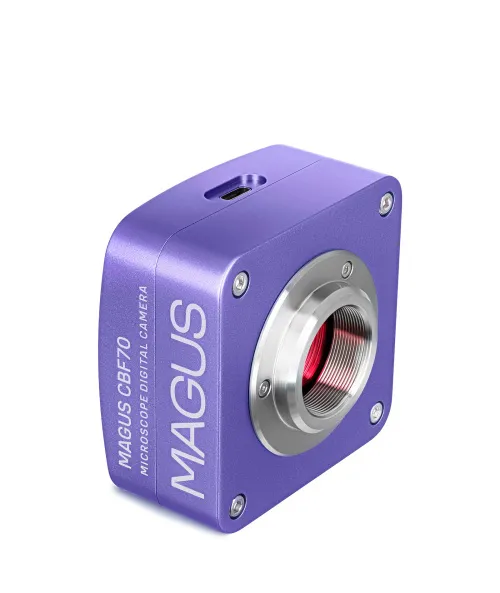

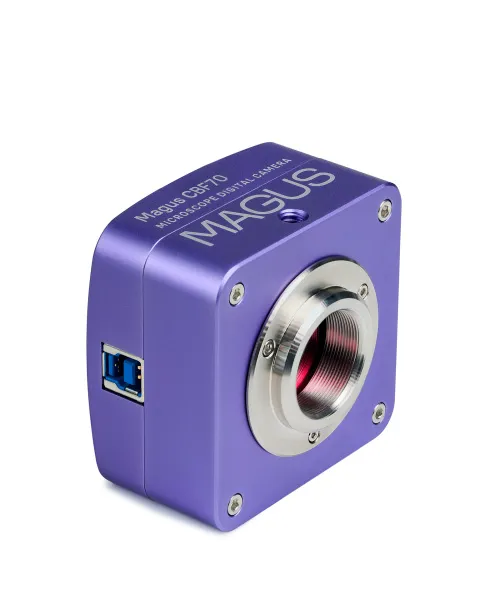

Професионалната изследователска камера MAGUS CBF70 е предназначена за използване с микроскоп, както и с обективи с увеличение 4x, 10x, 20x и 40x. Уредът Ви предоставя възможност за правене на снимки, видеозаписи, организиране на демонстрации, показване на изображения на външен екран и извършване на ъглови и линейни измервания на изследваните обекти (за да се изпълнява правилно тази функция, трябва да калибрирате софтуера). Препоръчва се камерата да работи по метода на светлото поле.
Камерата MAGUS CBF70 има пет стойности на разделителната способност на изображението и честота на кадрите, така че можете да откриете лесно сред тях този, който е най-подходящ за Вашите нужди: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps), и 584x438 px (192 fps).
Режимите с висока разделителна способност са идеални за фотография, което Ви предоставя възможност за създаване на ясни, ярки и детайлни изображения. Режимите с повишена честота на кадрите ще Ви помогнат при записа на плавни и информативни видеоклипове, без трептене и забавяния, като записвате и най-малките движения на обекта или характеристики на наблюдавани бързо протичащи процеси.
За получаване на най-добро качество на изображението без изкривявания, се препоръчва използване на адаптер с увеличение 1х.

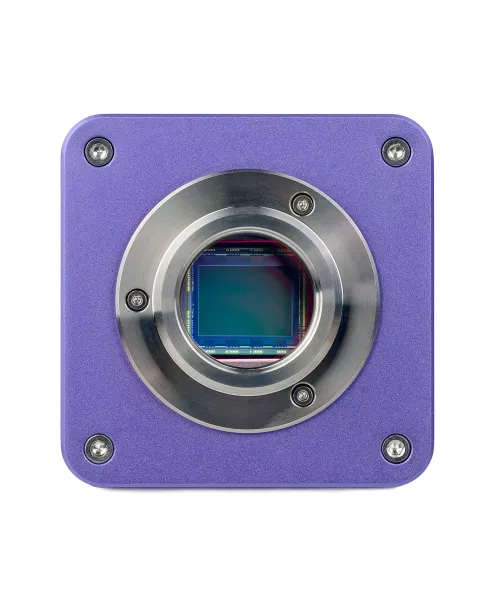

В конструкцията на камерата се използва 4/3" цветен CMOS сензор SONY Exmor с фоново осветление. Той създава ярки изображения, дори в условията на слаба осветеност. По-големият физически размер на сензора помага за това, показваните цветове да изглеждат по-наситени, а картината е по-ясна.
Оптика

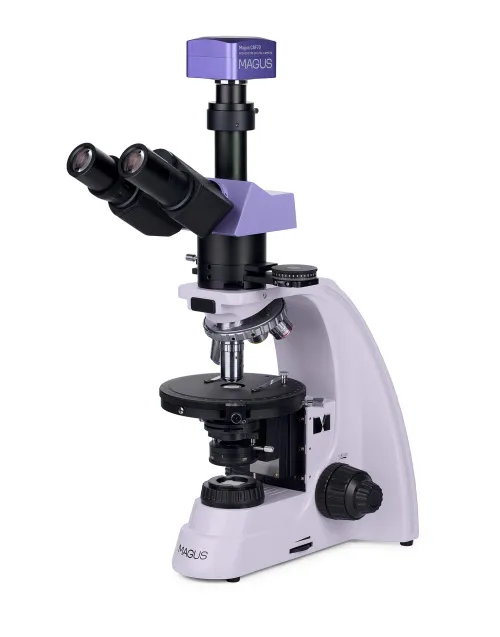

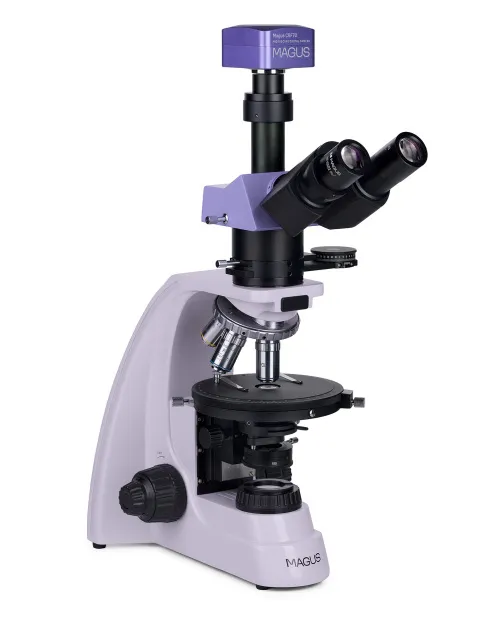

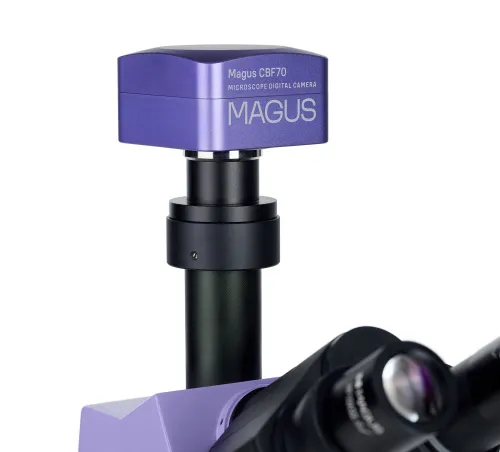

Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Чрез превключвателя на корпуса светлината се насочва изцяло към окулярните тръби или към цифровата камера. Окулярните тръби с ъгъл на наклона 30° са удобни за продължителни наблюдения и не предизвикват натоварване на мускулите на врата. Лявата тръба има пръстен за регулиране на диоптъра, който се върти и адаптира оптиката на микроскопа към уникалното зрение на потребителя.

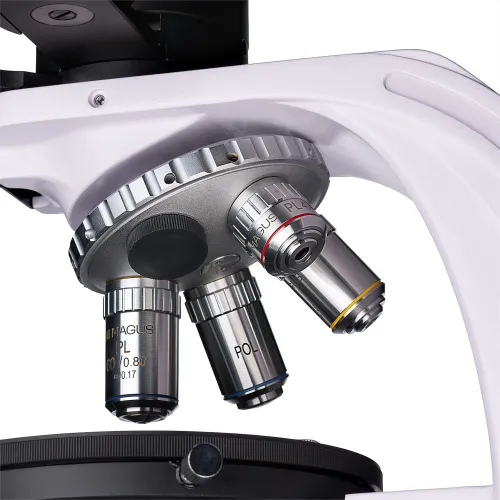

Револверната глава е предназначена за едновременен монтаж на пет обектива, като четири от тях вече са включени в опаковката. Допълнителен обектив от гамата принадлежности на MAGUS може да бъде закупен отделно. Всички обективи са предназначени за работа с покривни стъкла с дебелина 0,17 mm. Благодарение на конструкцията на револверната глава, „насочена настрани от наблюдаващия”, по време на работа обективът, който се намира на оптичния път, се вижда ясно, което прави по-удобна работата на научния работник. Слотовете на револверната глава са центрирани.
Осветление

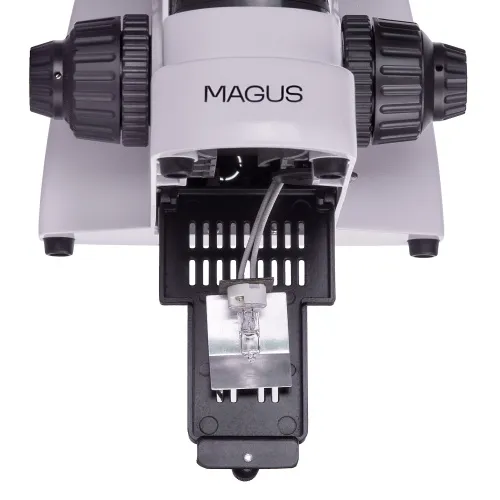

Източникът на светлина се намира под предметната маса, т.е. наблюденията се извършват с преминаваща светлина. Халогенната лампа с мощност 30 W излъчва ярка, приятна за очите светлина, която е удобна за използване с всички обективи. Регулирането на осветлението чрез метода на Кьолер спомага за постигане на по-голям контраст и подобрено качество на изображението.
Микроскопът е оборудван с поляризатор и анализатор. За работа с поляризирана светлина, анализаторът се помества в оптичния път и ъгълът на поляризация се променя чрез завъртане на поляризатора и анализатора един спрямо друг. Микроскопът има и междинно приспособление, което държи леща на Бертран и има слот за компенсатори. Компенсаторите повишават контраста на образците с малко двойно пречупване, а лещата на Бертран е предназначена за коноскопични изследвания.
Предметна маса и фокусиращ механизъм

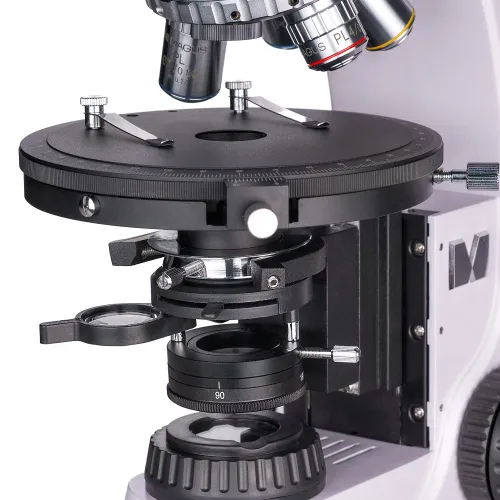

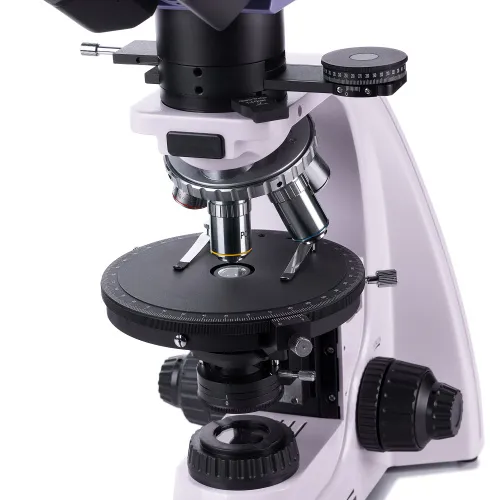

Предметната маса на микроскопа се върти и Ви предоставя възможност за промяна на пречупването на светлината от образеца при работа с поляризирана светлина. Предметната маса е центрирана оптичната ос на микроскопа, има градуировка на ъгъла на завъртане и скала, която Ви позволява да определите ъгъла с точност до 0,1°.

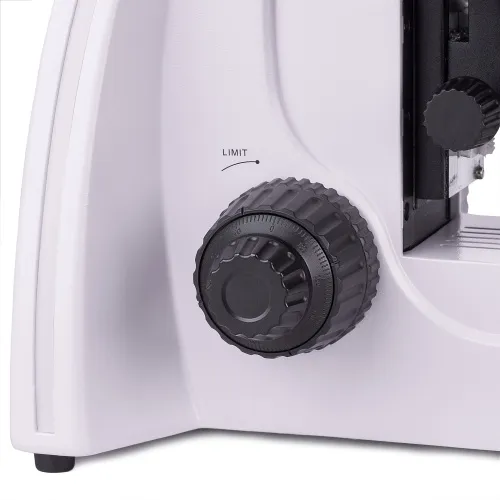

Механизмът за фокусиране осигурява грубо и фино регулиране на отчетливостта. Грубото фокусиране има фиксиране, като можете също да регулирате затягането на грубото регулиране за постигане на най-удобно управление.
Принадлежности
За микроскопа има допълнителни окуляри, обективи, цифрови камери и калибрационни образци. Те разширяват възможностите на микроскопа за изпълнение на задачите на научните работници.
Основни характеристики на микроскопа:
- Наблюдения с преминаваща светлина по метода на светлото поле и с поляризация
- Светлинният източник е халогенна крушка 30 W, която излъчва светлина с „топъл” спектър, която е комфортна за очите
- Поляризацията се постига чрез завъртане на анализатора и поляризатора; междинното приспособление има леща на Бертран и слот за компенсатори
- Осветлението може да се регулира съгласно метода на Кьолер, което подобрява отчетливостта на изображението
- Тринокулярната тръба дава възможност за монтиране на цифрова камера в нея
- Планахроматичните обективи с корекция до безкрайност са без механични напрежения; слотовете на револверната глава са центровани
- Завъртаща се предметна маса, грубо и фино фокусиране
- Съвместимост с допълнителни принадлежности: окуляри, обективи и др.
Основни характеристики на камерата:
- Пет настройки на графиката и на кадровата честота: между тях можете да откриете лесно най-подходящия за Вас режим
- Бърз пренос на данни благодарение на интерфейса USB 3.0
- Голям, цветен сензор SONY Exmor за получаване на ярки, ясни изображения, дори при слаба осветеност
- Кратко ръководство за работа: инсталирайте добавения в комплекта софтуер и след това камерата ще бъде готова за работа
- Улеснете Вашите наблюдения или направете демонстрация пред публика, като покажете изображението от камерата си на външен екран

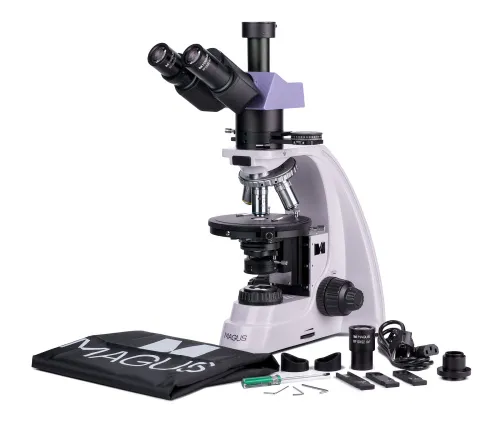

Комплектът включва:
- Цифрова камера MAGUS CBF70 (цифрова камера, USB кабел, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
- Тринокулярна глава
- Междинна тръба с леща на Бертран, анализатор и слот за компенсатор

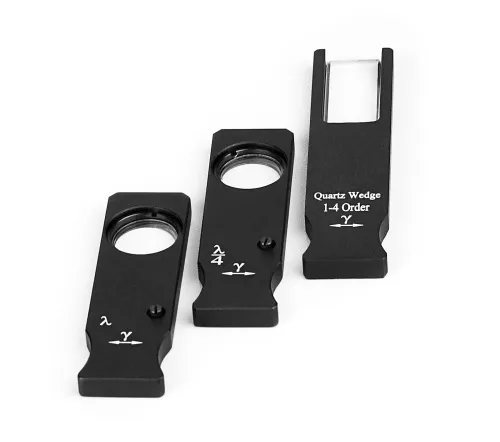

- Компенсатори: компенсатор λ, компенсатор λ/4, кварцов клин
- Планахроматичен обектив с корекция до безкрайност: PL 4x/0,10 WD 21 mm
- Планахроматичен обектив с корекция до безкрайност: PL 10x/0,25 WD 5,0 mm
- Планахроматичен обектив с корекция до безкрайност: PL 40x/0,65 (пружинно натоварен) WD 0,66 mm
- Планахроматичен обектив с корекция до безкрайност: PL 60x/0,80 (пружинно натоварен) WD 0,46 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Окуляр 10x/22 mm със скала. Размер на делението на скалата: 0,1 mm
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm с мерник
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL 5x/0,12 WD 26,1 mm
- Планахроматичен обектив с корекция до безкрайност: PL 20x/0,4 WD 8,8 mm
- Планахроматичен обектив с корекция до безкрайност, Fluo: PL 100x/1,25 (пружинно натоварен, масло) WD 0,36 mm
- Планахроматичен обектив с корекция до безкрайност, Fluo: PL 100x/0,8 (пружинно натоварен, сух) WD 2,02 mm
- Механично приспособление на предметната маса
- Калибрационен образец
ИД на продукт | 83040 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018515 |
Размер на опаковката (Д x Ш x В) | 43x27x63 cm |
Транспортно тегло | 15.1 kg |
Спецификации на микроскопа | |
Тип | биологичен, светлина/оптичен, цифрови |
Глава | тринокулярни |
Глава | Siedentopf |
Ъгъл на наклон на главата | 30 ° |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm; 10х/22 mm със скала (*опция: 10x/22 mm с мерник, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност, без вътрешни напрежения: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*опция: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (масло); PL 100x/0,8 (сух)); парфокална височина 45 mm, предназначени за работа с покривни стъкла с дебелина 0,17 mm |
Револверна глава | за 5 обектива, центриране |
Работна дистанция, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (масло)); 2,02 (100x (сух)) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | Ø150 |
Характеристики на предметната маса | може да се завърта на 360°, възможност за центриране, деления на ъгъла на завъртане 1°; нониусна скала за измерване на ъглите на завъртане с точност 0,1° |
Регулиране на диоптъра на окуляра, диоптри | ±5 (на лявата тръба) |
Кондензатор | Abbe NA 1,25 с регулируема диафрагма на апертурата и завъртаща се леща |
Диафрагма | диафрагма с регулируема апертура, полева диафрагма с регулируем ирис |
Фокусиране | коаксиален, грубо фокусиране (21 mm, 39,8 mm/кръг, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | халогенна лампа: 12V/30W |
Диапазон на работната температура, °C | 5...+35 |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Поляризатор | маркировка на скалата при 0°, 90°, 180°, 270°; възможност за завъртане на 360° |
Междинна тръба | вграден анализатор с възможност за завъртане в диапазона 0–360°; нониусна скала за измерване на ъглите на завъртане с точност 0,1°; леща на Бертран; слот за монтиране на компенсатори |
Компенсатор | компенсатор λ; компенсатор λ/4; кварцов клин |
Приложение | лабораторно/медицинско |
Място на осветлението | долно |
Метод за изследване | на светлото поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | SONY Exmor CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 21 |
Максимална разделителна способност, пиксели | 5280x3954 |
Размер на сензора | 4/3" (17,4x13,0 mm) |
Размер на пиксела, μm | 3.3x3.3 |
Светлочувствителност | 399 mV при 1/30 s |
Отношение сигнал/шум | 0,1 mV при 1/30 s |
Време за експозиция | 0,1 ms – 15 s |
Видеозапис | ✓ |
Видеозапис | да |
Честота на кадрите, fps при разделителна способност | 17 при 5280x3954, 192 при 584x438, 67 при 1760x1316, 56 при 2640x1976, 17 при 3952x3952 |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg, *.bmp, *.png, *.tif |
Видео формат | изход: *.wmv, *.avi, *.h264 (Windows 8 и по-нова), *h265 (Windows 10 и по-нова) |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Баланс на бялото | ръчно, автоматично |
Контрол на експозицията | ръчно, автоматично |
Характеристики на софтуера | размер на изображението, яркост, време за експозиция |
Софтуер | MAGUS View |
Изход | USB 3.0, 5 Gb/s |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 2 GB RAM, порт USB 3.0, CD-ROM, 17" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | плътен алуминий |
Захранване на камерата | постояннотоково, 5 V, от USB порта на компютър; адаптер за 12 V, 3 A за захранване на елемента на Пелтие |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
