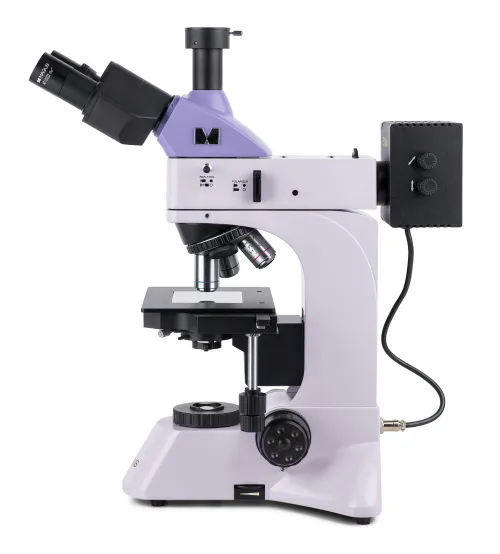

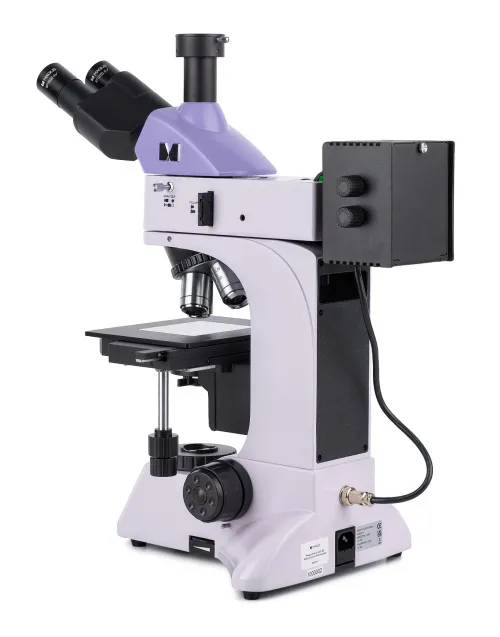

Металургичен цифров микроскоп MAGUS Metal D600 BD LCD

Металургичният цифров микроскоп MAGUS Metal D600 BD LCD е предназначен за изследване на обекти с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация. Този микроскоп се използва за изследване на метални и полупроводникови образци, както и на други плоски и полирани образци с висока отражателна способност. Чрез преминаваща светлина можете да изучавате полупрозрачни образци, като тънки покрития и уловени върху филтри частици. Микроскопът може да се използва в металургичната и машиностроителната промишленост, в инженерни лаборатории и лаборатории за контрол на качеството, както и в технически университети.

Цифрова камера

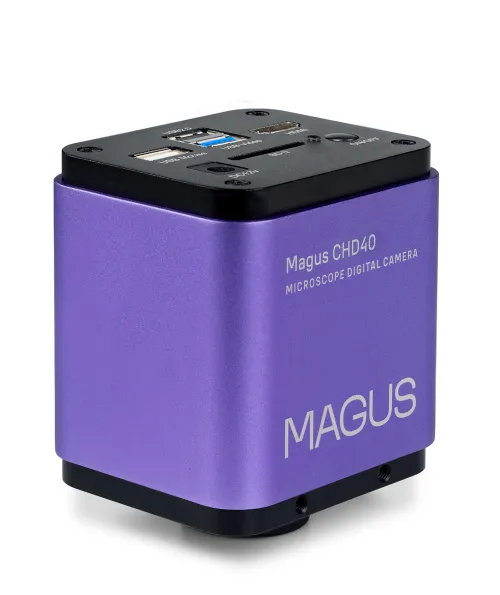

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).

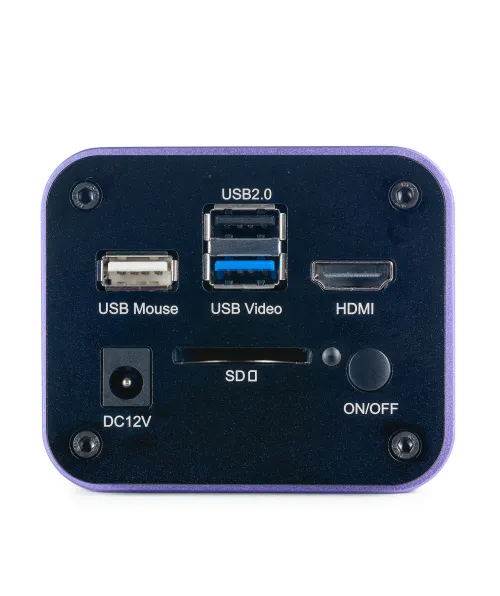

Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.

Монитор

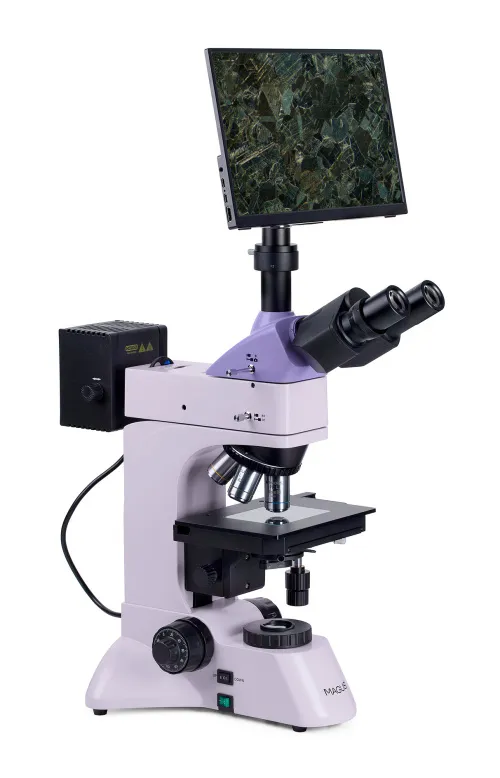

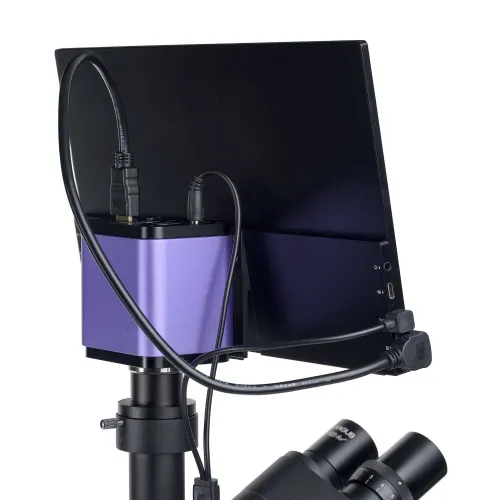

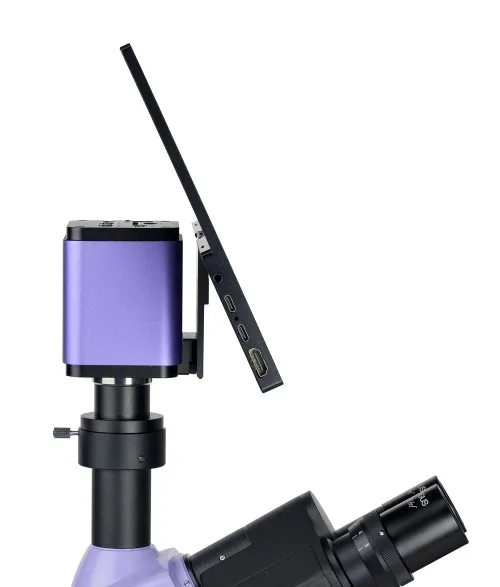

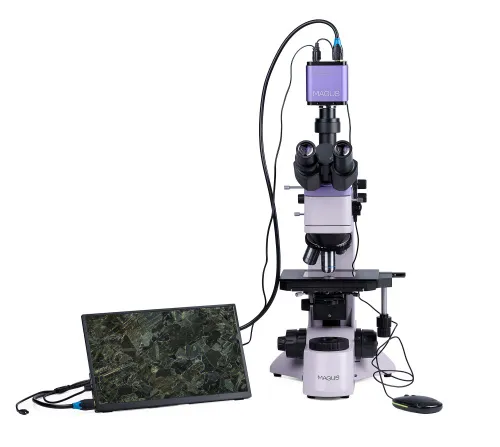

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.

Оптика

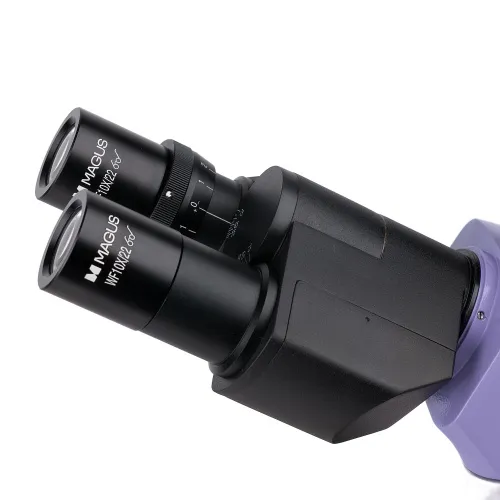

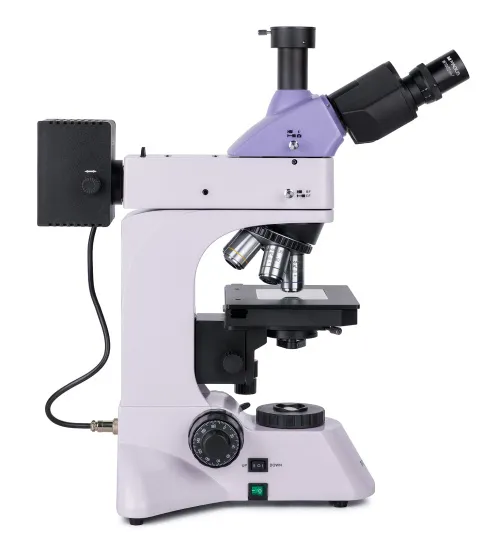

Тринокулярната глава има тринокулярна тръба, в която се монтира цифровата камера. Разделителят на лъча насочва светлина към камерата и има две позиции: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към тринокулярната тръба. Пръстенът за регулиране на диоптъра се намира на левия окуляр.

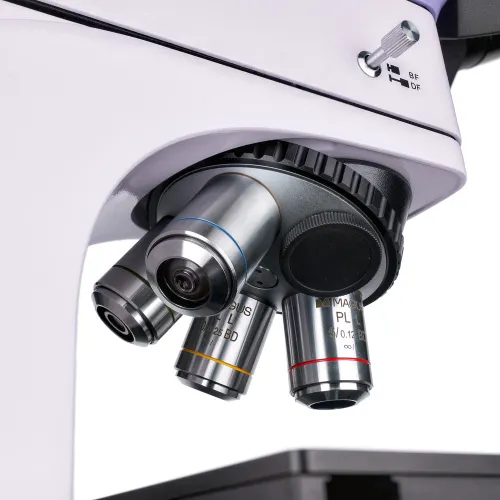

В базовата конфигурация увеличението на микроскопа е 50–400x. Допълнителни обективи и окуляри могат да повишат диапазона на увеличение. В микроскопа се използват планахроматични обективи с голямо работно разстояние за микроскопия по метода на светлото и тъмното поле. В револверната глава има пет слота за монтиране на обективи – в комплекта са включени четири обектива и има един по избор. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.

Осветление

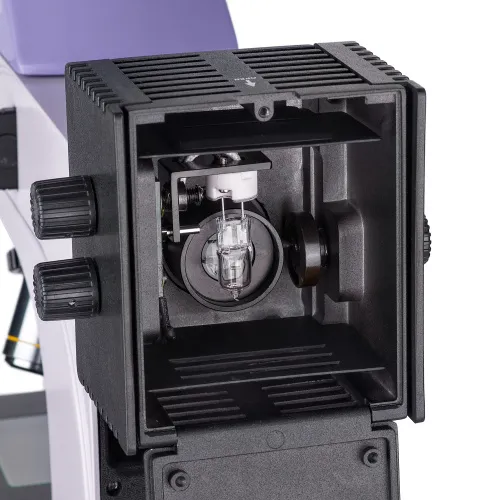

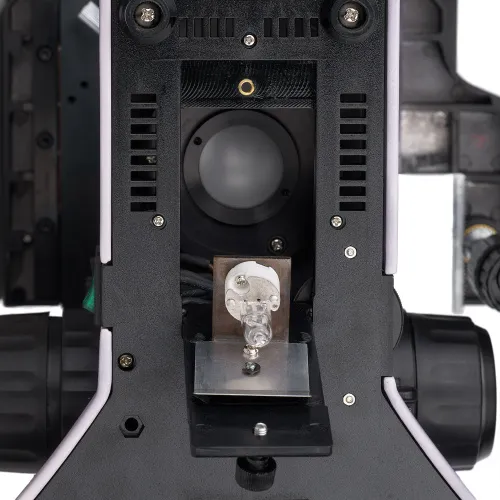

За осветлението се използват халогенни лампи с топла светлина, която не предизвиква умора дори при продължителна работа. Мощността на илюминатора на преминаваща светлина е 30 W, а на източника на отразена светлина – 50 W, което осигурява комфортна работа при микроскопия по метода на тъмното поле.

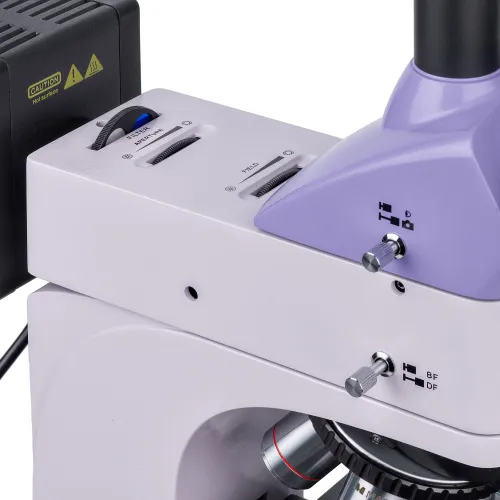

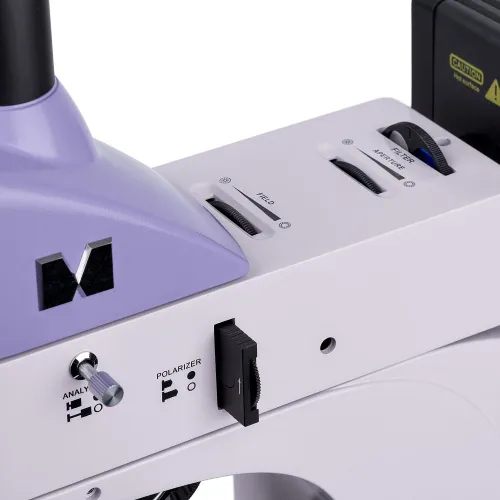

Системата за отразена светлина съдържа: устройство за метода на тъмното поле, устройство за поляризация, полева диафрагма и диафрагма на апертурата за метода с осветление на Кьолер, които могат да се центрират, и цветни филтри. Източникът на светлина също може да се центрира.

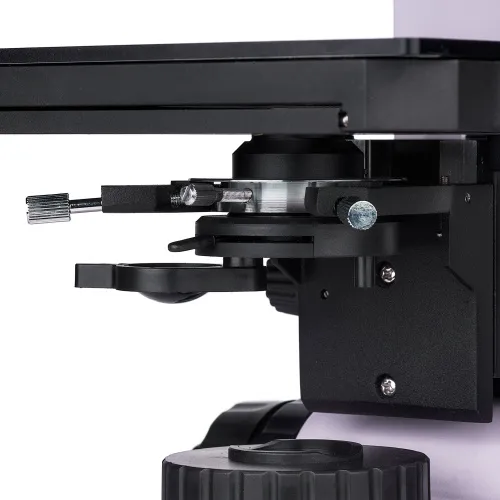

Системата за преминаваща светлина съдържа: кондензер със завъртаща се надолу леща за обективи с малко увеличение и диафрагма на апертурата и полева диафрагма за метода на Кьолер.

Предметна маса и фокусиращ механизъм

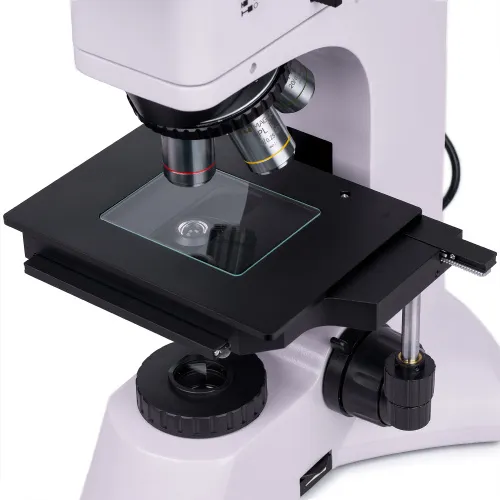

Образецът се премества с предметната маса по две оси. Височината на изследвания образец не трябва да превишава 20 mm. За работа с полупрозрачни проби масата има прозрачна стъклена плоча.

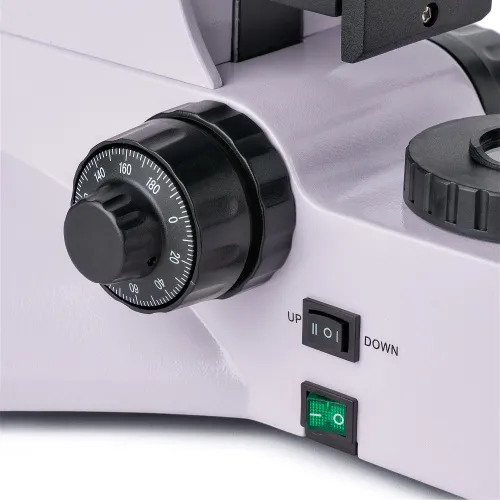

Регулирането на фокуса се извършва чрез коаксиални бутони за грубо и фино фокусиране, които се намират от двете страни на долната част на микроскопа. Това дава възможност на наблюдаващия да постави свободно ръцете си върху масата, вместо да ги държи вдигнати. Механизмът за грубо фокусиране има бутон за застопоряване от дясната страна и бутон за регулиране на затягането от лявата.

Принадлежности

Гамата съвместими с микроскопа MAGUS Metal 600 BD принадлежности включва: обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, окуляри, калибрационни образци и цифрови камери.

Основни характеристики на микроскопа:

• Наблюдения на непрозрачни плоски полирани образци с височина до 20 mm с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация
• Наблюдение на полупрозрачни образци в пропусната светлина
• Тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча с две позиции (100:0 и 0:100)
• Планахроматични обективи с голямо работно разстояние; BD означава „за методите на светлото поле и на тъмното поле“
• Илюминатор за преминаваща светлина – халогенна крушка 30 W, светлинен източник за отразена светлина – халогенна крушка 50 W, осигурява удобна работа за микроскопия по метода на тъмното поле
• Осветление на Кьолер (отразена светлина) с опция за центриране на източника на светлина, полева диафрагма и диафрагма на апертурата; цветни филтри
• Осветление на Кьолер (преминаваща светлина) с кондензер на Abbe, който може да се центрира и да се регулира по височина, завъртаща се надолу леща за кондензер за обективи с малко увеличение
• Широка гама напълно съвместими окуляри и обективи

Основни характеристики на камерата:

• Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
• Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
• 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния

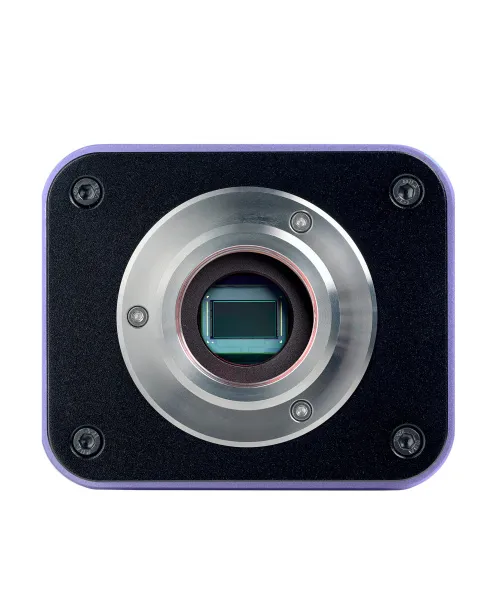

• Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

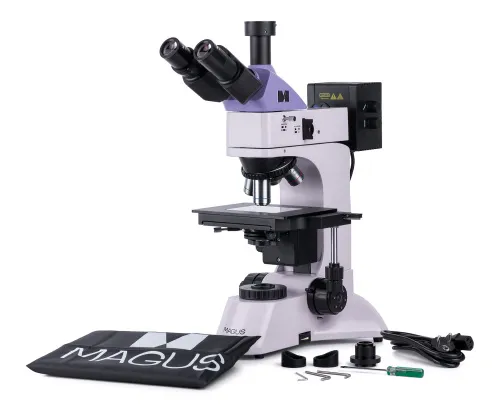

Комплектът включва:

• Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Течнокристален монитор MAGUS MCD40
• Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
• Илюминатор за отразена светлина с корпус на осветителното тяло
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
• Прозрачна плоча на предметната маса
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Променливотоков захранващ кабел
• Захранващ кабел на илюминатора за отразена светлина
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр.)
• Окуляр 15x/15 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 25x/9 mm (2 бр.)
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
• Калибрационен образец
