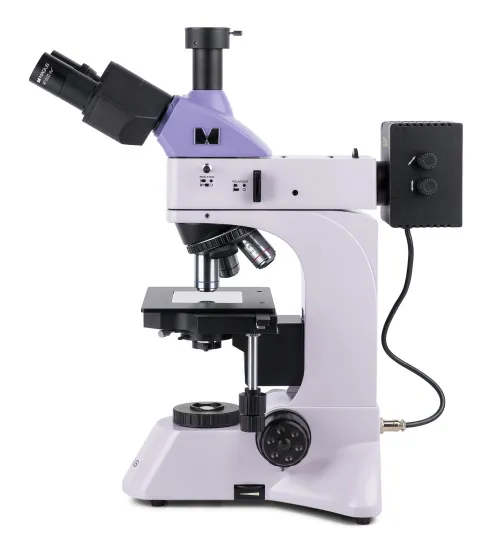

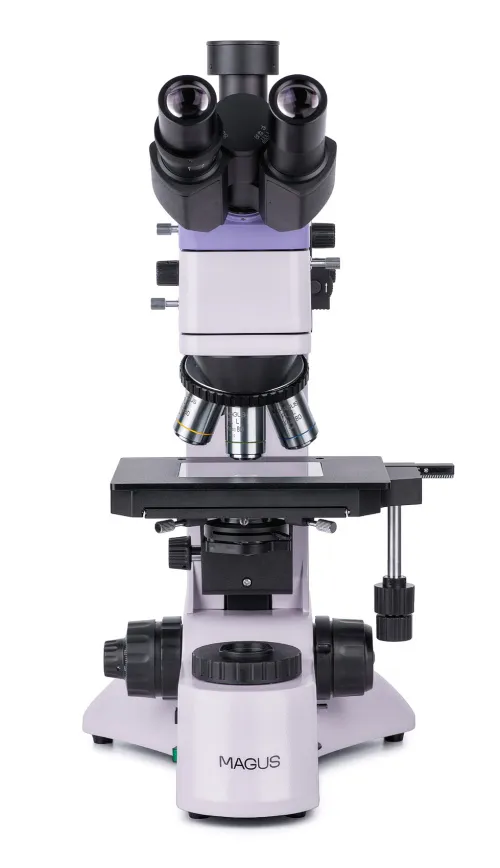

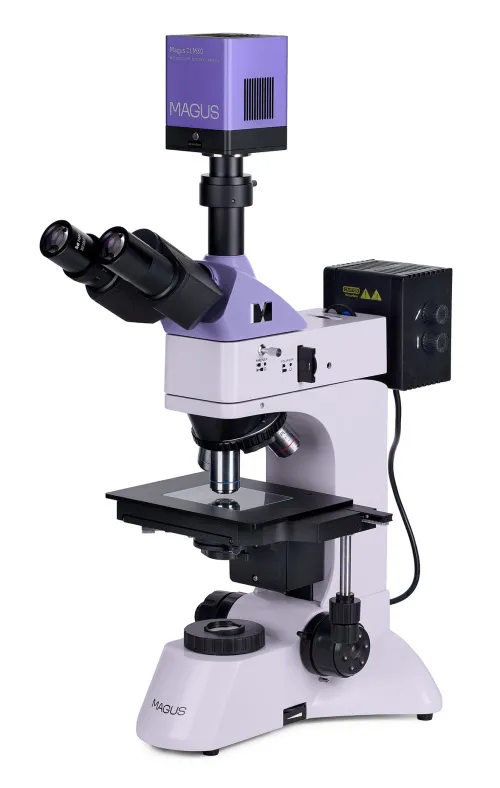

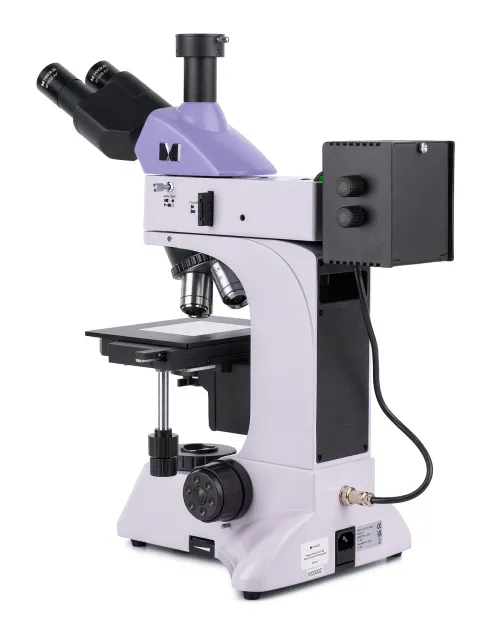

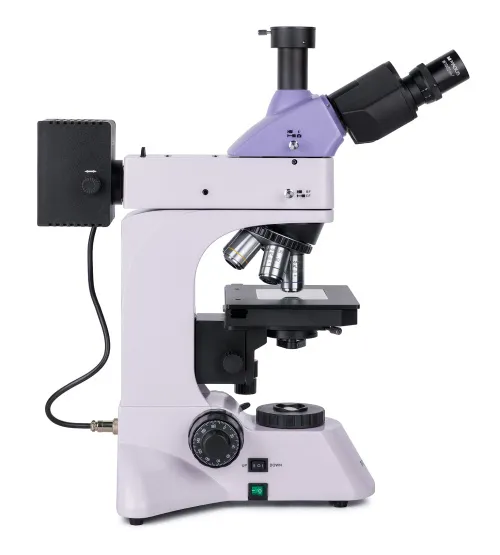

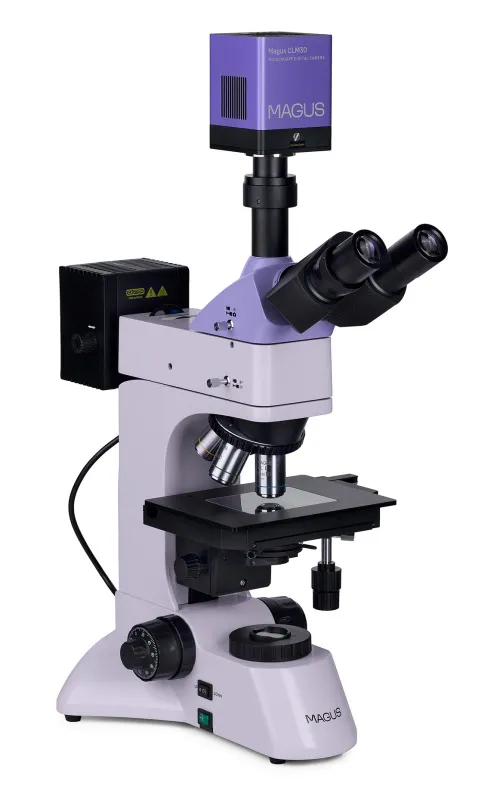

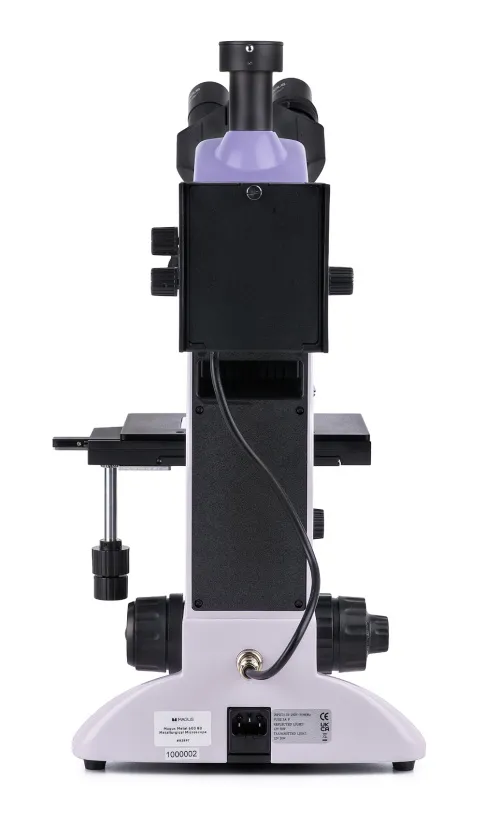

Металургичен цифров микроскоп MAGUS Metal D600 BD

Металургичният цифров микроскоп MAGUS Metal D600 BD е предназначен за изследване на обекти с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация. Този микроскоп се използва за изследване на метални и полупроводникови образци, както и на други плоски и полирани образци с висока отражателна способност. Чрез преминаваща светлина можете да изучавате полупрозрачни образци, като тънки покрития и уловени върху филтри частици. Микроскопът може да се използва в металургичната и машиностроителната промишленост, в инженерни лаборатории и лаборатории за контрол на качеството, както и в технически университети.

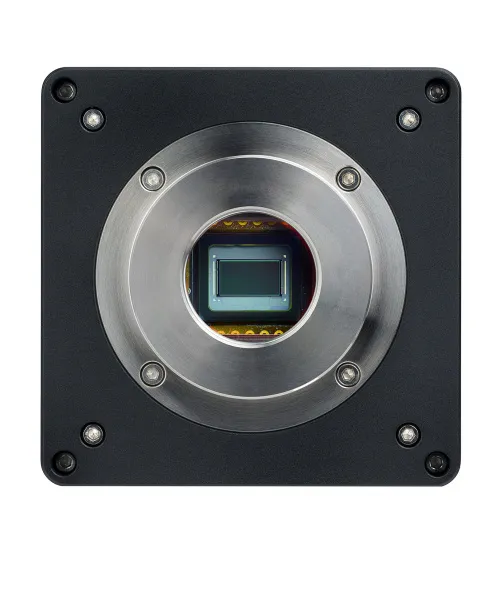

Цифрова камера

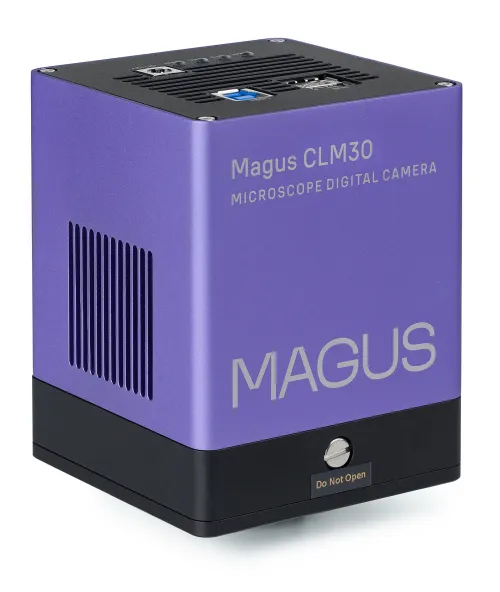

Цифровата камера MAGUS CLM30 е предназначена за микроскопия по метода на светлото поле и по метода на тъмното поле.
Камерата е оборудвана с 8,3 MP сензор и създава реалистични изображения с разделителна способност 3840x2160 px. Препоръчва се камерата да се използва с обективи с увеличение 4x, 10x, 20х и 40x. Когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли.
Видеото се записва с 45 fps или 70 fps в зависимост от резолюцията: те са плавни с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата улеснява работата с движещи се обекти и е подходяща за демонстрации в класна стая.

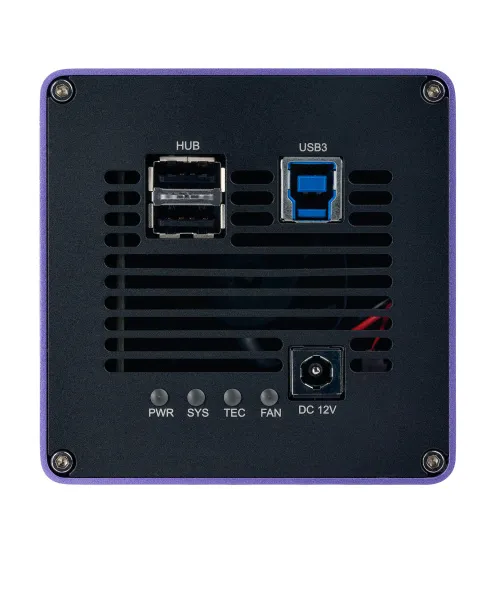

Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Оптика

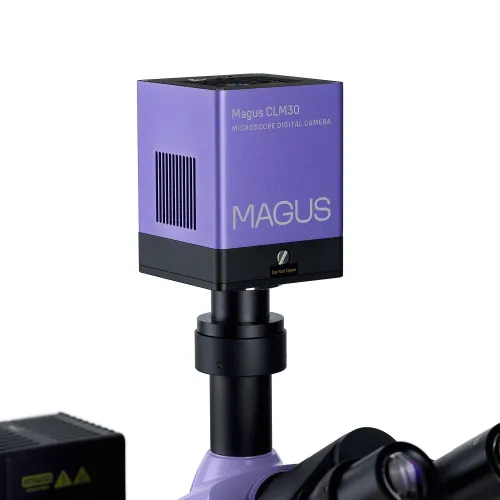

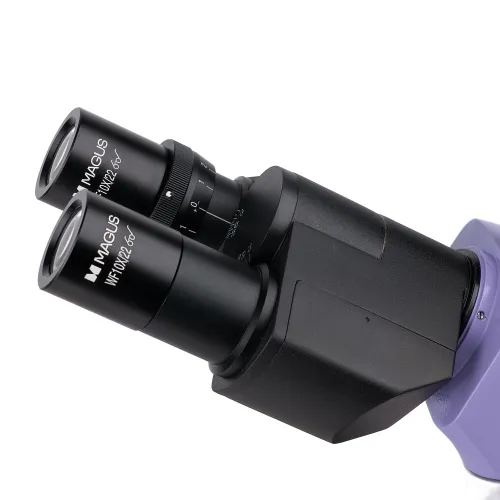

Тринокулярната глава има тринокулярна тръба, в която се монтира цифровата камера. Разделителят на лъча насочва светлина към камерата и има две позиции: 100:0 и 0:100. Светлинният лъч се насочва към окулярите или към тринокулярната тръба. Пръстенът за регулиране на диоптъра се намира на левия окуляр.

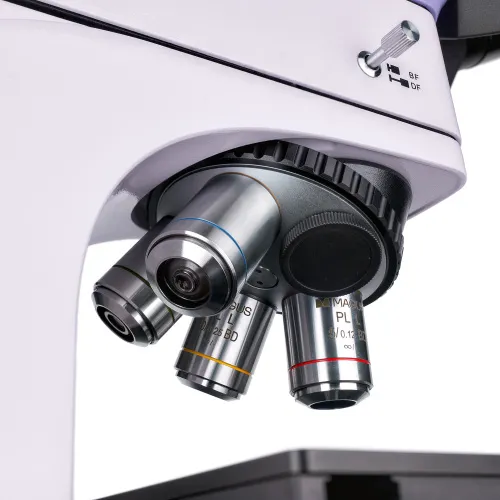

В базовата конфигурация увеличението на микроскопа е 50–400x. Допълнителни обективи и окуляри могат да повишат диапазона на увеличение. В микроскопа се използват планахроматични обективи с голямо работно разстояние за микроскопия по метода на светлото и тъмното поле. В револверната глава има пет слота за монтиране на обективи – в комплекта са включени четири обектива и има един по избор. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.

Осветление

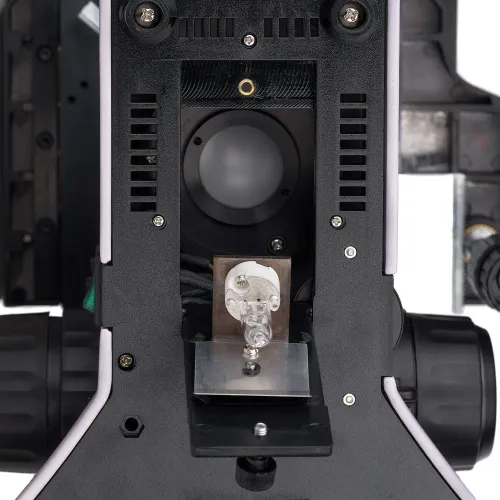

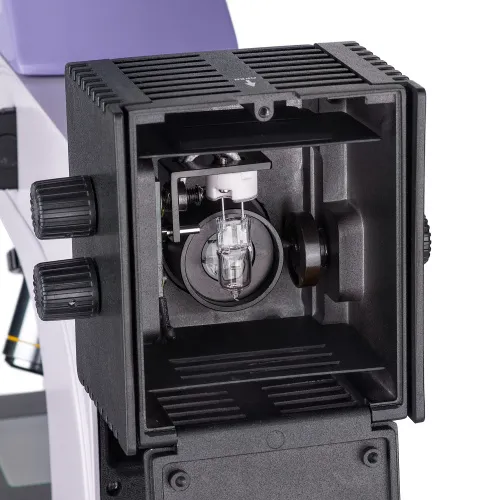

За осветлението се използват халогенни лампи с топла светлина, която не предизвиква умора дори при продължителна работа. Мощността на илюминатора на преминаваща светлина е 30 W, а на източника на отразена светлина – 50 W, което осигурява комфортна работа при микроскопия по метода на тъмното поле.

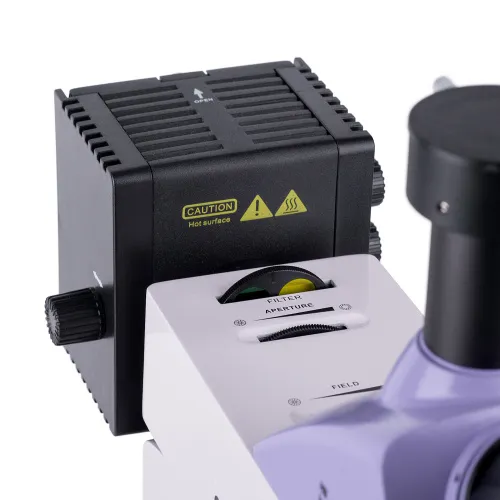

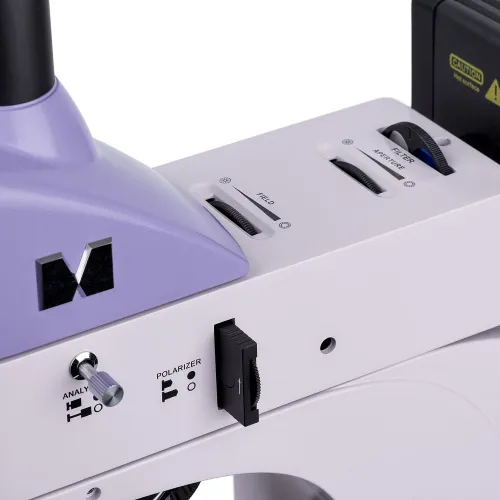

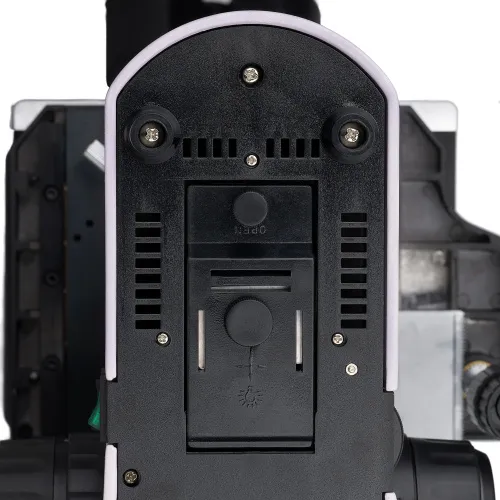

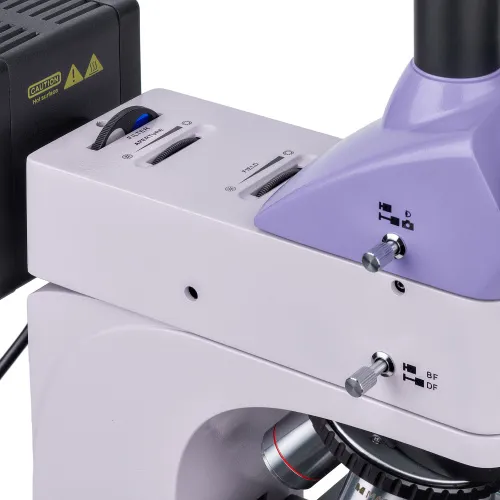

Системата за отразена светлина съдържа: устройство за метода на тъмното поле, устройство за поляризация, полева диафрагма и диафрагма на апертурата за метода с осветление на Кьолер, които могат да се центрират, и цветни филтри. Източникът на светлина също може да се центрира.

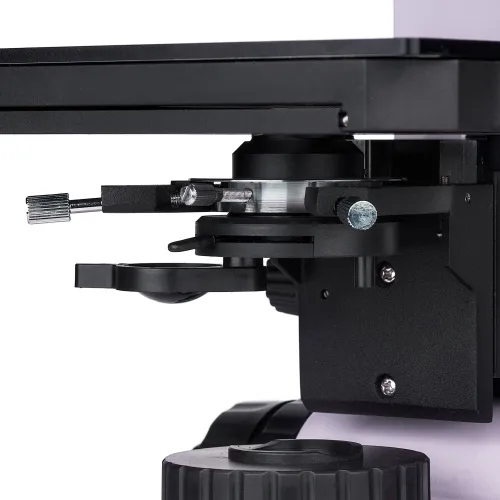

Системата за преминаваща светлина съдържа: кондензер със завъртаща се надолу леща за обективи с малко увеличение и диафрагма на апертурата и полева диафрагма за метода на Кьолер.

Предметна маса и фокусиращ механизъм

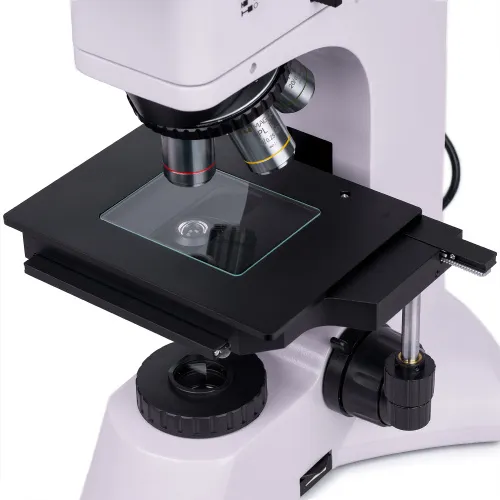

Образецът се премества с предметната маса по две оси. Височината на изследвания образец не трябва да превишава 20 mm. За работа с полупрозрачни проби масата има прозрачна стъклена плоча.

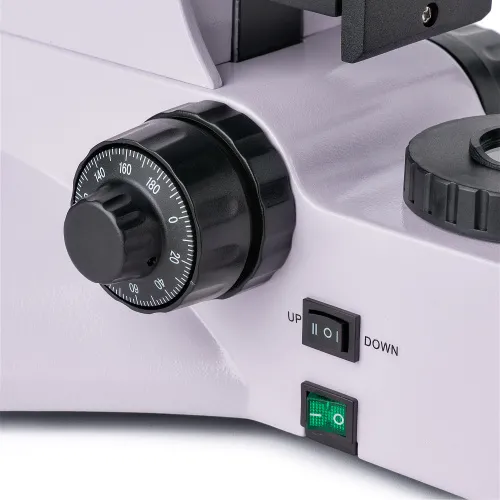

Регулирането на фокуса се извършва чрез коаксиални бутони за грубо и фино фокусиране, които се намират от двете страни на долната част на микроскопа. Това дава възможност на наблюдаващия да постави свободно ръцете си върху масата, вместо да ги държи вдигнати. Механизмът за грубо фокусиране има бутон за застопоряване от дясната страна и бутон за регулиране на затягането от лявата.

Принадлежности

Гамата съвместими с микроскопа MAGUS Metal 600 BD принадлежности включва: обективи с голямо фокусно разстояние за работа по методите на светлото и тъмното поле, окуляри, калибрационни образци и цифрови камери.

Основни характеристики на микроскопа:

• Наблюдения на непрозрачни плоски полирани образци с височина до 20 mm с отразена светлина при използване на микроскопските методи на светло поле, тъмно поле и поляризация
• Наблюдение на полупрозрачни образци в пропусната светлина
• Тринокулярна тръба за монтиране на цифрова камера и с разделител на лъча с две позиции (100:0 и 0:100)
• Планахроматични обективи с голямо работно разстояние; BD означава „за методите на светлото поле и на тъмното поле“
• Илюминатор за преминаваща светлина – халогенна крушка 30 W, светлинен източник за отразена светлина – халогенна крушка 50 W, осигурява удобна работа за микроскопия по метода на тъмното поле
• Осветление на Кьолер (отразена светлина) с опция за центриране на източника на светлина, полева диафрагма и диафрагма на апертурата; цветни филтри
• Осветление на Кьолер (преминаваща светлина) с кондензер на Abbe, който може да се центрира и да се регулира по височина, завъртаща се надолу леща за кондензер за обективи с малко увеличение
• Широка гама напълно съвместими окуляри и обективи

Основни характеристики на камерата:

• За микроскопски наблюдения по метода на светлото поле с обективи 4x, 10x, 20x и 40x
• Разделителна способност 8,3 MP: когато се работи с обективи с ниско увеличение, камерата ще Ви позволи да виждате по-фините детайли
• 45 fps и 70 fps при разделителни способности 3840x2160 px и 1920x1080 px за наблюдение на движещи се образци, видеозаписи и движение на пробите без трептене и забавяне
• Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно могат да се използват ниски скорости на затвора по време на снимки.
• Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.
• Интерфейс USB 3.0 за бързо и плавно прехвърляне на данни
• Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

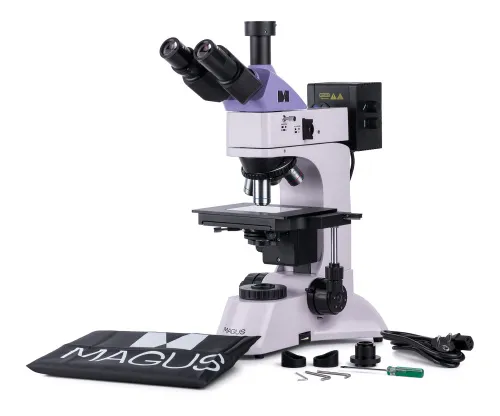

Комплектът включва:

• Цифровата камера MAGUS CLM30 (цифрова камера, USB кабел, адаптер за 12 V, 3 A, кутия, инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Основа с вход за захранване, светлинен източник за преминаваща светлина и кондензер, фокусиращ механизъм, предметна маса и револверна глава
• Илюминатор за отразена светлина с корпус на осветителното тяло
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
• Прозрачна плоча на предметната маса
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Променливотоков захранващ кабел
• Захранващ кабел на илюминатора за отразена светлина
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр.)
• Окуляр 15x/15 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 25x/9 mm (2 бр.)
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
• Калибрационен образец
