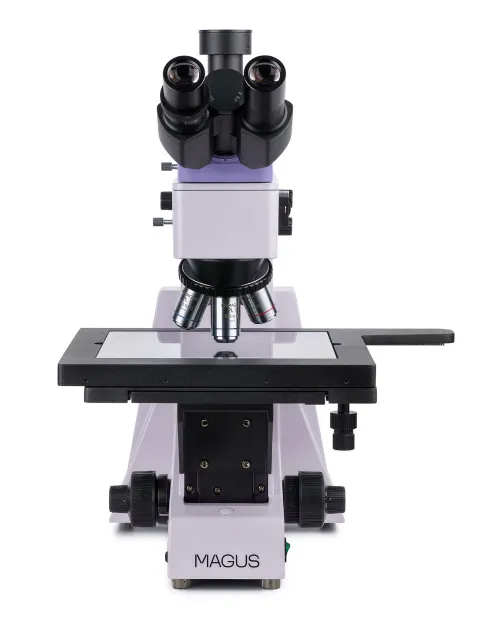

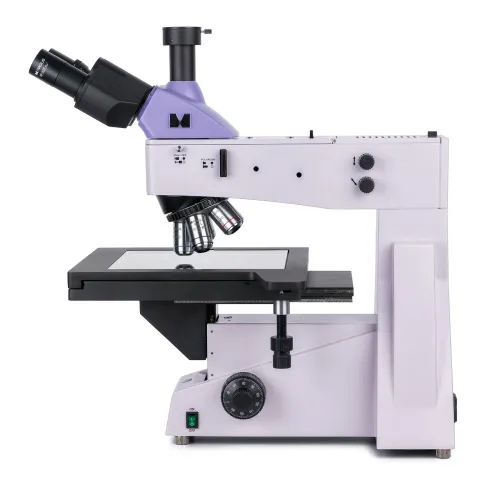

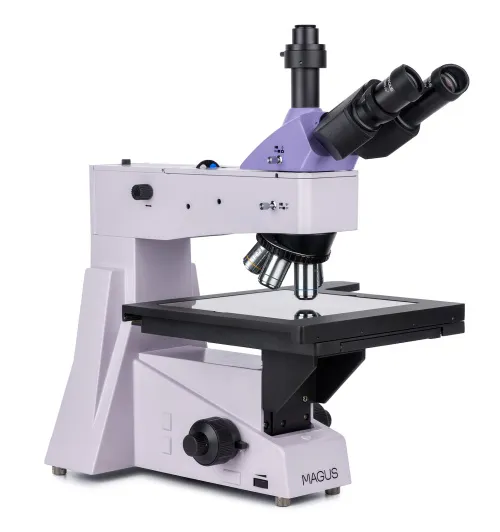

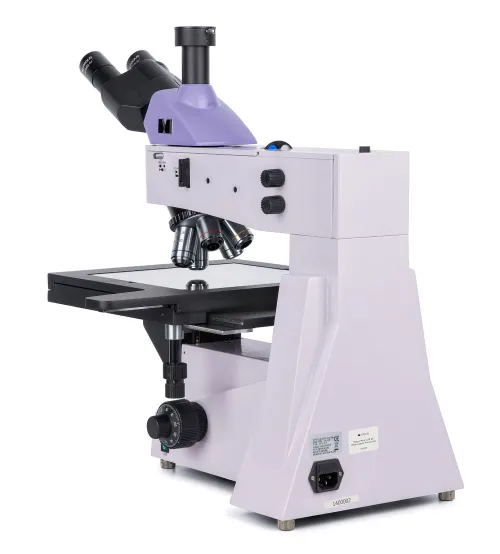

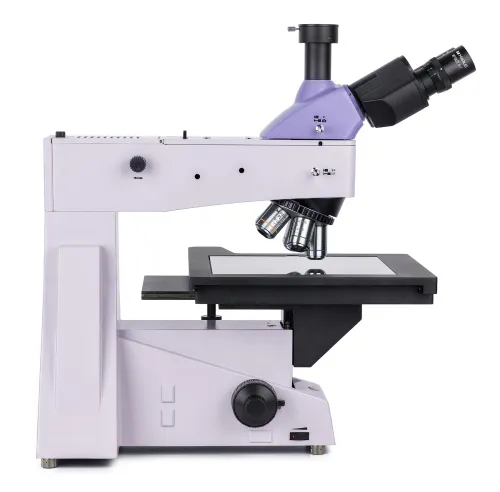

Металургичен микроскоп MAGUS Metal 650 BD

Металургичният микроскоп MAGUS Metal 650 BD е подходящ за наблюдение на повърхностите на фотомаски, интегрални схеми, печатни платки и други дълги и широки образци. Той е оборудван с голяма предметна маса, на която могат лесно да се поместват големи образци, и с фино фокусиране, с размер на делението на скалата за фино фокусиране 0,7 µm за лесно фокусиране при големи увеличения. Микроскопски техники за наблюдение по метода на светлото поле, тъмното поле и с поляризирана светлина. Микроскопът е подходящ за лаборатории за контрол на качеството, изследователски центрове и университетски факултети.

Оптика

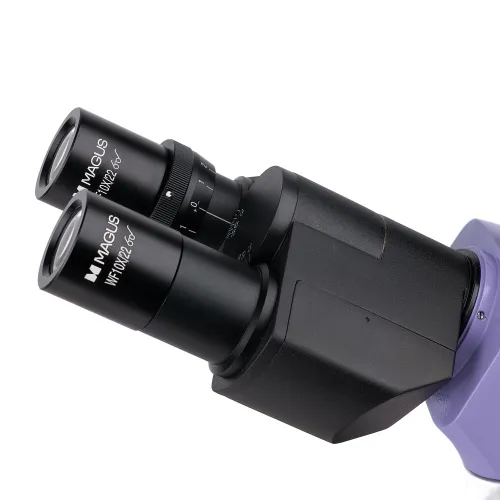

Тринокулярната глава има тринокулярна тръба за монтиране на цифрова камера. Бутонът за избор “светлина/камера” насочва светлинния лъч към камерата, за да се получат ярки и детайлни снимки и видеозаписи, които могат да се показват на външен екран. Камерата не е включена в базовата конфигурация. На левия окуляр има пръстен за регулиране на диоптрите за коригиране на изображението.

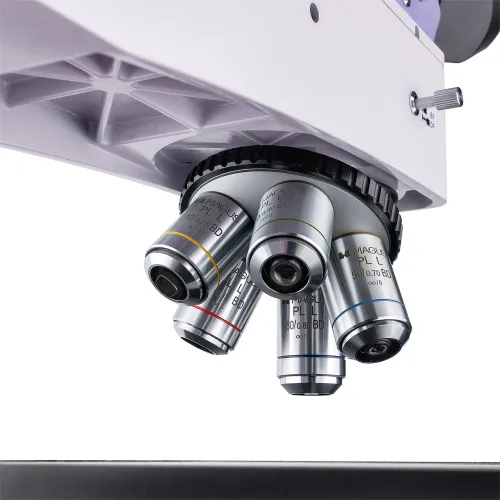

Планахроматичните обективи със символ BD са предназначени специално за микроскопия по метода на светлото и тъмното поле. Обективите са с голямо работно разстояние. В комплекта са включени пет броя, по един във всеки от слотовете на револверната глава. При необходимост всеки от монтираните обективи може да се замени бързо с друг. Коригирани до безкрайност оптични елементи с увеличение от 50x до 800x. Револверната глава с обективи е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път.

Осветление

Системата за осветление с отразена светлина е проектирана така, че всички наблюдения да бъдат възможно най-детайлни, независимо от използваните обектив и микроскопски метод. Източникът на светлина е халогенна крушка 50 W, която излъчва ярка равномерна и топла светлина. За регулиране на осветлението може да се използва методът на Колер, има цветни филтри и устройство за поляризация (вграден анализатор и поляризатор, който може да се демонтира). Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират. Осветителната система включва също устройство за метода на тъмното поле.

Предметна маса и фокусиращ механизъм

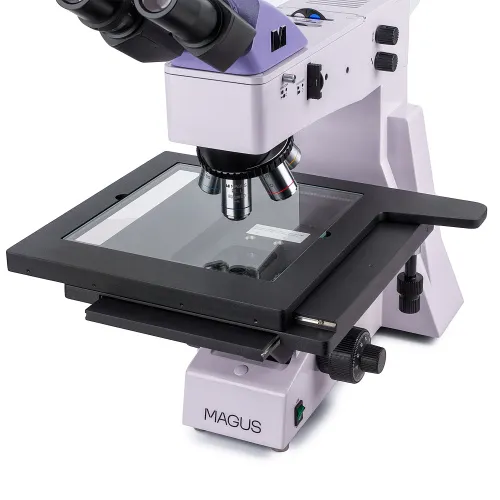

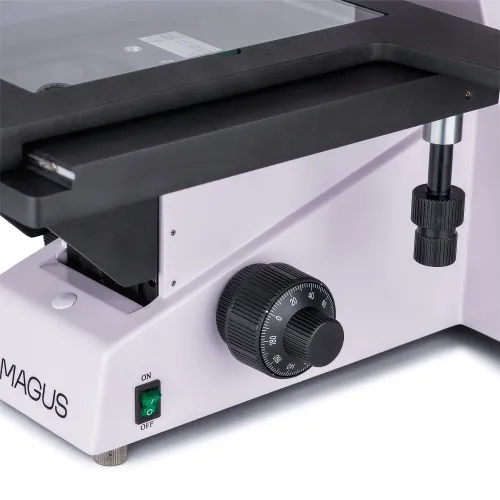

Специална характеристика на микроскопа е голямата предметна маса с размери 280 x 270 mm, с обхват на движение 204 mm по осите X и Y. Фокусирането се регулира чрез въртене на бутоните за грубо и фино фокусиране. Те се движат плавно и надеждно, и благодарение на стойността на деленията на скалата за фино фокусиране е възможна фина работа при големи увеличения. Грубото фокусиране има застопоряващ бутон и регулиране на затягането. Бутоните за фокусиране са разположени в основата на микроскопа и поради това можете да заемете отпусната и удобна позиция. Можете да поставите ръцете си върху масата, вместо да ги държите повдигнати.

Принадлежности

За да се възползвате максимално от микроскопа MAGUS Metal 650 BD, вземете допълнителни принадлежности: окуляри, обективи с голямо работно разстояние за наблюдение по метода на светлото и тъмното поле, калибрационни образци, цифрови фотоапарати.

Основни характеристики:

• Прецизно фокусиране: размер на делението на скалата за фино фокусиране 0,7 µm; грубото фокусиране има застопоряващ се бутон и регулиране на затягането
• Голяма предметна маса за наблюдение на дълги и широки обекти, голям диапазон на преместване на предметната маса по две оси
• Планахроматични оптични елементи, тринокулярна глава с разделител на лъча 100:0 и 0:100, тринокулярна тръба за монтиране на камера

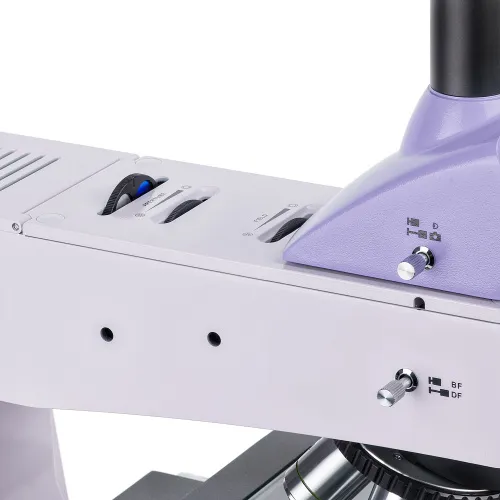

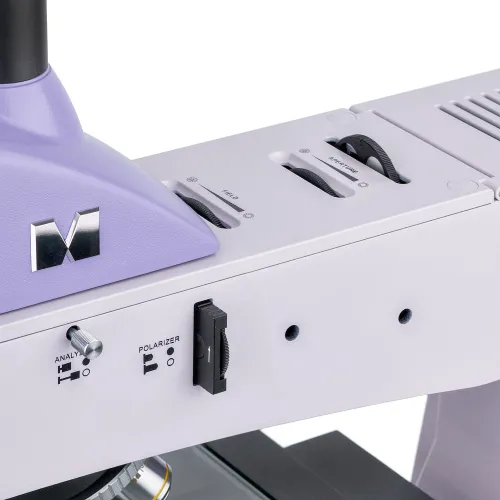

• Източникът на светлина, диафрагмата на апертурата и полевата диафрагма могат да се центрират, регулиране на осветлението на Кьолер, устройство за поляризация, комплект цветни филтри, микроскопия по метода на тъмното поле
• Илюминатор – халогенна лампа 50 W със захранване 220 V и регулиране на яркостта
• Допълнителни принадлежности

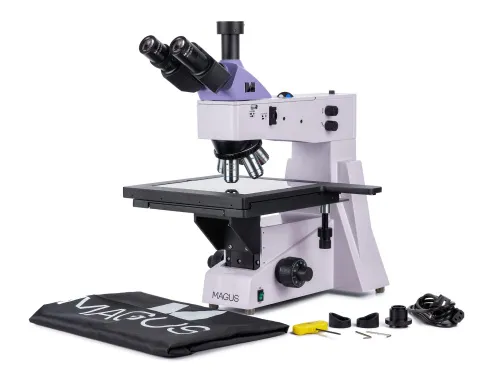

Комплектът включва:

• Основа с вход за захранване, илюминатор за отразена светлина, фокусиращ механизъм, предметна маса и револверна глава
• Тринокулярна глава
• Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 BD WD 9,7 mm
• Планахроматичен обектив с корекция до безкрайност: PL L10x/0,25 BD WD 9,3 mm
• Планахроматичен обектив с корекция до безкрайност: PL L20x/0,40 BD WD 7,2 mm
• Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 BD WD 2,5 mm
• Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 BD WD: 0,8 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
• Адаптер за C-образна монтировка 1x
• Шестостенен ключ
• Променливотоков захранващ кабел
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 12,5x/14 mm (2 бр.)
• Окуляр 15x/15 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 25x/9 mm (2 бр.)
• Планахроматичен обектив с корекция до безкрайност: PL L40x/0,60 BD WD 3,0 mm
• Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 BD WD: 1,9 mm
• Планахроматичен обектив с корекция до безкрайност: PL L100х/0,85 (сух) BD WD: 0,4 mm
• Цифрова камера
• Калибрационен образец
