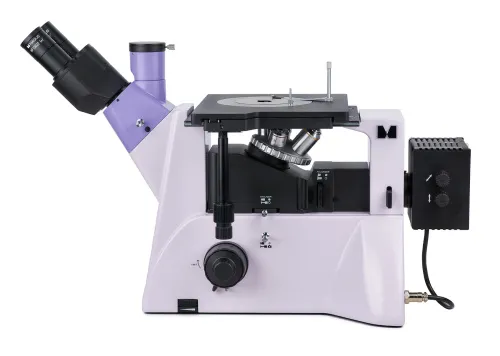

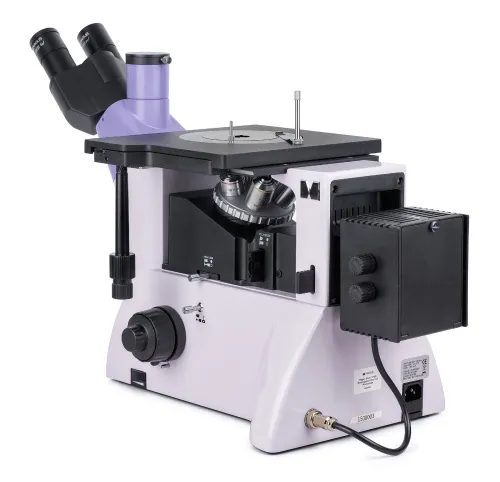

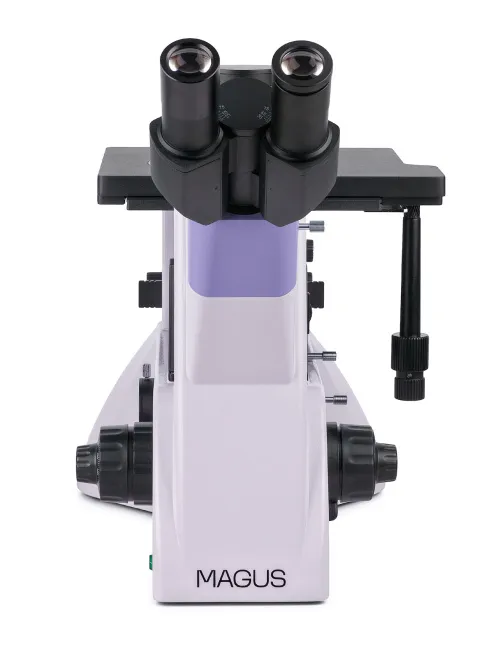

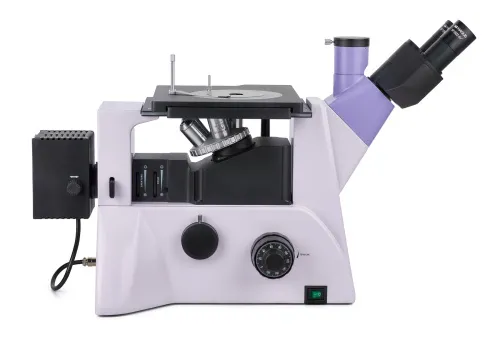

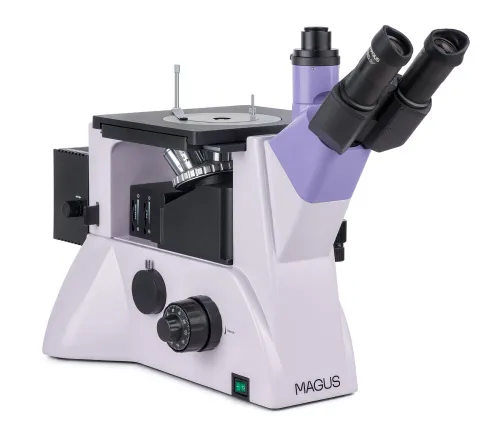

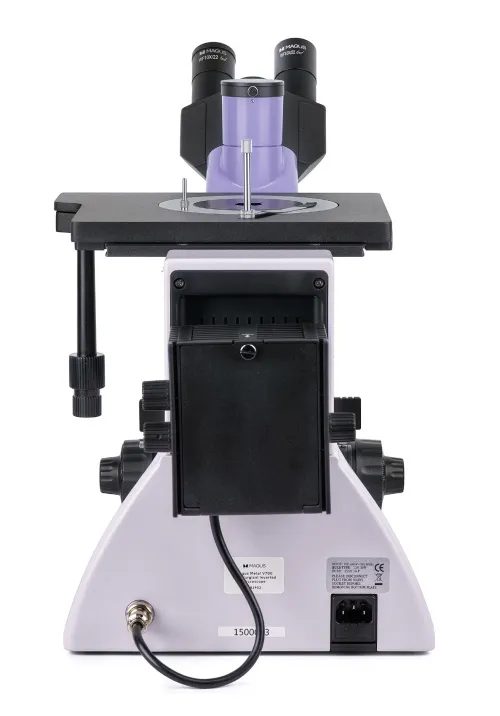

Металургичен инвертиран микроскоп MAGUS Metal V700
Увеличение: 50–1000х. Тринокулярна глава, планахроматични обективи с корекция до безкрайност, халогенен илюминатор за отразена светлина 30 W
ИД на продукт | 82902 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018447 |
Размер на опаковката (Д x Ш x В) | 49x34x68 cm |
Транспортно тегло | 16.5 kg |
Металургичният инвертиран микроскоп MAGUS Metal V700 е предназначен за изследване на микроструктурата на метали, сплави и полупроводникови материали с отразена светлина. Предметната маса може да издържа образци до 2 kg (само долната повърхност на образеца трябва да бъде плоска). Другите части на образеца не се нуждаят от обработка и могат да бъдат с всякаква форма. Микроскопът е предназначен за наблюдения по метода на светлото поле и с поляризирана светлина, има страничен порт за камера и тринокулярна тръба, подходящ е за голям брой лабораторни и промишлени приложения.
Оптика

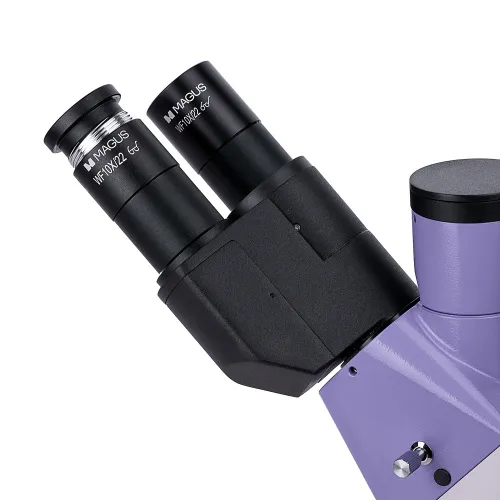

Микроскопът е оборудван с тринокулярна глава със специална конструкция – позицията на окулярите може да се регулира; има възможност за завъртане на 180°. Цифровата камера се монтира в страничния порт за камера на тялото на микроскопа, а мониторът се монтира в тринокулярната тръба на главата на микроскопа. Разделянето на лъчите в тялото е 100:0/0:100, а на тринокулярната глава – 50:50 и 100:0.

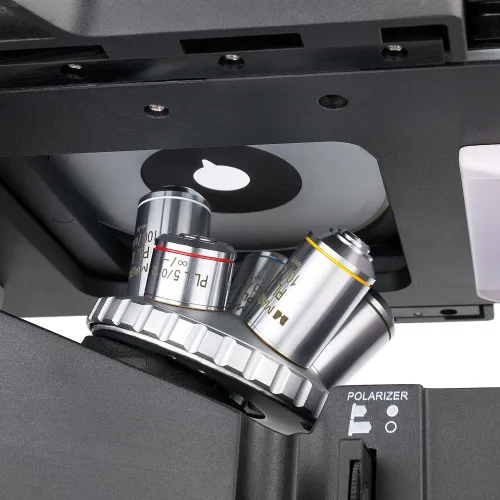

Револверната глава е разположена под изследвания образец и има 5 слота за обективи (всичките те са включени в базовата конфигурация). Всички обективи са планахроматични с корекция до безкрайност, с дълги работни разстояния. Вместо всеки от доставените обективи, може да се монтира допълнителен обектив. В базовата конфигурация увеличението на микроскопа е от 50х до 1000x.
Осветление

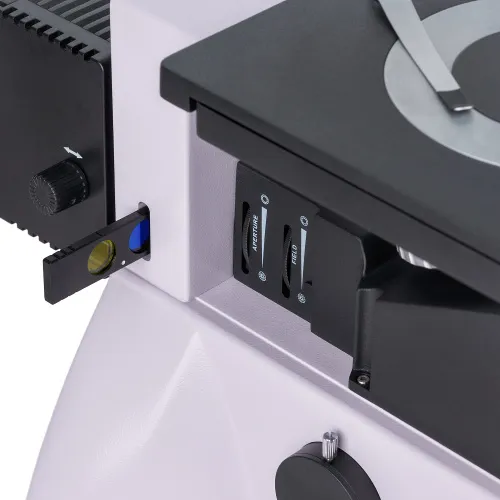

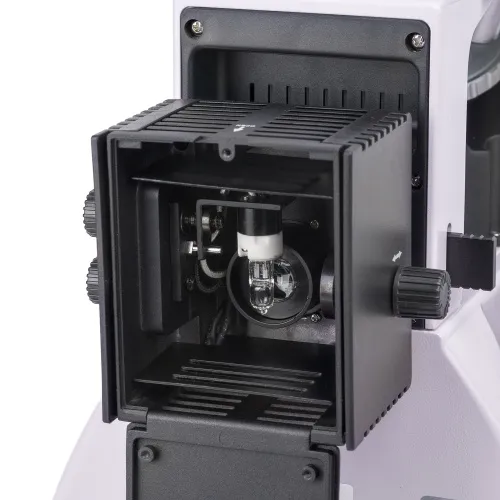

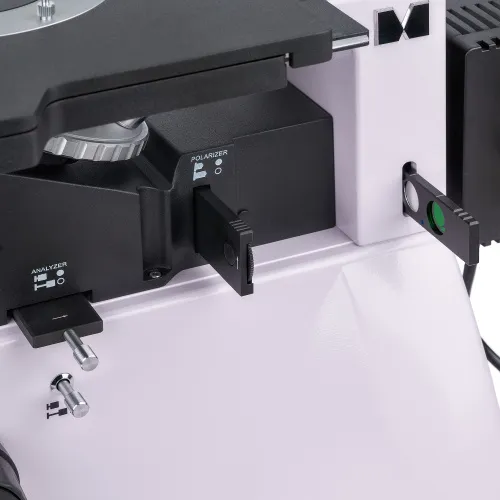

Илюминаторът за отразена светлина има халогенна крушка с мощност 30 W с регулируема яркост. Към кожуха на лампата се подава променливотоково захранване. Той е с достатъчна яркост за извършване на наблюдения с всички приложени обективи, като се използват микроскопските методи на светлото поле и поляризация. Има опция за регулиране на осветлението на Кьолер и източникът на светлина може да се регулира по три оси. За промяна на предаването на цветовете при микроскопска фотография могат да се използват цветни филтри. Има устройства за поляризация – анализатор и поляризатор, като и двете устройства могат да се демонтират.
Предметна маса и фокусиращ механизъм

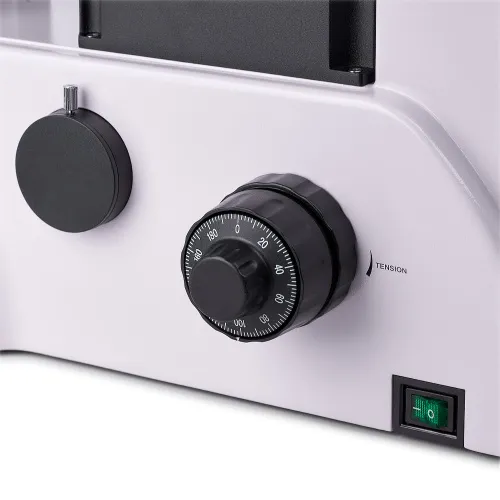

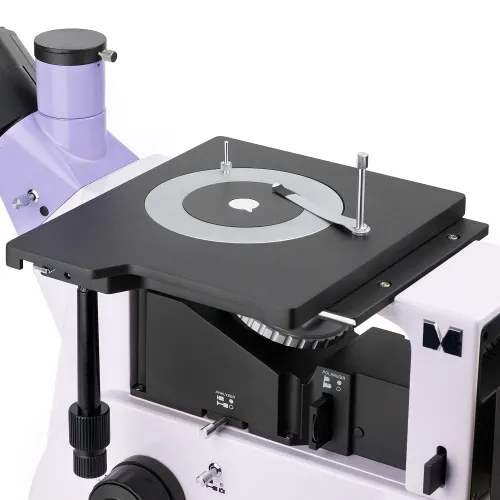

Кръгла въртяща се носеща плоча с отвори 10 mm, 20 mm или 30 mm, която е вкарана в предметната маса, а образецът се закрепва чрез държач за образци. Предметната маса е доста голяма (242x200 mm) и се движи със закрепения на нея образец по две оси. Можете да регулирате отчетливостта на изображението чрез бутоните за грубо и фино фокусиране. Можене да регулирате затягането на бутона за грубо фокусиране, а има и бутон за застопоряване.
Принадлежности
Допълнителните принадлежности позволяват да се възползвате максимално от микроскопа MAGUS Metal V700. Има окуляри, планахроматични обективи с голямо работно разстояние, калибрационни образци и цифрови камери.
Основни характеристики:
- Изследване на големи и тежки образци чрез микроскопските методи на светлото поле и поляризация; може да се наблюдава само една страна на образеца
- Голяма предметна маса, кръгли въртящи се плочи на масата, с отвори 10 mm, 20 mm и 30 mm
- По време на монтажа тринокулярната глава може да се завърта на 180°
- Две опции за монтиране на цифрова камера и монитор: на тринокулярната глава с разделяне на лъча 50:50 или 100:0 или на тялото на микроскопа с разделяне на лъча 100:0 или 0:100
- Наблюдения с отразена светлина, източник на светлина – халогенна крушка 30 W с регулируема яркост
- Настройка на осветлението на Кьолер, анализатор и поляризатор, които могат да се демонтират и светлинен източник, който може да се центрира
- Голям набор от допълнителни принадлежности за разширяване на възможностите на микроскопа

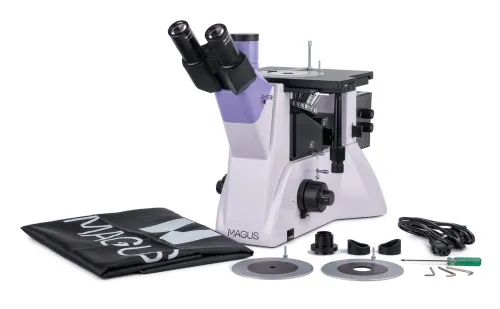

Комплектът включва:
- Основа с вход за захранване, фокусиращ механизъм, предметна маса и револверна глава
- Илюминатор за отразена светлина с корпус на осветителното тяло
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL L5x/0,12 WD 26,1 mm
- Планахроматичен обектив с корекция до безкрайност: PL L10х/0,25 WD 20,2 mm
- Планахроматичен обектив с корекция до безкрайност: PL L20х/0,40 WD 8,80 mm
- Планахроматичен обектив с корекция до безкрайност: PL L50х/0,70 WD 3,68 mm
- Планахроматичен обектив с корекция до безкрайност: PL L100x/0,85 (сух) WD 0,40 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Адаптер за C-образна монтировка 1x
- Шестостенен ключ
- Променливотоков захранващ кабел
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност: PL L40х/0,60 WD 3,98 mm
- Планахроматичен обектив с корекция до безкрайност: PL L60x/0,70 WD 2,08 mm
- Планахроматичен обектив с корекция до безкрайност: PL L80x/0,80 WD 1,25 mm
- Цифрова камера
- Калибрационен образец
ИД на продукт | 82902 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018447 |
Размер на опаковката (Д x Ш x В) | 49x34x68 cm |
Транспортно тегло | 16.5 kg |
Тип | светлина/оптичен, металургичен |
Глава | тринокулярни |
Глава | Siedentopf, може да се завърта на 180° |
Ъгъл на наклон на главата | 45° |
Увеличение, x | 50–1000 базово (*опция: 50–1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични с корекция до безкрайност: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (сух); парфокално разстояние 45 mm (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 242x200 |
Диапазон на движение на предметната маса, mm | 30/30 |
Характеристики на предметната маса | двуосна механична, кръгла въртяща се носеща плоча в центъра с Ø130 mm и с отвори Ø10 mm, Ø20 mm и Ø30 mm |
Диафрагма | вградена апертура и полева |
Фокусиране | коаксиален, грубо (с регулиране на затягането на механизма за грубо фокусиране и бутон за застопоряване) и фино (0,002 mm) |
Осветление | халогенно |
Регулиране на яркостта | ✓ |
Захранване | 220±22 V, 50 Hz, променливотокова мрежа |
Тип на светлинния източник | 12 V/30 W |
Светлинни филтри | зелен, син, жълт, матов |
Диапазон на работната температура, °C | 5...+35 |
Допълнително | анализатор и поляризатор, които могат да се демонтират |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Приложение | металургичен |
Място на осветлението | долно |
Метод за изследване | на светлото поле, поляризация |
Торбичка/калъф/чанта в комплект | покривало против прах |
