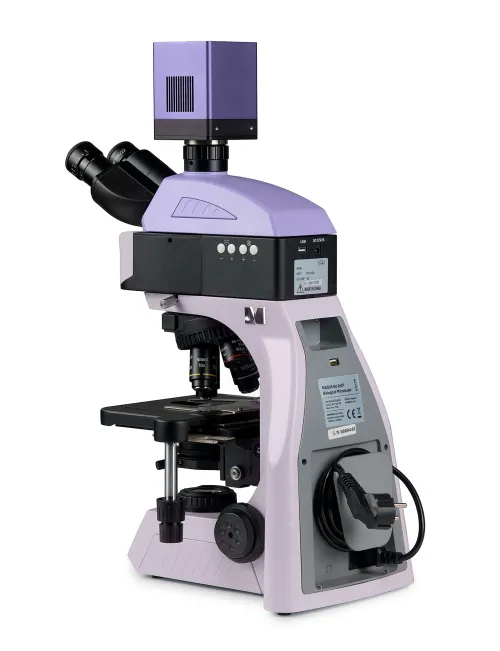

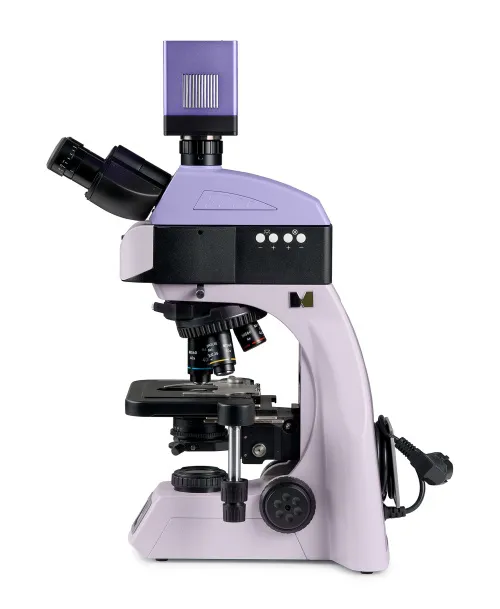

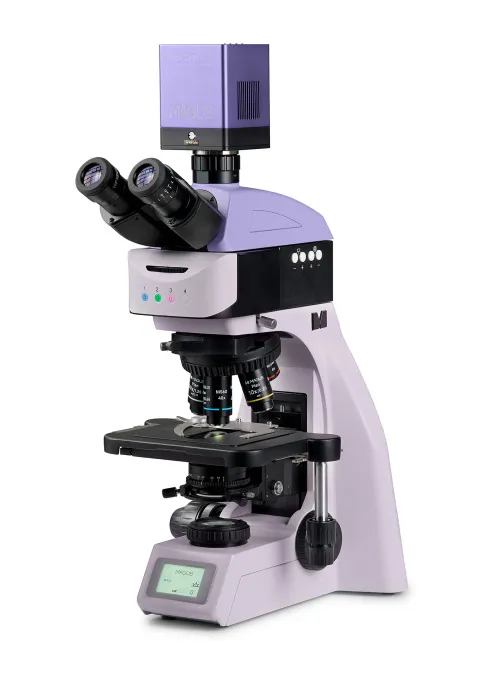

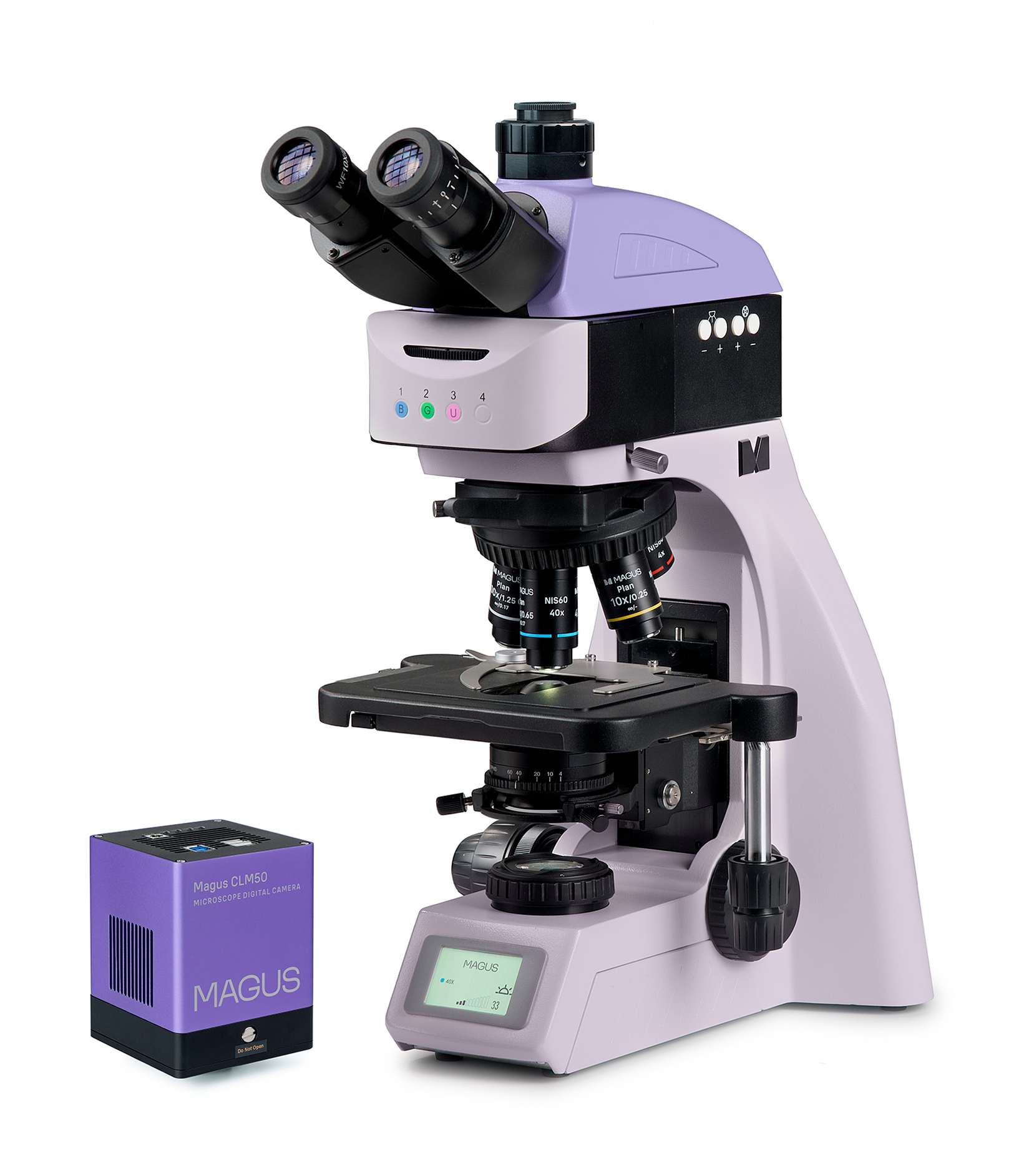

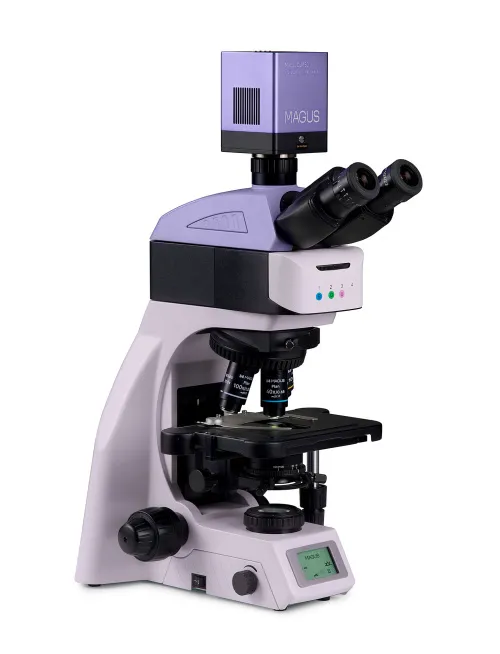

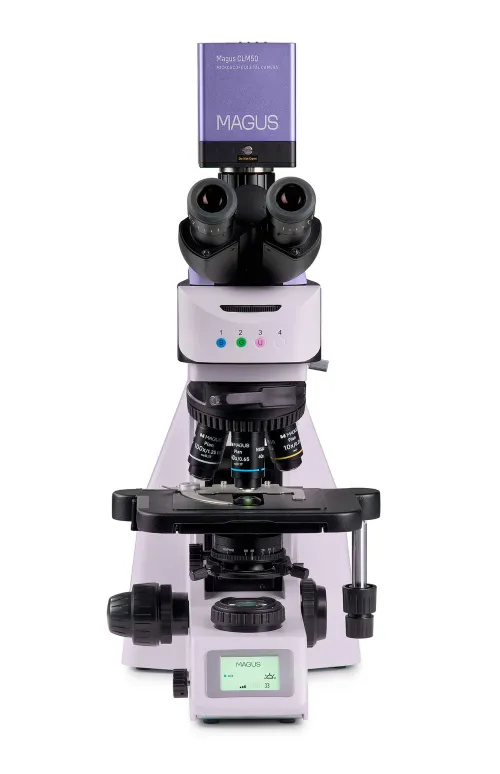

Флуоресцентен цифров микроскоп MAGUS Lum D460L

Микроскопът е предназначен за наблюдение на образци с отразена светлина по метода на флуоресцентната микроскопия и в преминаваща светлина по метода на светлото поле. С допълнителни принадлежности можете да използвате и методите на тъмното поле, простата поляризация и фазовия контраст. Кодираната револверна глава поддържа удобно за наблюдение ниво на яркостта при смяна на обективите. Системата за интелигентен контрол на осветлението на микроскопа подобрява удобството и скоростта на ежедневната работа на изследователя. Интелигентните функции помагат на обучаващите се да вникнат лесно в професията и да натрупат необходимия им професионален опит. Флуоресцентната микроскопия се базира на способността на веществата да излъчват светлина, когато са възбудени от светлина с определена дължина на вълната. На MAGUS Lum D460L образците се възбуждат със синя, зелена и ултравиолетова светлина. Дължината на вълната на излъчената светлина е по-голяма от дължината на вълната на възбуждащата светлина. Някои образци показват собствена флуоресценция, докато други трябва да бъдат третирани с флуорохроми. Микроскопът е оборудван с 1,7 MP камера с USB 3.0 интерфейс. Камерата се свързва с компютър и показва изображението на екрана си. Софтуерът допълва системата с функции за анализ и документиране. Микроскопът се използва в медицински заведения и лаборатории, изследователски организации, центрове по криминалистика, промишлени и екологични организации, фармацевтични компании и образователни институции.

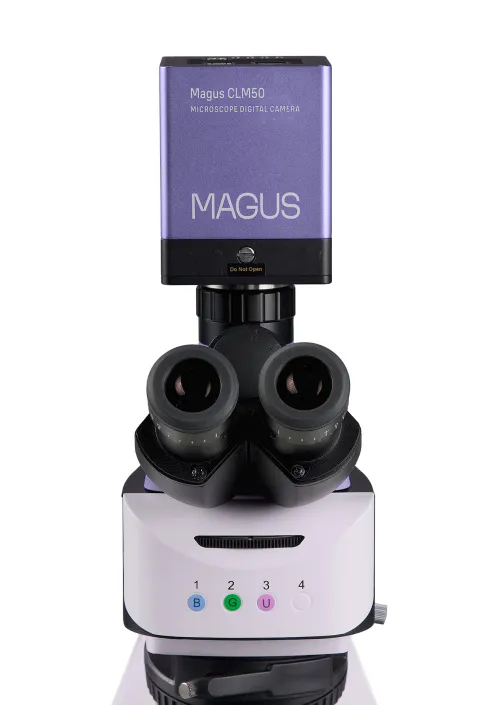

Цифрова камера

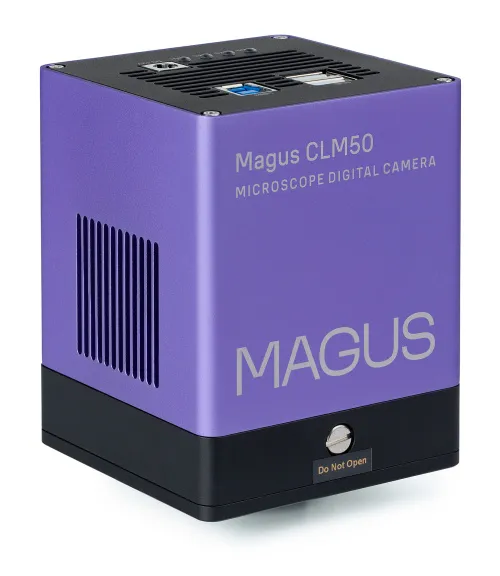

Цифровата камера MAGUS CLM50 е предназначена за използване по метода на флуоресцентната микроскопия и по метода на тъмното поле. Камерата е оборудвана с 1,7 MP сензор и произвежда реалистично изображение с разделителна способност 1600x1100 px. Правят се видеозаписи с максимална разделителна способност при 33 fps. Видеата са плавни, с меки и фини преходи между кадрите. Движението на пробата се показва в реално време без закъснение. Камерата осигурява удобна работа с движещи се обекти и е подходяща за провеждане на демонстрации в класната стая. Камерата е снабдена с интерфейс USB 3.0. Скоростта на предаване на данни е 10 пъти по-висока от тази на камерите с USB 2.0. Високоскоростната камера се препоръчва за професионални лаборатории, изследвания или университетско обучение.

Глава на микроскопа

Тринокулярна, с коригирана до безкрайност оптика. Окулярните тръби се въртят на 360°. Потребителят може да регулира височината на окуляра, за да отговаря на неговия ръст. В тринокулярната тръба е монтирана цифрова камера. Съотношението на разделяне на лъча е фиксирано на 50/50. Вертикалната тръба осигурява увеличение от 0,55x. Когато се сдвои с включения адаптер 1x, крайното увеличение на камерата е 0,55x. Когато изчислявате зрителното поле и увеличението на екрана за всеки обектив, използвайте общ коефициент от 0,55x. Основната конфигурация включва окуляри 10x/22 mm с регулиране на диоптъра и голямо разстояние от очите за работа с очила. Плоски гумени чашки на окулярите предпазват очилата от надраскване.

Револверна глава и обективи

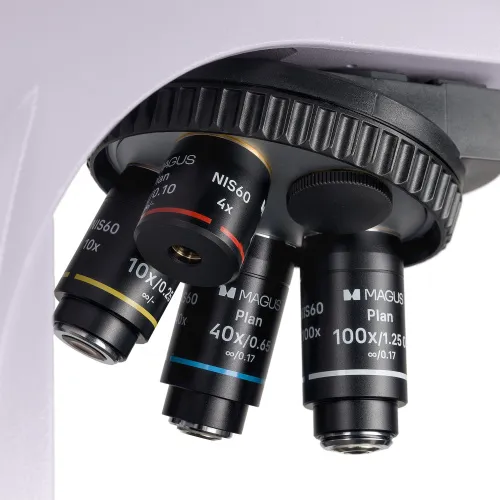

Кодираната револверна глава за пет обектива е ориентирана навътре: потребителят може да вижда поставения в оптичния път обектив, а пространството над предметната маса е свободно. В свободния слот може да бъде монтиран допълнителен обектив, за да се постигне още по-голямо увеличение. Парфокалното разстояние е 60 mm. Обективът с 40x увеличение и увеличена работна дистанция от 1,5 mm осигурява допълнителна защита на предната леща от контакт с имерсионното масло при завъртане на главата. Над револверната глава има слот с букса за анализатор.

Поддържане на комфортно ниво на яркост в преминаващата светлина при промяна на увеличението Обективите с различни увеличения предават светлината с различни нива на интензитет и затова при всяка смяна на обектив се налага регулиране на яркостта на светлината. Преминаването от обектив с по-голямо към обектив с по-малко увеличение причинява умора на очите, тъй като яркостта на изображението в окулярите се увеличава рязко. MAGUS Lum D460L, който е оборудван с интелигентен контрол на яркостта, решава този проблем. Микроскопът запаметява яркостта за всеки избран от потребителя обектив и задава автоматично съответната яркост при завъртане на револверната глава. Интелигентното управление намалява необходимото време за регулиране на яркостта. MAGUS Lum D460L увеличава комфорта на потребителя и пести време, дори когато работата изисква честа смяна на увеличението.

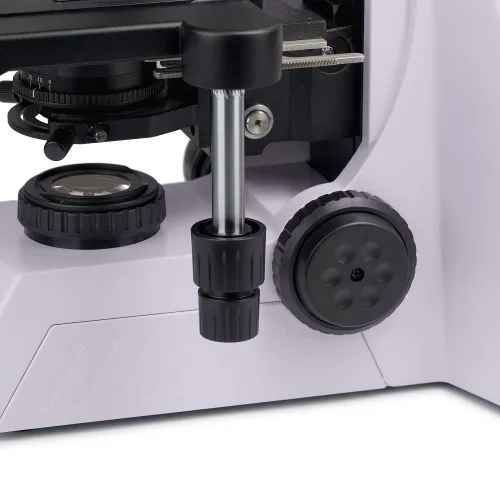

Фокусиращ механизъм

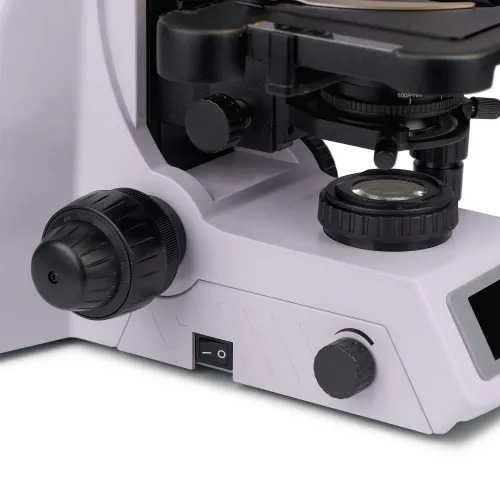

Коаксиални бутони за грубо и фино фокусиране. Бутонът за грубо фокусиране се намира от лявата страна. Бутоните за фино фокусиране се намират от двете страни, десният бутон има специални вдлъбнатини за пръстите. Пръстенът от лявата страна регулира усилието при грубото фокусиране. Потребителят настройва удобното за работа усилие.

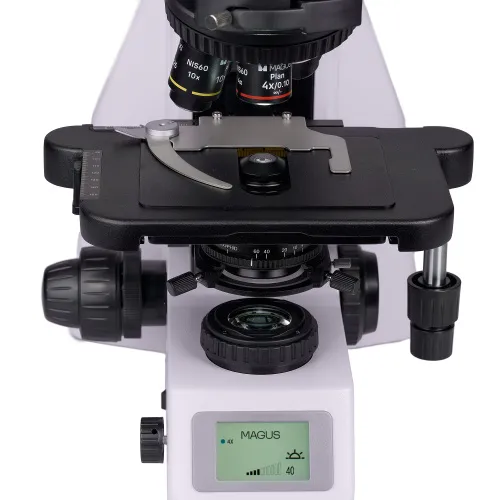

Предметна маса

Предметната маса няма зъбна рейка и пиньон по оста X, което подобрява ергономичността. Задвижваният с ремък механизъм осигурява възможност за плавно преместване на образеца. Държачът за образеца е закрепен с два винта и може да се отстранява лесно по време на ръчно сканиране. Дългата ръкохватка за управление на предметната маса осигурява комфорт на потребителя: ръката лежи върху масата без напрежение.

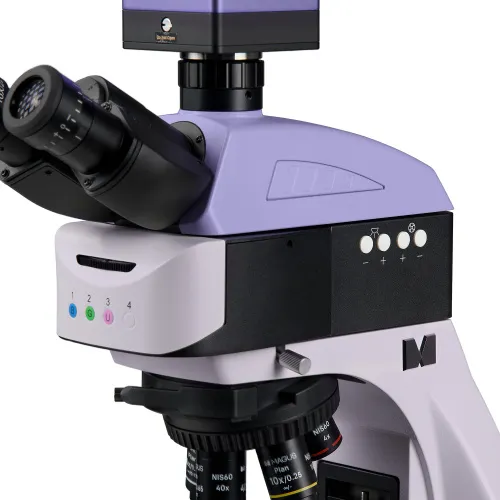

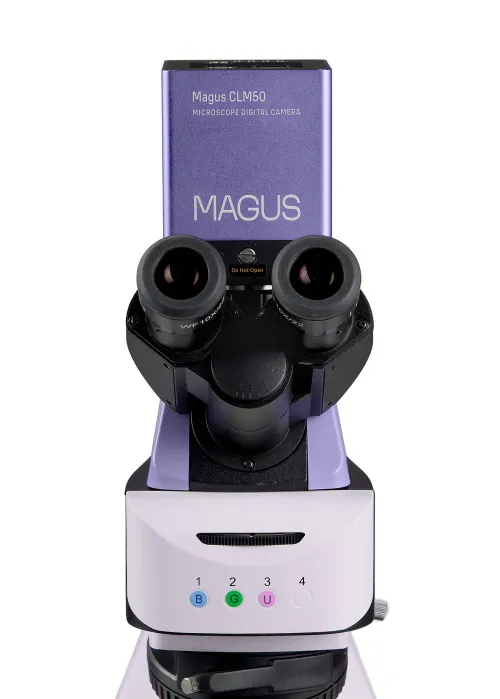

Моторизирана флуоресцентна приставка

Вътре в приставката има 4-позиционна въртяща се глава с три широколентови флуоресцентни филтъра с различна дължина на вълната: син (В), зелен (G) и ултравиолетов (UV). Необходимият филтър се въвежда в оптичния път чрез натискане на бутона. Единият бутон на приставката завърта въртящата се глава към следващия филтър по посока на часовниковата стрелка, а другият завърта въртящата се глава обратно на часовниковата стрелка. Едно положение на въртящата се глава съответства на наблюденията по метода на светлото поле с преминаваща светлина. Източниците на възбуждаща светлина са светодиоди. Светодиодите мигновено достигат яркостта, зададена от потребителя. Те не се нагряват при продължителна употреба и могат да се изключат бързо, ако е необходимо. Това прави лесно превключването от метода на светлото поле към флуоресценция и обратно. Яркостта на светодиодите се регулира от два допълнителни бутона, които са разположени в същата работна зона като бутоните за превключване на въртящата глава. Животът на светодиода е 50 000 часа. За висшите учебни заведения се препоръчва избора на флуоресценция, базирана на светодиоди, тъй като е най-безопасният вариант и изисква минимална поддръжка.

Осветление на Кьолер за преминаваща светлина

Правилната настройка на осветлението на Кьолер подобрява качеството на изображението на образеца. Чрез такова осветление ще постигнете максимална разделителна способност на всеки от обективите и равномерно осветяване на зрителното поле без затъмняване в краищата. Обектът на изследване е с отчетлив фокус и са премахнати смущенията в изображението.

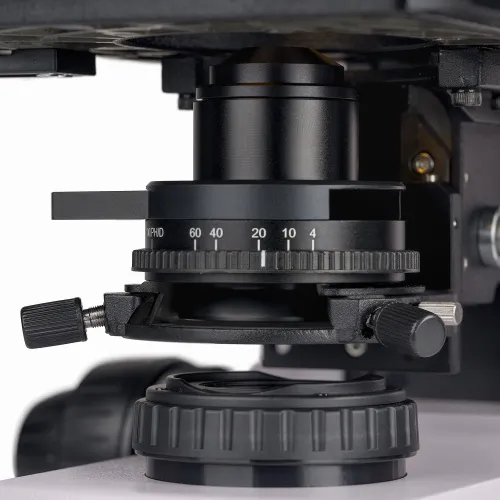

Кондензер

Кондензерът може да се настройва по височина и да се центрира. Тип на монтировката: лястовича опашка. Пръстенът на кондензера регулира ирисовата диафрагма на апертурата. На корпуса на кондензера има маркировка за увеличението на обектива, а пръстенът има индикаторен маркер. За постигане на контраст на всеки от обективите се препоръчва пръстенът да се завърти по такъв начин, че указателният маркер да съвпадне с маркировката за увеличението на използвания обектив. Кондензерът има слот с пробка за плъзгач за метода на тъмното поле или плъзгач за фазовоконтрастно наблюдение. Монтажът на плъзгач пести време при смяна на метода на наблюдение.

Светлинен източник за преминаваща светлина

Илюминаторът за преминаваща светлина използва светодиод 3 W. Когато се регулира яркостта, цветната температура не се променя. Животът на светодиода е 50 000 часа.

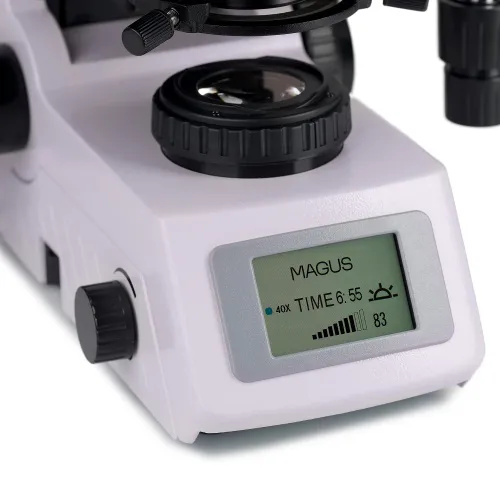

Течнокристален екран за състояние

На екрана с течнокристален дисплей върху основата на микроскопа се показват увеличението на обектива, яркостта на светлинния източник, както и режима на работа ("спящ" и "еко"). Потребителят на микроскопа регулира яркостта, фиксира регулирането на яркостта и настройва спящия режим и таймера за автоматично изключване, като използва екрана и двата бутона.

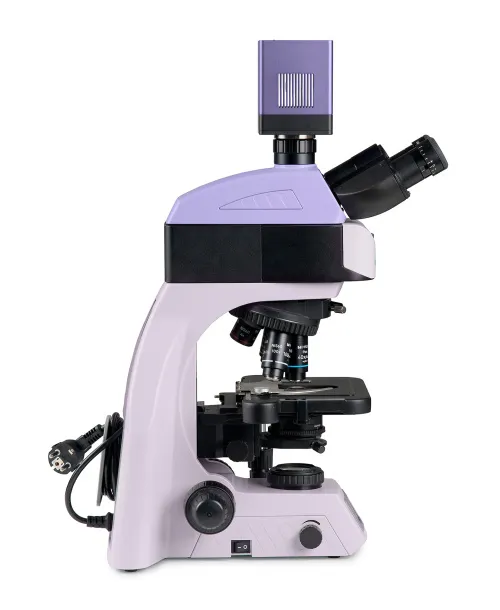

Ергономична конструкция

Физическият дискомфорт предизвиква умора и намалява производителността. Ергономичната конструкция на микроскопа играе важна роля в ежедневните научни изследвания. MAGUS Lum D460L предлага комфорт на потребителя по време на работа. Чрез завъртане на тръбите на окуляра, потребителят може да регулира височината на наблюдение, за да избегне напрежението в гърба и врата. Бутоните за фокусиране се намират в долната част на тялото. Не се налага потребителят да напряга ръцете си. Благодарение на плавното движение на механизма потребителят може да се фокусира безпроблемно върху обекта. Микроскопът работи с минимално движение на ръцете, тъй като дългата ръкохватка за контрол на предметната маса и бутонът за фино фокусиране са разположени в същата работна зона. Микроскопът е оборудван със специална дръжка за пренасяне. Конструкцията за скрито разположение на захранващия кабел подобрява естетиката на работното място и безопасността при пренасяне на микроскопа, както и улеснява съхранението на устройството.

Принадлежности

Има набор от принадлежности, които са предназначени специално за този микроскоп. Допълнителните обективи осигуряват допълнително увеличение. Окулярите разширяват диапазона на увеличение на микроскопа. Допълнителни окуляри Ви помагат да увеличите максимално потенциала на обектива, който използвате най-често. Фазовоконтрастното устройство, плъзгачът за метод на тъмното поле и комплектът поляризатор/анализатор предлагат повече контрастни техники, за да изучавате образците, които са невидими при метода на светлото поле. За измерване на обекти се използват калибрационен образец, който може да се комбинира с окуляр със скала или със софтуера на камерата.

Алтернативни модели

MAGUS Lum D460L е алтернатива за следните модели: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Характеристики на микроскопа:

• Изучаване на образци, които флуоресцират, когато са изложени на въздействието на възбуждаща светлина
• Микроскопски методи: флуоресценция в отразена светлина, наблюдение по метода на светлото поле при преминаваща светлина
• Тринокулярна глава с регулиране на височината на наблюдение за удобство на потребителя, вертикална тръба за монтиране на цифрова камера и разделяне на лъча 50/50
• Кодирана револверна глава: яркостта на източника на светлина се задава автоматично в зависимост от избрания обектив
• Илюминаторът за преминаваща светлина е енергоспестяващ светодиод 3 W със срок на експлоатация до 50 000 часа
• Осветление на Кьолер за преминаваща светлина, центриран кондензер с регулируема височина и маркировка за увеличението на обектива
• Система за интелигентно управление на преминаващата светлина: автоматичен избор на яркост, заключване на настройката на яркостта, таймер за автоматично изключване, LCD екран за работно състояние
• Предметна маса без рейка за позициониране по оста Х с дълга ръкохватка за управление за удобна работа

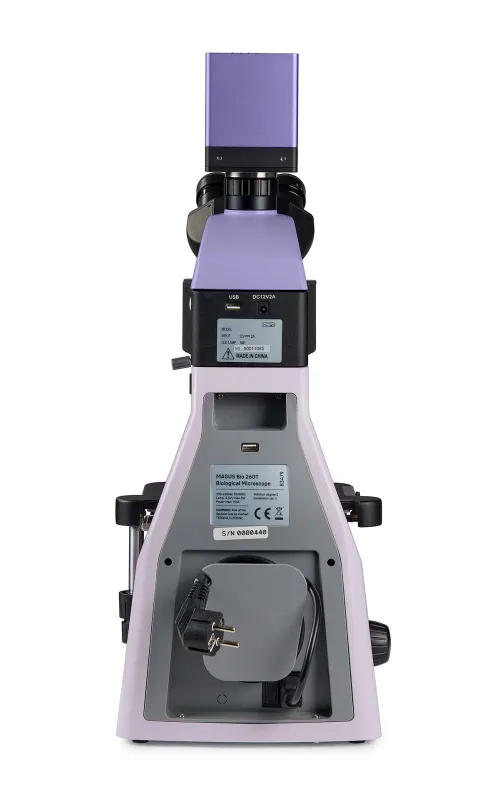

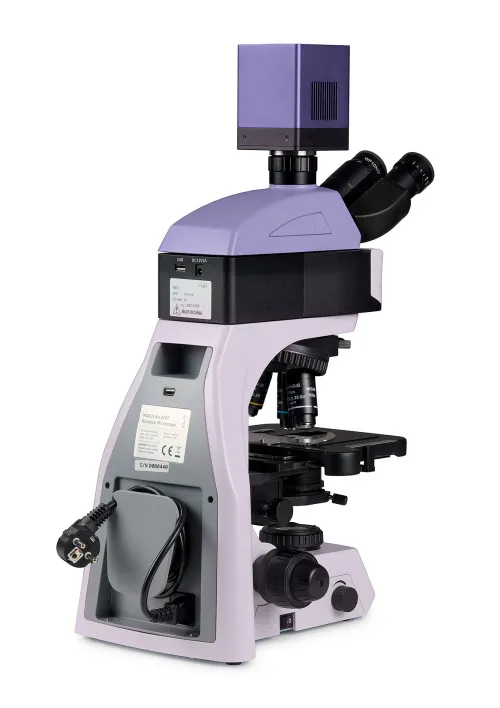

• Ергономична стойка с дръжка за пренасяне и скрито разполагане на захранващия кабел
• Широка гама съвместими допълнителни принадлежности

Характеристики на камерата:

• За наблюдения по метода на флуоресценцията и тъмното поле
• Разделителна способност 1,7 MP за получаване на информативни изображения при голямо увеличение, наред с ниско ниво на шума и малка разсейвана мощност
• 33 fps за наблюдение на движещи се обекти, видеозаписи и придвижване на образците без трептене и забавяния
• Елементът на Пелтие понижава температурата на сензора по време на продължителни операции и премахва топлинния шум. Следователно могат да се използват ниски скорости на затвора по време на снимки.
• Кадрови затвор за бързо отчитане на сигнала от сензора, повишена яркост на изображението и липса на фалшиви оптични ефекти при наблюдение на движещи се обекти

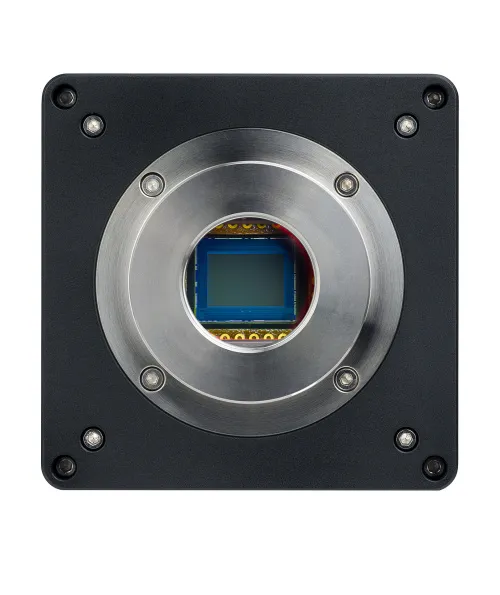

• Цветният CMOS сензор SONY Exmor със задно осветяване осигурява ниско ниво на шума и висока светлочувствителност дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове.

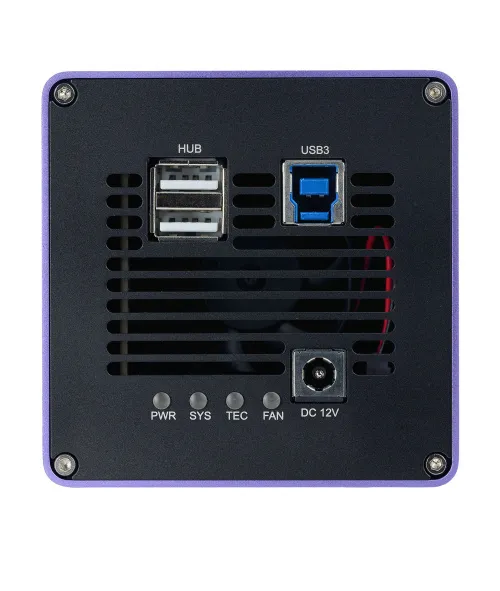

• Интерфейс USB 3.0 за бърз трансфер на данни без скокове и забавяне
• Софтуер с функции за правене на снимки, видеозаписи, редактиране, показване на изображения на външен екран и измерване на линейни и ъглови размери

Комплект:

• Цифрова камера MAGUS CLM50 (цифрова камера, USB кабел,захранващ адаптер, куфарче за носене, USB флаш устройство с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
• Стойка с вградено захранване, светлинен източник за преминаваща светлина, фокусиращ механизъм, предметна маса, монтировка за кондензер и револверна глава
• Кондензер Abbe
• Моторизирана флуоресцентна приставка
• B/G/UV флуоресцентни филтърни кубчета
• Тринокулярна микроскопска глава
• Планахроматичен обектив Plan 4x/0,10 ∞/0,17, парфокално разстояние: 60 mm
• Планахроматичен обектив Plan 10x/0,25 ∞/0,17, парфокално разстояние: 60 mm
• Планахроматичен обектив Plan 40x/0,65 ∞/0,17, парфокално разстояние: 60 mm
• Планахроматичен обектив Plan 100x/1,25, маслен ∞/0,17 (пружинно натоварен), парфокално разстояние: 60 mm
• Окуляр 10x/22 mm с голямо разстоянието от очите и регулиране на диоптъра (2 бр)
• Чашка на окуляра (2 бр.)
• Адаптер за C-образна монтировка
• Захранващ кабел за микроскопа
• Захранващ адаптер за флуоресцентна приставка
• Покривало против прах
• Ръководство за потребителя и гаранционна карта

Предлагат се по заявка:

• Окуляр 10x/22 mm със скала
• Окуляр 10x/22 mm с решетка
• Окуляр 10x/22 mm с мерник
• Окуляр 12,5x/16 mm (2 бр.)
• Окуляр 15x/16 mm (2 бр.)
• Окуляр 20x/12 mm (2 бр.)
• Окуляр 30x/8 mm (2 бр.)
• Планахроматичен обектив Plan 2x/0,06 ∞/–, парфокално разстояние: 60 mm
• Планахроматичен обектив Plan 20x/0,40 ∞/0,17, парфокално разстояние: 60 mm
• Планахроматичен обектив Plan 60x/0,80 ∞/0,17, парфокално разстояние: 60 mm
• Планапохроматичен обектив Plan Apo 60x/1,42, маслен ∞/0,17, парфокално разстояние: 60 mm
• Планахроматичен обектив Plan 100x/1,10 ∞/0,17, воден, парфокално разстояние: 60 mm
• Комплект планполуапохроматични флуоресцентни обективи: 4x, 10x, 20x, 40x, 100x (масло); ∞/0,17; парфокално разстояние 60 mm
• Фазовоконтрастно устройство: набор от плъзгачи за фазовоконтрастно наблюдение, допълнителен центриращ телескоп, набор от фазовоконтрастни обективи
• Фазовоконтрастно устройство: фазовоконтрастен кондензер, комплект фазови обективи, спомагателен центриращ телескоп
• Плъзгач за метода на тъмното поле
• Сух кондензер за тъмно поле NA 0,7–0,9
• Кондензер за тъмно поле в имерсионно масло NA 1,3–1,26
• Комплект поляризатор/анализатор
• Калибрационен образец
• Комплект цветни филтри (син, зелен, жълт, матово стъкло)
• Адаптер за C-образна монтировка
• Монитор с течнокристален дисплей и цифрова камера с HDMI интерфейс
