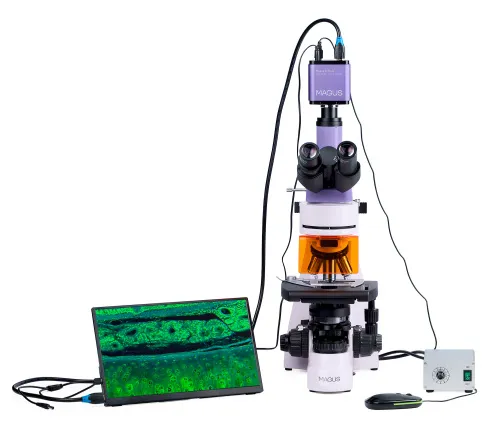

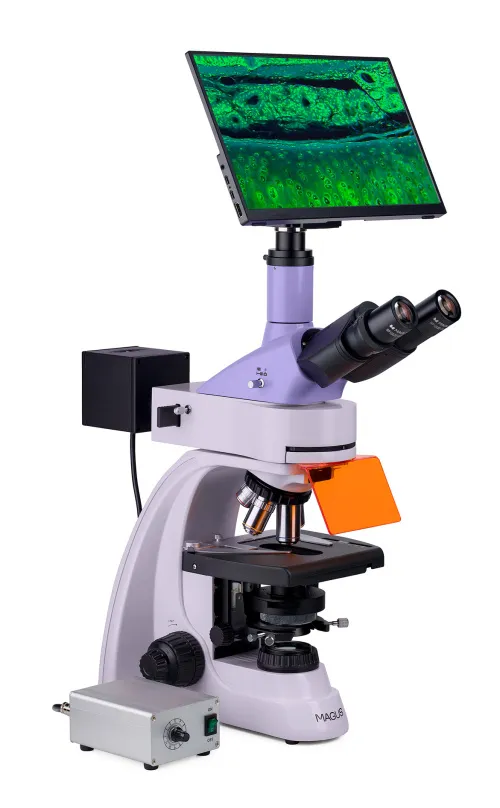

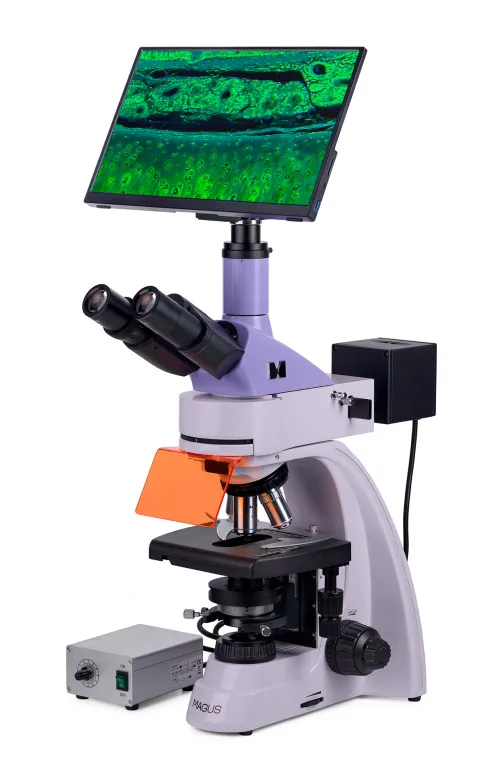

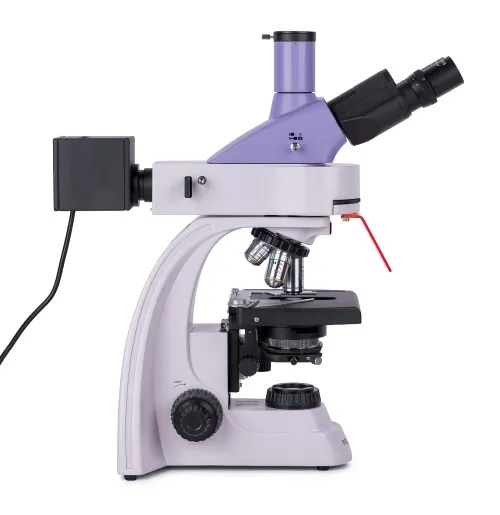

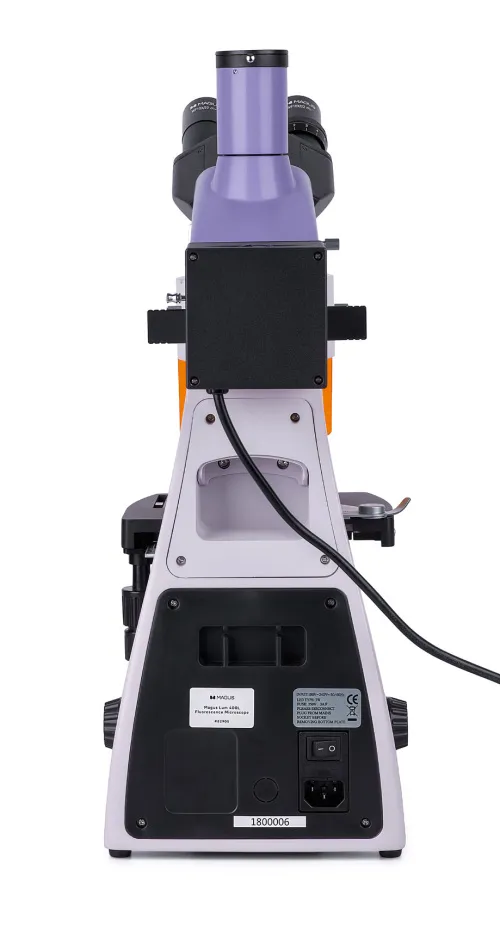

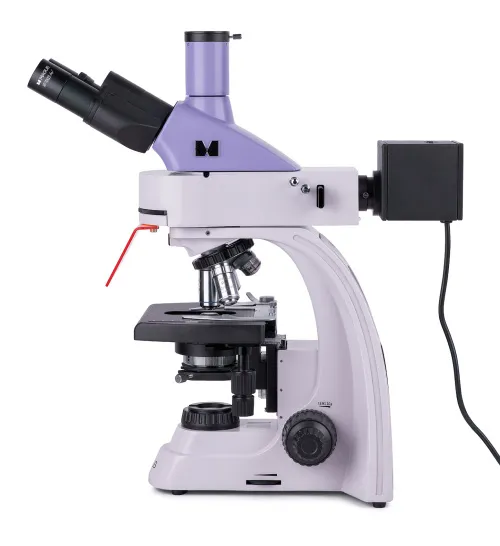

Флуоресцентен цифров микроскоп MAGUS Lum D400L LCD
С камера и монитор. Увеличение: 40–1000x. Тринокулярна глава, планахроматични и планфлуоритни обективи, светлинен източник за отразена светлина – 4 светодиода с различни дължини на вълната по 5 W , светлинен източник за преминаваща светлина – светодиод 3 W, осветление на Кьолер с отразена и преминаваща светлина
ИД на продукт | 83019 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018195 |
Размер на опаковката (Д x Ш x В) | 45x30x96 cm |
Транспортно тегло | 17.25 kg |

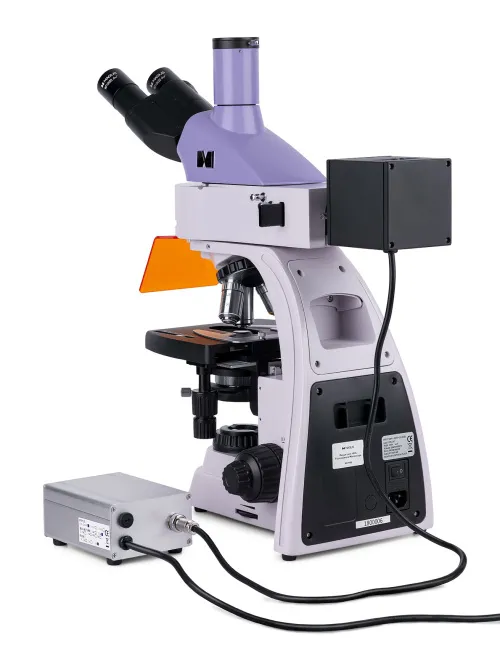

Флуоресцентният микроскоп MAGUS Lum 400L може да се използва за два микроскопски метода: флуоресценция с отразена светлина и на яркото поле с преминаваща светлина. Когато сте оборудвани с допълнителни принадлежности, можете да използвате микроскопа за извършване на изследвания в поляризирана светлина, както и да използвате методите на тъмното поле и на фазовия контраст. Микроскопът може да се използва за изследвания и лабораторна диагностика в областта на медицината, фармакологията, криминалистиката, биотехнологиите, ветеринарната медицина и др.
Цифрова камера

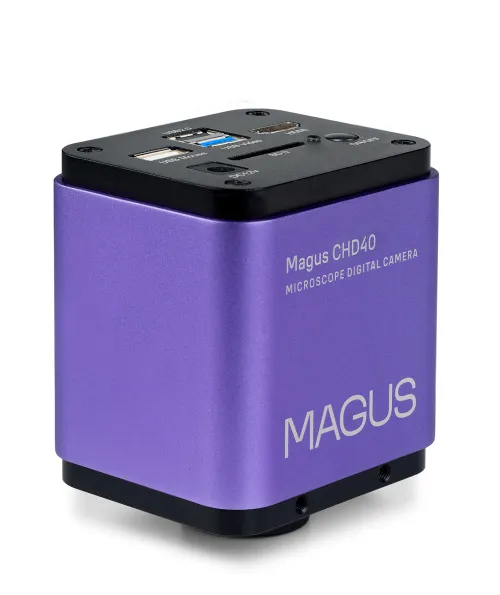

MAGUS CHD40 е цифрова HDMI камера с три видео интерфейса и автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора.
Камерата е оборудвана с 8 MP сензор и създава реалистични изображения с разделителна способност 4К (3840x2160 px), когато е свързана чрез HDMI или USB 3.0. Когато е свързана чрез Wi-Fi, качеството на изображението е Full HD (1920x1080 px).
Камерата използва интерфейс HDMI за свързване към телевизор, монитор или проектор. В този режим камерата работи автономно, без връзка с компютър. Интерфейсът HDMI осигурява висока и стабилна скорост на предаване на данните от камерата към външния екран. Можете да свържете камерата с компютър чрез Wi-Fi или USB 3.0. Видеозаписът се прави с 30 fps.
Камерата комбинира висока честота на кадрите в секунда и широколентов HDMI. Поради това видеозаписите са ярки, няма „замръзвания“ или прекъсвания между кадрите. При максимална разделителна способност изображението е с добра детайлност, движещите се обекти се виждат без проблеми, а движението на обектите се показва без закъснения.
Монитор

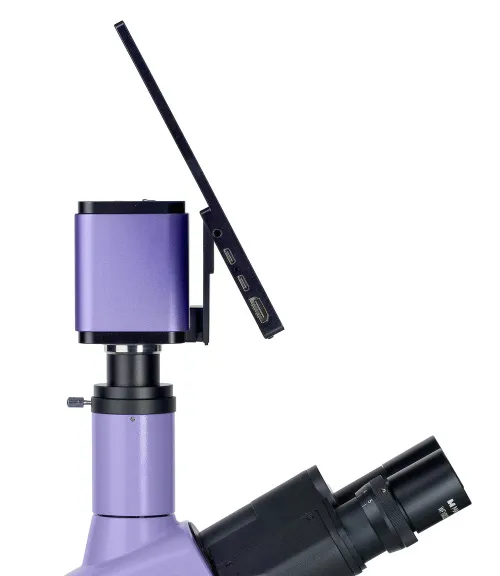

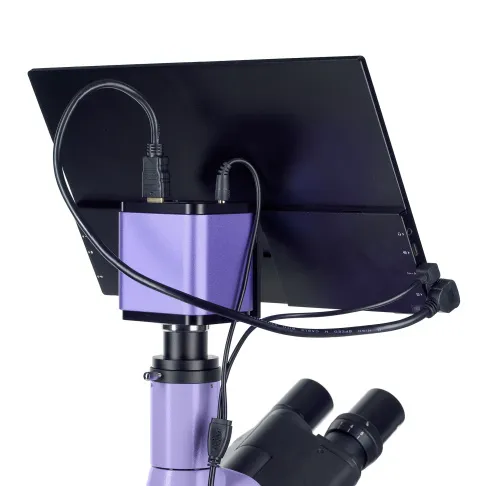

Мониторът MAGUS MCD40 е предназначен за използване на системата за визуализация на микроскопа MAGUS. Той е свързан към камера, която е монтирана на микроскопа за показване на изображения в реално време. Може да работи с 4K HDMI камери MAGUS. Диагоналът на екрана е 13,3 инча. IPS матрицата осигурява ярки изображения при големи ъгли на видимост. Ако погледнете към дисплея под ъгъл, възпроизвеждането на цветовете не е нарушено. Дисплеят може да се постави на сгъваема стойка върху маса или шкаф, или да се монтира директно към камерата или към стойката на микроскопа.
Оптика

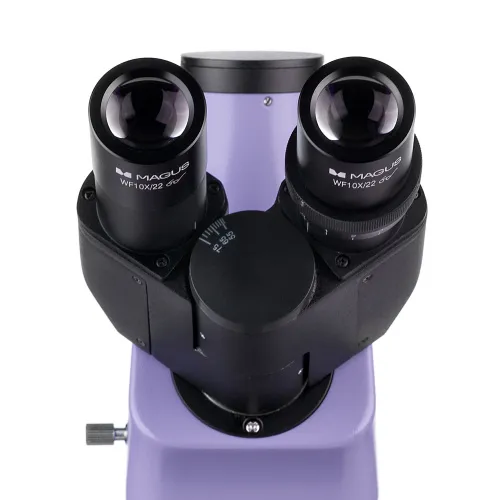

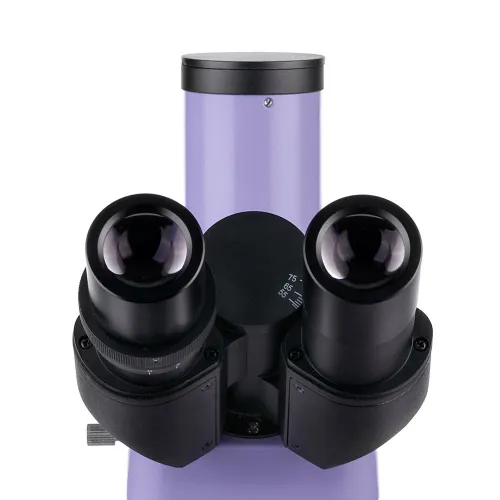

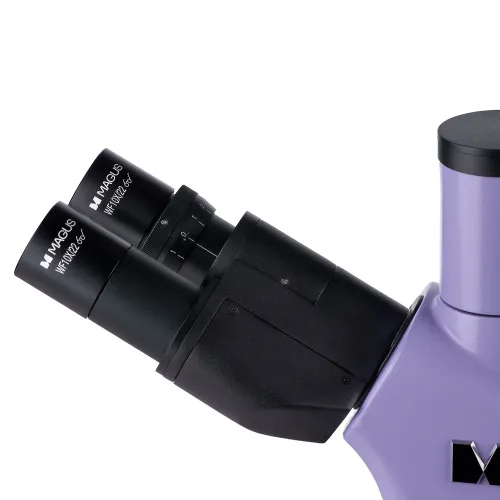

Тринокулярната глава включва две окулярни тръби за наблюдение и тринокулярна тръба за монтиране на цифрова камера (не е включена в комплекта). За удобни по-продължителни наблюдения тръбите на окулярите могат да се регулират съобразно височината на наблюдаващия, като се въртят на 360°. Те са наклонени на 30°.

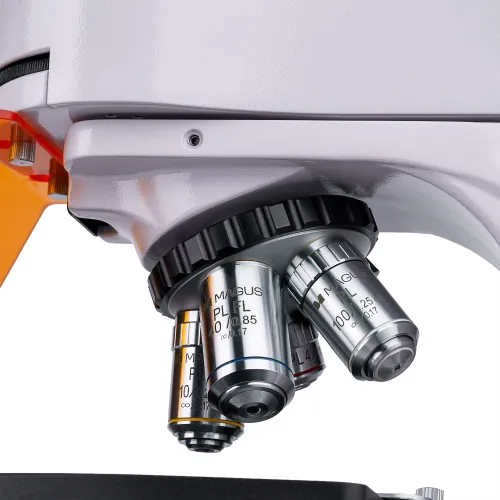

Револверната глава с 5 обектива е ориентирана навътре – потребителят може да вижда обективите, поставени в оптичния път. Тя се доставя с четири планахроматични обектива с корекция до безкрайност: три за метода на светлото поле и един за метода с флуоресценция (Fluo). Когато всички обективи са монтирани в револверната глава, един слот остава свободен. Той се използва за регулиране на позицията на илюминатора за отразена светлина. Можете също така да монтирате допълнителен обектив за получаване на допълнително увеличение.
Осветление
За отразена светлина – четири светодиода по 5 W. Всеки от светодиодите е със специфичен вълнов диапазон: синьо (B), зелено (G), виолетово (V) и ултравиолетово (UV). За да изберете работещия светодиод, трябва да завъртите пръстена. Предимството на светодиодното осветление е това, че светодиодите светват и изгасват бързо, което прави лесно преминаването от наблюдение по метода на светлото поле към флуоресценция и обратно. Светодиодите не се нагряват, не се нуждаят от радиатор и имат срок на експлоатация 50 000 часа без смяна. Базираната на светодиоди флуоресценция е лесен за техническо обслужване и безопасен метод на микроскопия и затова се препоръчва за използване в училища и университети.

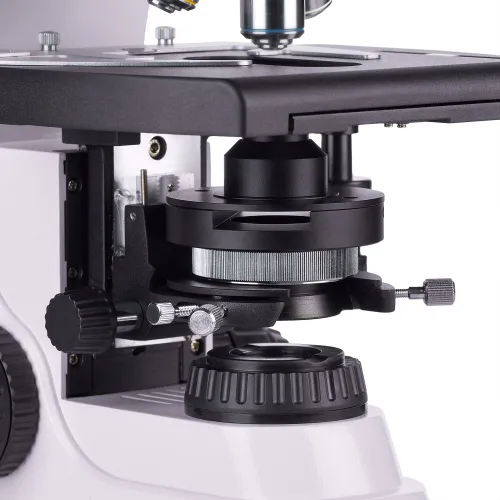

Преминаващата светлина се създава от светодиод 3 W. Той също е със срок на експлоатация 50 000 часа. Осветителната система включва също кондензер. Кондензерът има слот за плъзгач за метода на тъмното поле или плъзгач за фазовоконтрастно наблюдение. Плъзгачът е лесен и бърз начин за смяна на метода на микроскопия, без да се сменя кондензерът.
За преминаваща и отразена светлина можете да настройвате осветлението на Кьолер. Обектът на изследването е с отчетлив фокус и премахнати смущения в изображението. Няма затъмняване по краищата и границата на разделителната способност може да бъде достигната при всеки обектив.

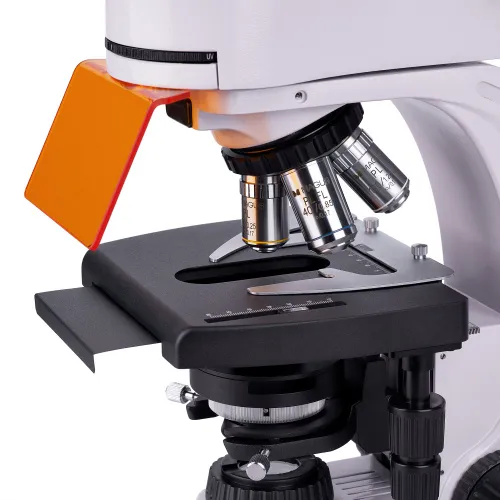

Предметна маса и фокусиращ механизъм
Предметната маса на микроскопа е оборудвана с държач за образци, който може да се отстранява за ръчно сканиране. Масата няма рейка за позициониране. Поради това тя изисква по-малко място за работа. Върху предметната маса може да се монтира черна плоча, за да се отстрани разсеяната светлина от източника на преминаваща светлина при наблюдение с отразена светлина.

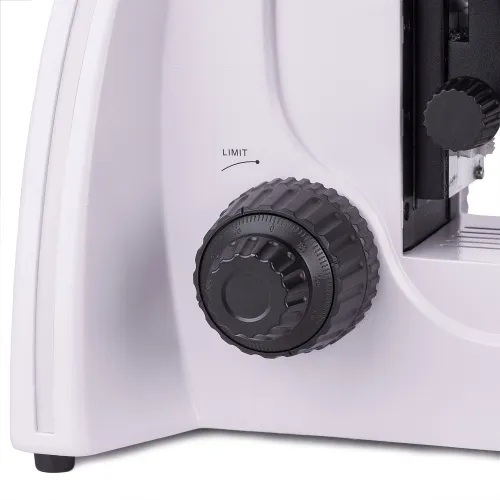

От двете страни в основата на микроскопа са монтирани коаксиални бутони за грубо и фино фокусиране. Грубото фокусиране има застопоряващ бутон и регулиране на затягането.
Принадлежности
Микроскопът MAGUS Lum 400L има широка гама съвместими принадлежности, които могат да се използват за разширяване на неговите възможности. Те може да включват окуляри, обективи, устройства за метода на тъмното поле, за поляризация и за фазовоконтрастни наблюдения, така също цифрови камери и калибрационни образци.
Основни характеристики на микроскопа:
- Изследване на образци с отразена светлина чрез метода на флуоресцентната микроскопия и с преминаваща светлина чрез метода на светлото поле.
- Планахроматични обективи с корекция до безкрайност: три за метода на светлото поле и един за метода с флуоресценция
- Тринокулярна глава, тръби, които могат да се завъртат на 360° и тринокулярна тръба за монтиране на цифрова камера
- Четири светодиода за отразена светлина, които работят в специфичен вълнов диапазон: синьо (B), зелено (G), виолетово (V) и ултравиолетово (UV)
- Светодиод за преминаваща светлина 3 W, осветление на Кьолер за осветление с преминаваща и отразена светлина
- Предметна маса, без рейка за позициониране, държач за образци, който може да се отстранява
- Широка гама принадлежности, включително устройства за метода на тъмното поле, за поляризация и за фазовоконтрастни наблюдения
Основни характеристики на камерата:
- Камерата работи автономно, без връзка с компютър и чрез интерфейс HDMI. Може да се свързва към компютър чрез Wi-Fi и интерфейс USB 3.0
- Автоматично превключване между 4K и Full HD в зависимост от разделителната способност на монитора
- 30 fps за наблюдение на движещи се обекти, записване на видеоматериали и придвижването на образците без трептене и забавяния
- Цветният сензор с фоново осветление CMOS SONY Exmor/Starvis осигурява ниско ниво на шума и висока светлочувствителност, дори при слаба осветеност. Ще получите по-ясни и по-ярки изображения с по-наситени цветове
- Софтуер за запис на снимки, видеозапис, редактиране, функции на външен дисплей, линейни и ъглови измервания

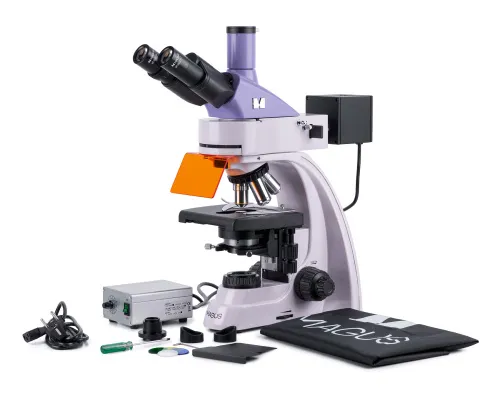

Комплектът включва:
- Цифрова камера MAGUS CHD40 (цифрова камера, HDMI кабел (1,5 m), кабел USB 3.0 (1,5 m), USB мишка, 32 GB SD карта с памет, USB Wi-Fi адаптер (2 бр.), променливотоков захранващ адаптер 12 V/1 A (Евро), инсталационни CD с драйвери и софтуер, ръководство за потребителя и гаранционна карта)
- Течнокристален монитор MAGUS MCD40
- Стойка с вградено захранване, светлинен източник за преминаваща светлина, фокусиращ механизъм, предметна маса, монтировка за кондензер и револверна глава
- Кондензер Abbe
- Илюминатор за отразена светлина
- Лампа със светодиоди
- Тринокулярна глава
- Планахроматичен обектив с корекция до безкрайност: PL 4x/0,10 WD 19,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL 10x/0,25 WD 5,0 mm
- Планахроматичен обектив с корекция до безкрайност, Fluo: PL FL 40x/0,85 (пружинно натоварен) WD 0,42 mm
- Планахроматичен обектив с корекция до безкрайност: PL 100x/1,25 (пружинно натоварен, масло) WD 0,36 mm
- Окуляр 10x/22 mm с голямо разстоянието от очите (2 бр.)
- Чашка за окуляр (2 бр.)
- Преграда за ултравиолетовите лъчи
- Плъзгач за филтър
- Черна предпазна плочка за монтаж под предметната маса
- Адаптер за камера с С-образна монтировка
- Цветен филтър (4 бр.)
- Бутилка с имерсионно масло
- Захранване на илюминатора за отразена светлина
- Захранващ кабел
- Захранващ кабел на илюминатора за отразена светлина
- Мрежов кабел на захранването на източника на преминаваща светлина
- Покривало против прах
- Ръководство за потребителя и гаранционна карта
Предлагат се по заявка:
- Окуляр 10x/22 mm със скала
- Окуляр 12,5x/14 mm (2 бр.)
- Окуляр 15x/15 mm (2 бр.)
- Окуляр 20x/12 mm (2 бр.)
- Окуляр 25x/9 mm (2 бр.)
- Планахроматичен обектив с корекция до безкрайност, Fluo: PL FL 10x/0,35 WD 2,37 mm
- Планахроматичен обектив с корекция до безкрайност: PL 20х/0,40 WD 8,8 mm
- Планахроматичен обектив с корекция до безкрайност: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Фазовоконтрастно устройство
- Кондензер за тъмно поле NA 0,9
- Кондензер за тъмно поле в имерсионно масло NA 1,36–1,25
- Плъзгач за метода на тъмното поле
- Устройство за поляризация
- Калибрационен образец
ИД на продукт | 83019 |
Марка | MAGUS |
Гаранция | 5 години |
EAN | 5905555018195 |
Размер на опаковката (Д x Ш x В) | 45x30x96 cm |
Транспортно тегло | 17.25 kg |
Тип | биологичен, светлина/оптичен, цифрови |
Глава | тринокулярни |
Глава | глава Gemel (Siedentopf, завъртане на 360°) |
Ъгъл на наклон на главата | 30 ° |
Увеличение, x | 40–1000 при базовата конфигурация (*опция: 40–1250/1500/2000/2500) |
Диаметър на тръбата на окуляра, mm | 30 |
Окуляри | 10х/22 mm, разстояние от очите: 10 mm (*опция: 10x/22 mm със скала, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Обективи | планахроматични обектив с корекция до безкрайност и флуоресцентни обективи: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (масло); парфокално разстояние 45 mm (* опция: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Револверна глава | за 5 обектива |
Работна дистанция, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Разстояние между окулярите, mm | 48 — 75 |
Предметна маса, mm | 180x150 |
Диапазон на движение на предметната маса, mm | 75/50 |
Характеристики на предметната маса | двуосова механична предметна маса, без рейка за позициониране |
Кондензатор | кондензер Abbe, N.A. 1,25, с регулируем център, регулируема височина, диафрагма с регулируема апертура, слот за плъзгач за метода на тъмното поле и плъзгач за фазовоконтрастно наблюдение, монтировка тип „лястовича опашка“ |
Диафрагма | диафрагма с регулируема апертура, полева диафрагма с регулируем ирис |
Фокусиране | коаксиален, грубо фокусиране (21 mm, 39,8 mm/кръг, със застопоряващ бутон и бутон за регулиране на затягането) и фино фокусиране (0,002 mm) |
Осветление | светодиодно, флуоресцентна |
Регулиране на яркостта | ✓ |
Захранване | променливотокова мрежа, 85–265 V, 50/60 Hz |
Тип на светлинния източник | отразена светлина: 4 светодиода с различни дължини на вълната, 5 W; преминаваща светлина: светодиод 3 W |
Светлинни филтри | да |
Възможност за свързване на допълнително оборудване | фазовоконтрастно устройство (кондензер и обективи), кондензер за метода на тъмното поле в имерсионно масло (сух или в масло), устройства за поляризация (поляризатор и анализатор), плъзгач за метода на тъмното поле |
Потребителско ниво | опитни потребители, за професионалисти |
Ниво на трудност на сглобяване и монтаж | сложен |
Флуоресцентен модул | филтри: ултравиолетови (UV), виолетови (V), сини (B), зелени (G) |
Флуоресцентен филтър: тип на филтъра, дължина на вълната на възбуждане/дихроично огледало/дължина на вълната на излъчването | ултравиолетов (UV) 320–380 nm/420 nm/435 nm; виолетов (V), 380–415 nm/460 nm/475 nm; син (B) 410–490 nm/505 nm/515 nm; зелен (G) 475–550 nm/580 nm/595 nm |
Приложение | лабораторно/медицинско |
Място на осветлението | двойно |
Метод за изследване | на светлото поле, флуоресцентен |
Торбичка/калъф/чанта в комплект | покривало против прах |
Цифрова камера | |
Сензор | Sony Exmor/Starvis CMOS |
Цветен/монохромен | цветен |
Мегапиксела | 8 |
Максимална разделителна способност, пиксели | 3840x2160 |
Размер на сензора | 1/1,2'' (11,14x6,26 mm) |
Размер на пиксела, μm | 2.9x2.9 |

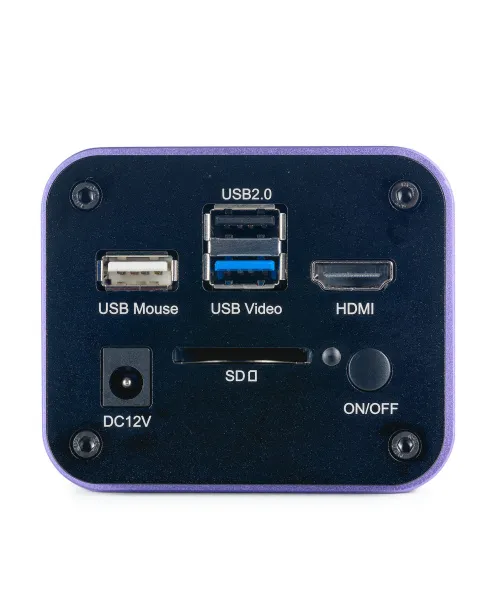

Интерфейсни съединители | Wi-Fi, HDMI 1,4, USB 3.0 |
Карта с памет | SD до 32 GB |
Възможност за свързване на допълнително оборудване | USB мишка, флашпамет (USB), Wi-Fi адаптер (USB) |
Светлочувствителност | 1028 mV с 1/30 s |
Отношение сигнал/шум | 0,13 mV при 1/30 s |
Време за експозиция | 0,14 ms – 1000 ms |
Видеозапис | ✓ |
Честота на кадрите, fps при разделителна способност | 30 при 3840x2160 (HDMI), 30 при 1920x1080 (Wi-Fi), 30 при 3840x2160 (USB 3.0) |
Място на монтаж | тринокулярна тръба, окулярна тръба вместо окуляр |
Формат на изображението | *.jpg, *.tif |
Видео формат | *.h264/*.h265, *.mp4 |
Спектрален диапазон, nm | 380–650 (вграден инфрачервен филтър) |
Тип на затвора | ERS (електронен преместващ се затвор) |
Софтуер | HDMI: вграден; USB: MAGUS View |
Изисквания към системата | Windows 8/10/11 (32-битов и 64-битов), Mac OS X, Linux, до 2,8 GHz Intel Core 2 или по-мощен, най-малко 4 GB RAM, порт USB 2.0, RJ45, CD-ROM, 19" или по-голям дисплей |
Тип на монтажа | C-образна монтировка |
Тяло | алуминиева сплав |
Захранване на камерата | DC адаптер 12 V, 1 A |
Диапазон на работната температура на камерата, °С | -10...+50 |
Диапазон на работната влажност, % | 30 — 80 |
Монитор | |
Тип на матрицата | IPS |
Диагонал на дисплея, инчове | 13.3 |
Разделителна способност на дисплея, пиксели | 3840x2160 (4K) |
Формат | 16:9 |
Яркост, cd/m² | 400 |
Брой на показваните цветове | 16,7 милиона |
Контраст | 1000:1 |
Хоризонтален/вертикален ъгъл на видимост, ° | 178/178 |
Размер на видимата зона на екрана (Ш x В), mm | 295x165 |
Разстояние между пикселите (Д x В), mm | 0,154x0,154 |
Честота на оптичния източник, Hz | 60 |
Тип на матрицата с фоново осветление | светодиодна |
Срок на експлоатация на светодиода за задно осветяване, часове | 50000 |
Интерфейс | HDMI |
Диапазон на работната температура, °C | -15...+55 |
Диапазон на работната влажност, % | 10 — 90 |
Захранване | променливотоково 110 V–220 V/постояннотоково 5–12 V, 1 A (Тип-C) |
Потребление на енергия, W | 12 (макс.) |
